項目名稱：山西省汾陽醫院

項目地點：山西省

項目簡介：

      山西省汾陽醫院位于汾陽市城內勝利街186號。

      此次需對山西省汾陽醫院醫技門診綜合樓做電能能耗監測系統。現場共有一間變配電室，17面高壓柜和35面低壓柜，合計13臺微機保護、17臺操顯裝置、3臺微機消諧裝置、1臺直流屏控制器、162只低壓儀表；同時樓層配電箱上還安裝了100塊多功能電表。

系統結構描述：

      安科瑞電能能耗監測系統根據山西省汾陽醫院急診醫技住院全科醫生培養基地綜合樓現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至通訊管理機，然后通過網線直接接至配電室內的監控主機，保障了電能管理監控系統傳輸的穩定性與實時性。

       現場配電室內共有13只微機保護，11只開關狀態模擬指示儀，1臺直流屏,168只嵌入式多功能儀表；樓層配電箱100只電力儀表，綜保和儀表分為二十二條RS485總線接至通訊管理機上，通訊管理機通過網線連接到監控主機實現總線上儀表與監控主機的數據連通。

1）站控管理層

      站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在山西省汾陽醫院急診醫技住院全科醫生培養基地綜合樓工程中主要指置于值班室的監控主機。

2）網絡通訊層

      通訊層主要是由ANet系列通訊管理機及以太網設備及總線網絡組成。通訊管理機主要功能是采集現場智能儀表數據；以太網設備及總線網絡的主要功能是實現站控管理層于現場設備之間的數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。

3）現場設備層

      現場設備層是數據采集終端，主要由微機保護以及智能儀表等組成，微機保護及智能儀表等通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入ANet系列通訊管理機，經通訊管理機到達值班室監控主機進行組網，實現遠程控制。

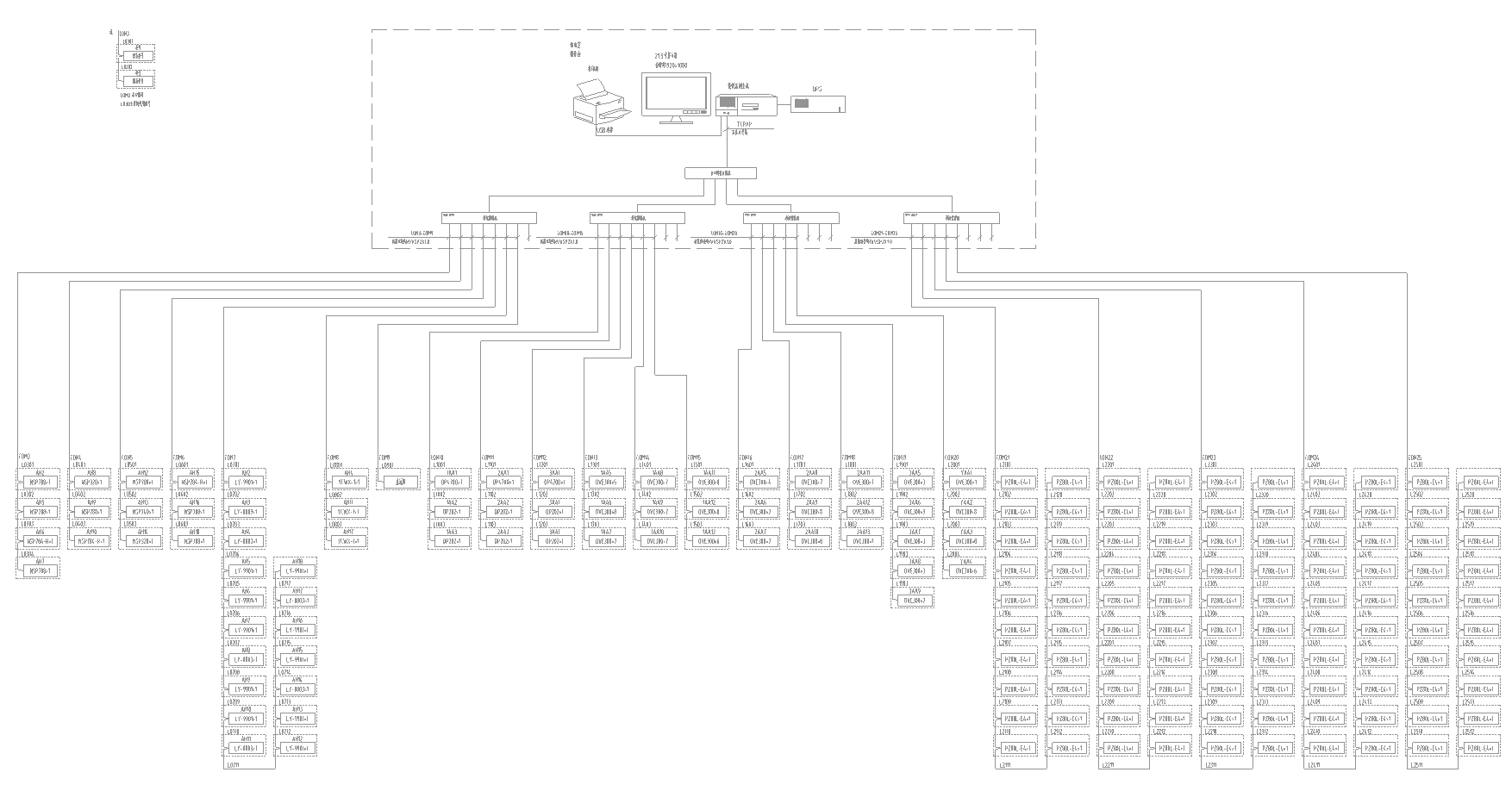

系統結構圖

智能儀表現場連接示意

      現場儀表以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接，每根總線連接微機保護在5只左右，智能儀表數量在20只左右，不同種類的智能裝置連接在不同的總線上，然后將數據上傳至ANet系列通訊管理機，進而將數據上傳至當地監控終端。具體連接示意圖如下所示：

通訊線路連接示意圖

系統實現的功能：

      實時時監測變電所低壓的所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度等。

事件告警記錄功能，主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間，為值班人員提供依據并且分析事故發生的原因。

      用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。

      系統采用分層分布式結構，同時監測間隔層設備的通信狀態。

      查看實時和歷史趨勢曲線，點擊畫面相應按鈕或菜單項可以完成相應功能的切換；幫助用戶進線趨勢分析和故障追憶，具備曲線打印功能。為分析整個系統的運行狀況提供了直觀而方便的軟件支持。

      用戶權限管理，對不同用戶賦予不同角色的權限，能授權到功能子菜單、具體檔案記錄、數據記錄等。
