項目信息：

基本名稱：內蒙古醫科大學新華校區教學實驗綜合樓

項目地點：內蒙古

項目簡介：

      內蒙古醫科大學新華校區教學實驗綜合樓位于內蒙古呼和浩特市回民區新華大街5號，為響應節能減排政策，實現自身成本降低，故對低壓配電系統進行集中監測以方便管理。

      現需對配電室內低壓進出線回路上已安裝的電能表進行遠傳組網，在值班室處對低壓多功能電力儀表統一進行監控。

      配電室合計共有182個進出線配電回路，各配電回路上均已安裝了我司的AMC系列多功能電力儀表；后臺主機計劃安放在值班室內，值班室距離配電室大約100米。

系統結構描述

       安科瑞Acrel-3000電能管理系統根據內蒙古醫科大學新華校區教學實驗綜合樓低壓配電室現場實際情況，現場低壓配電室共計182只AMC72L-E4多功能儀表，總共分為11根總線直接接至監控室操作臺內的通訊管理機上，保障了配電所電能管理系統傳輸的穩定性與實時性。

1）站控管理層

      站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在內蒙古醫科大學新華校區教學實驗綜合樓低壓配電室工程中主要指置于值班室內的監控主機。

2）網絡通訊層

      通訊層主要是由值班室內的ANet系列通訊管理機以及以太網設備及總線網絡組成。通訊管理機主要功能是監測現場智能儀表；以太網設備及總線網絡的主要功能是實現站控管理層于現場設備之間的數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。

3）現場設備層

      現場設備層是數據采集終端，主要由0.4KV低壓配電回路的多功能電力儀表組成，智能設備通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線連接接入站控管理層進行組網。

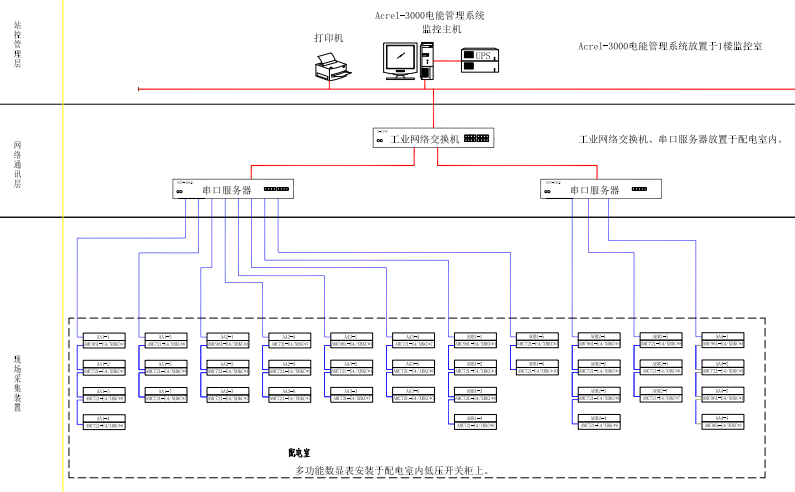

系統結構圖

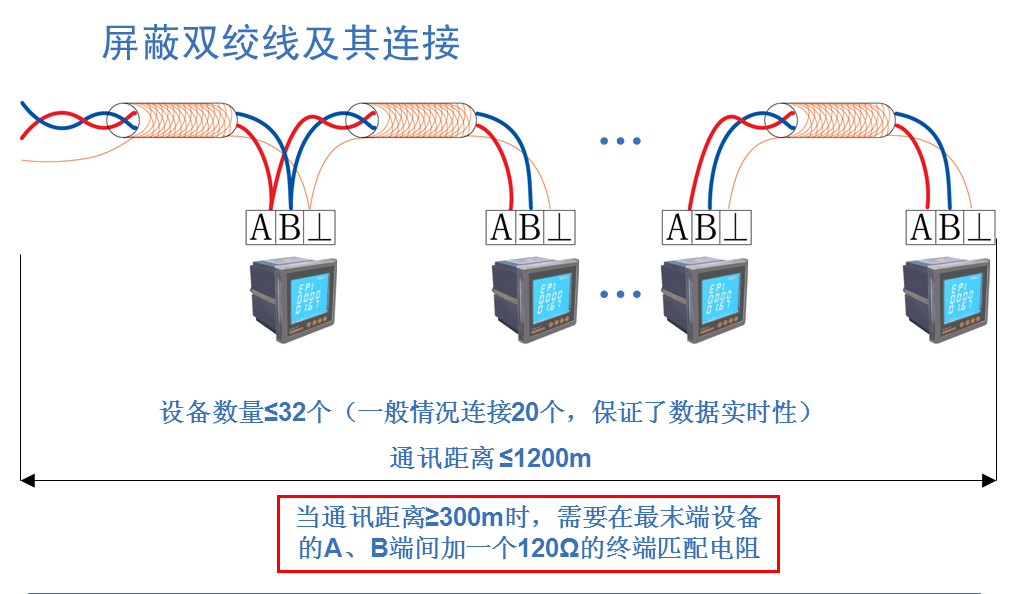

智能儀表現場連接示意

      現場儀表以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接至對應配電室數據采集箱內的串口服務器上，每根總線連接智能儀表數量在20只左右。具體連接示意圖如下所示：

系統實現的功能：

數據采集與處理

      數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。

      數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

人機交互

      系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

歷史事件

      歷史事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

數據庫建立與查詢

      主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

用戶權限管理

      針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

遠程報表查詢

      報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印。同時本程序還向用戶提供了對生成的報表文件管理功能。

     報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。

用戶報告

       用戶報告展示了選中變配電站在選定時間內的信息，主要分為變配電站概況、用電量分析（包括日耗電量分析和線路能耗排名）、變壓器運行情況（涵蓋了各個變壓器及其對應的日負荷分析和日功率因數分析）、時間統計（包括遙測越限事件和遙信變位事件）、現場運維情況（巡檢過程中的設備缺陷及其處理情況）五個模塊。
