基本信息：

項目名稱：陜西奧羅國際大酒店

項目地點：陜西省西安市

項目簡介：

      陜西奧羅國際大酒店位于陜西省西安市新城區南新街30號。此次為配電改造工程項目，現場只有一間變配電室，本次需要對此變配電室內的4塊AM4微機保護、2塊AMC96L以及12塊ACR220EL多功能儀表進行監控。

系統結構描述：

      安科瑞Acrel-2000系統根據陜西奧羅國際大酒店項目變電所現場實際情況，配電室內合計4臺綜合和13塊電力儀表通過3條總線分別接入到通訊管理機連入后臺系統，保障了變電所電力監控系統傳輸的穩定性與實時性。如下圖所示：

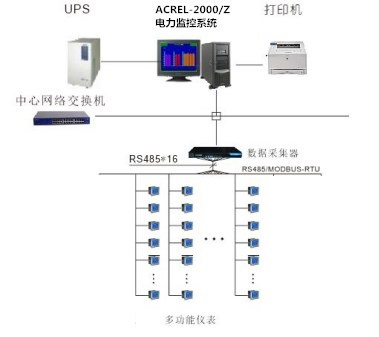

系統結構拓撲圖

1）站控管理層

       站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在陜西奧羅國際大酒店項目中主要指置于變電所監控室的監控主機。

2）網絡通訊層

       通訊層主要是由以總線網絡組成。總線網絡的主要功能是實現現場微機保護及多功能儀表與站控管理層之間的數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。

3）現場設備層

       現場設備層是數據采集終端，主要由10KV配電柜上的綜保以及0.4KV低壓配電柜上的多功能電力儀表組成，智能設備通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線連接接入監控主機進行組網，實現遠程控制。

      微機綜保及低壓電力儀表現場連接示意

      現場微機綜保及低壓多功能電力儀表以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接，每根總線連接綜保4臺左右，低壓電力儀表25只左右。具體連接示意圖如下所示：

通訊線路連接示意圖

系統實現的功能：

數據采集與處理

      數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。

      數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

人機交互

       系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

歷時事件

      歷時事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

數據庫建立與查詢

      主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

用戶權限管理

      針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

運行負荷曲線

      負荷趨勢曲線功能主要負責定時采集進線及重要回路電流和功率負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。點擊畫面相應按鈕或菜單項可以完成相應功能的切換；可以查看實時趨勢曲線或歷史趨勢線；對所選曲線可以進行平移、縮放、量程變換等操作，幫助用戶進線趨勢分析和故障追憶，為分析整個系統的運行狀況提供了直觀而方便的軟件支持。

遠程報表查詢

      報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印或者召喚保存、打印模式。同時本程序還向用戶提供了對生成的報表文件管理功能。

      報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。
