基本信息：

項目名稱：西安曲江環球廣場項目

項目地點：西安

項目簡介：

      西安曲江環球廣場項目位于西安市曲江新區。西鄰雁塔南路，南接金水路。本次設計分兩個地塊，分別為H地塊帶的1,2,3號樓及G地塊的G棟樓，建筑總面積約為25萬平方米，其中1號樓由裙房商業和地下車庫組成。2號3號樓塔樓為一類高層辦公樓，建筑高度約為99米，其中2~3層為裙房商業；地下共四層，其中負1層主要為超市及商業，負2層、負3層為車庫和設備用房等，負四層主要為車庫及人防。

地下一層、二層設置有高低壓配電室，其中負二層1號中心配電室為商業MALL及車庫提供電源，負一層2號超市配電室為超市提供電源，負二層3號配電室為2,3號辦公及附屬商業提供電源。

      三間變電所合計共有33臺10KV微機保護，550只低壓柜進出線儀表。變配電室高壓柜上安裝的第三方微機綜保，低壓進出線回路上安裝的安科瑞AMC72L-E4多功能電力儀表。

      本項目重點要解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲；建立能源管理平臺、實現能源的集中化管理；深入分析能源消耗過程與趨勢；建立能耗監測與公示平臺。通過對此項目的用電統一綜合管理，可以對各區域設備能源使用情況進行查詢分析，幫助管理人員發現潛在的節能機會，提高能源利用效率，科學有效地管理能源使用，從而降低能源使用費用，為建立節約型社會發揮作用。

      同時為保證生產管理用電負荷的統計及對危險源實時監控。還需要對現場的10KV高壓配電柜及0.4KV低壓配電柜進行電壓、電流、功率以及各開關量信號等參數進行實時在線監控。一旦監控點被監視參數異常，能夠及時檢測報警，有關人員采取必要的措施，避免安全事故的發生。自動抄表功能節省了人力物力，電流趨勢曲線功能能夠直觀的顯示各回路的工作狀態與時間。

系統結構描述：

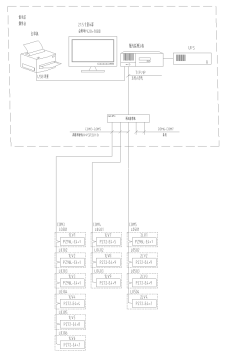

       安科瑞Acrel-5000建筑能耗分析管理系統以工作站主機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集及遠程管理提供了基礎平臺，它可以和其他樓宇自動化系統進行數據轉發構成復雜的監控系統。該能耗系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：

系統結構圖

系統實現的功能：

綜合能耗主界面

      主頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。

支路用能

      系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。

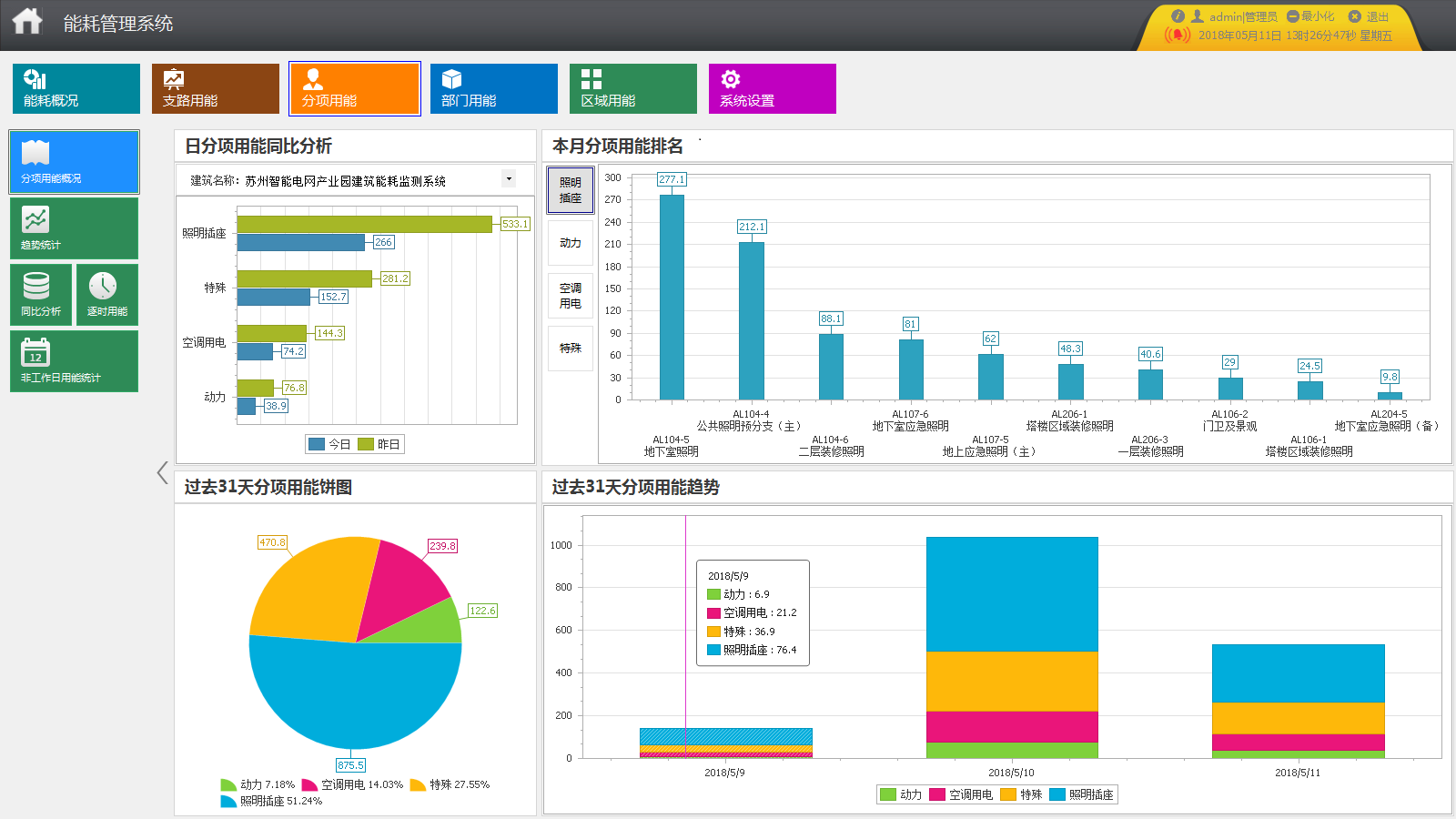

分項能耗統計

      系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

分項用能報表

       系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。

能耗的同比環比分析

       系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能；

用能數據檢查

       系統可以統計某段時間內各回路與下級支路的用能差值，超過一定百分比后醒目顯示（紅色區域），確保計量體系的完整性、準確性。

配置選項

       依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；

      配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；

        配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；

       配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；

       配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；

     配置建筑物中某用能區域對應的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊
