基本信息：

項目名稱：金徽酒隴南銷售公司員工公寓樓建設項目

項目地點：甘肅省隴南市

項目簡介：

      金徽酒股份有限公司位于甘肅省隴南市徽縣伏家鎮。本項目為員工公寓樓建設項目，現場只有一間變配電室，本次需要對此變配電室內的4塊AM4微機保護進行監控。

系統結構描述

      安科瑞Acrel-2000系統根據金徽酒隴南銷售有限公司員工公寓樓項目現場實際情況，配電室合計4臺微機綜保采用屏蔽雙絞線分2根總線直接接至監控室操作臺內的通訊管理機上，保障了變電所電力監控系統傳輸?shù)姆€(wěn)定性與實時性。如下圖所示：

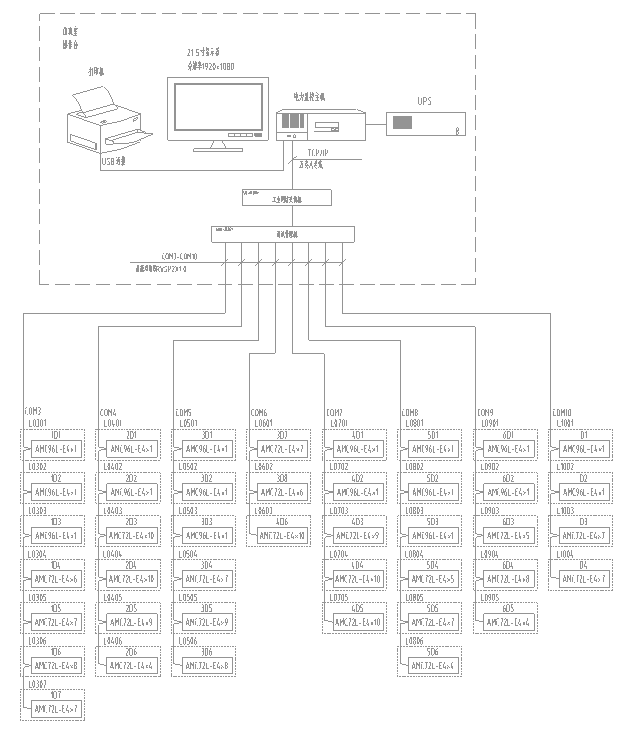

系統拓?fù)鋱D

1）站控管理層

      站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在天康生物股份有限公司獸用生物安全等級三級防護升級改造項目中主要指置于監控室的監控主機。

2）網絡通訊層

      通訊層主要是由以總線網絡組成。總線網絡的主要功能是實現現場微機保護及多功能儀表等與站控管理層之間的數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。

3）現場設備層

      現場設備層是數據采集終端，主要由10KV配電柜上的微機保護裝置以及多功能電力儀表組成，智能設備通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線連接接入監控主機進行組網，實現遠程控制。

微機保護裝置及低壓電力儀表現場連接示意

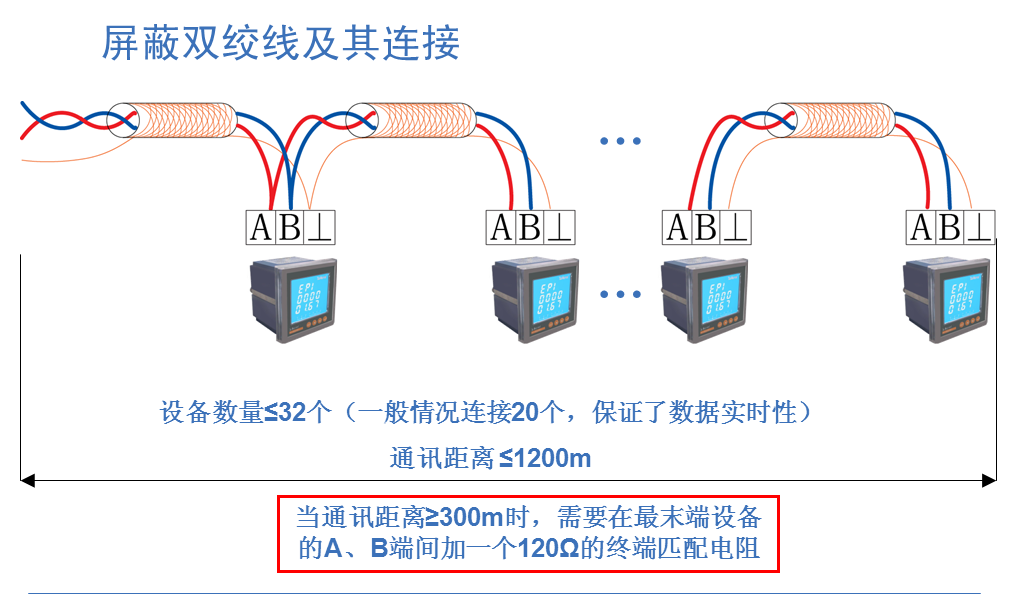

      現場微機保護裝置以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接，每根總線連接微機保護數量2只左右。具體連接示意圖如下所示

通訊線路連接示意圖

系統實現的功能：

      配電所實時監控系統圖為主監控畫面，主要實時監測天康生物股份有限公司獸用生物安全等級三級防護升級改造項目三間配電室內所有配電回路的運行狀態。在系統圖中可以直觀的看到每路10KV配電柜回路的運行參數和狀態，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率等。

      事件告警記錄功能，主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間，為值班人員提供依據并且分析事故發生的原因。

      參數抄表功能，主要對10KV配電柜各回路的電參數進行查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。

      用電量報表功能，可選擇時間段進行查詢，支持任意時間段分回路的電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。如下圖所示，用戶可以直接打印報表，可以以EXCEL格式另存到其他位置。

      系統通訊結構示意圖，主要顯示系統的組網結構，系統采用分層分布式結構，同時監測間隔層設備的通信狀態。紅色表示通訊正常，綠色表示通訊異常。

      負荷曲線界面，可以查詢各個回路的歷史功率負荷曲線。

      權限管理，可以給不同的用戶設置不同的權限，防止越權操作。
