基本信息：

項目名稱：西寧市第三人民醫院全科醫生培養基地建設項目

項目地點：西寧市

項目簡介：

      本工程為西寧市第三人民醫院全科醫生培養基地建設項目、西寧市職業病防治院防治樓,地下一層設變配電室、水泵房、車庫等;地上一層為收費大廳及廚房,二層為門診,三至六層為病房層,七至九層為培訓學員宿舍,十至十二層為培訓教室。建筑高度46.80m,本工程屬于一類高層建筑.西寧市第三人民醫院屬于三級乙等綜合醫院。

      本項目地下一層至地上十二層公共走廊等區域布置智能控制面板，普通以及應急照明箱內安裝控制模塊、干接點模塊等，采用與KNX兼容的Acrel-Bus總線組網方式，通過IP網關接入智能照明控制系統，實現定時控制、現場及監控后臺控制亮滅等各種場景控制，使照明系統按照預先設定的各種模式工作，改善空間光色、立體感、色飽和度，營造舒適宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。

系統結構描述

      項目用到Acrel-BUS智能照明開關驅動器4路12臺、8路14臺，智能控制面板18臺。本系統即可就近在前臺通過智能面板就地控制照明回路，管理人員也可通值班室的計算機Acrel-iLightControl智能照明控制系統也遠程集中控制與監控管理照明回路，管理員也可在系統設置時間控制：如白班模式、夜班模式、深夜模式等，一鍵式場景控制等，實現智能化控制同時也兼顧的節能減排、綠色照明建筑標準。系統除按設定好的程序自動運行外，系統靈活多樣，管理員也可隨節假日、早晚高峰等隨時調整時間場景控制方式。

      在醫院大樓每層前臺值班站或通道內安裝智能面板，前臺值班人員可根據當前需求對該受控區實現集中控制，對該區的單回路開關控制、分區域控制等；遠程與就地控制相互關聯，照明回路可隨時按需調整。

      全科醫生培養基地樓各配電箱內的驅動器及智能面板通過KNX總線線纜接至一層的消防控制值班室，通過IP網關到Acrel-iLightControl智能照明控制系統。

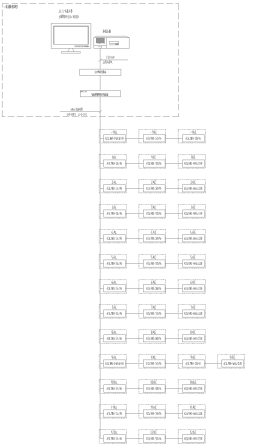

系統拓補圖

系統實現的功能：

定時控制

      利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、車庫照明等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。

場景控制

      智能照明控制系統根據各個區域的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境，提高舒適度，節能降耗。

實時監控

      控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。

報警處理

      系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。

系統聯動

      系統可以通過配置開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。
