基本信息：

項目名稱：魯西南數據中心項目

項目地點：渭南市富平縣

項目簡介：

魯西南大數據中心項目位于菏澤市經濟開發區廣州路以東、湘江路以南、閩江路以北、鄭州路兩側，以開發區整體規劃為依據，綜合考慮各功能板塊及周邊相鄰用地性質進行整體規劃設計，力圖打造建設一個生態宜人的大數據及云計算服務新區。年可新增產值100億元、稅收8億元，新增就業9000人。

本文介紹魯西南數據中心智能照明方案，采用Acrel-BUS智能照明控制系統對數據中心一層、二層、三層等公共部分照明回路的通斷進行智能控制，系統組網為KNX總線通訊，設計采用就地智能面板控制及通過IP網關接入Acrel-iLightControl智能照明控制系統，在計算機端集中控制與監控管理。

系統結構描述：

在公共走道上對燈具來進行實時控制，在夜晚滿足低照度的情況下，實現節能減排的目的；

l對于中控室的值班人員可根據當前需求對該受控區實現集中控制，對該區的單回路開關控制、分區域控制等；遠程與就地控制相互關聯，照明回路可隨時按需調整。

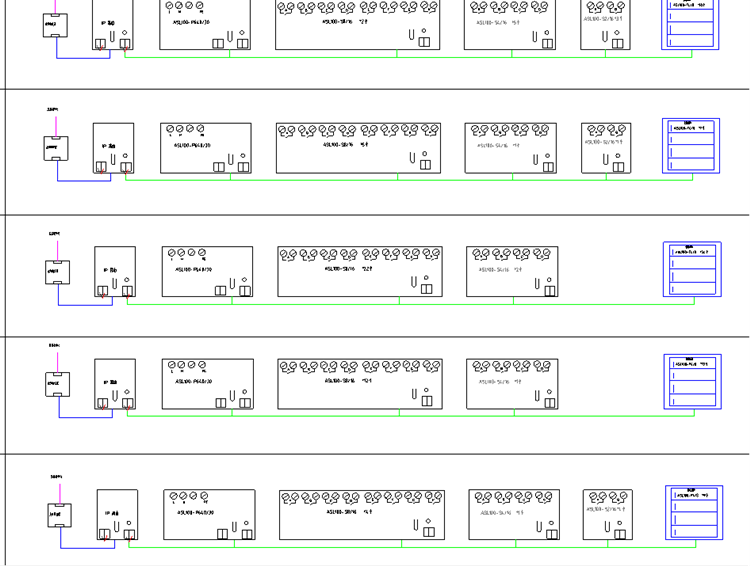

圖2 拓撲圖

系統主要控制功能

定時控制

利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、車庫照明等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。

場景控制

智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉該區域照明。

實時監控

中央控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。

事件通報

系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。

日照時間計算

按照用戶當前所在的時區，計算日照時間，作為定時控制的時間基準。

數據交換

系統可以直接使用ETS3或ETS5項目的數據，方便的實現軟件升級和替代；還可接受以CVS文件格式保存的模塊及系統數據；系統支持OPC服務；通過KNX-MODBUS網關可以與其他建筑智能化系統（如BA系統）進行數據交換。

系統聯動

系統可以開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。
