基本信息：

項目名稱：上海藥明生基-研發與產業化平臺建設項目

項目地點：上海

項目簡介：

上海藥明生基-研發與產業化平臺建設項目裝修工程項目位于上海市奉賢區新楊公路上海心緯醫療科技股份有限公司。本項目需對2層、3層照明區域進行智能照明控制，實現小區域定時控制、高峰全開等各種場景控制，使照明系統按照預先設定的各種模式工作，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。

系統結構描述：

      本項目對2層、3層照明區域進行智能控制，通過在照明配電箱中加裝開關驅動器、總線電源設備，現場就地加裝智能面板，監控室加裝10寸觸摸屏，實現大區域的總控，小區域的分控。

      上海藥明生基-研發與產業化平臺建設項目裝修工程項目智能照明監控系統由開關驅動器、智能面板、觸摸屏、系統軟件組成。該系統總計2臺智能照明總線電源ASL100-P640/30，4臺開關驅動器ASL100-S12/16，1臺智能照明智能面板ASL100-F4/8，1臺智能照明智能面板ASL100-F2/4。現場所有智能照明控制模塊采用混合串并聯的方式接在一起，采用KNX總線通訊，從而完成整個智能照明控制網絡，實現值班室總機的通訊，同時設立區域開關面板，完成后臺和分控的數據連接。安科瑞智能照明監控系統采用分層分布式結構，即站控層，通訊層與間隔層：

      間隔設備層主要為：開關驅動器，這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均通過現場KNX總線組網通訊，實現數據現場采集。

      網絡通訊層主要為：智能照明網關，其主要功能為把分散在現場采集裝置集中控制。

      站控管理層：10寸觸摸屏集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

      以上開關模塊均采用KNX總線傳輸，一般都采用4根連線，接線簡單方便，傳輸距離可達為1.2km。

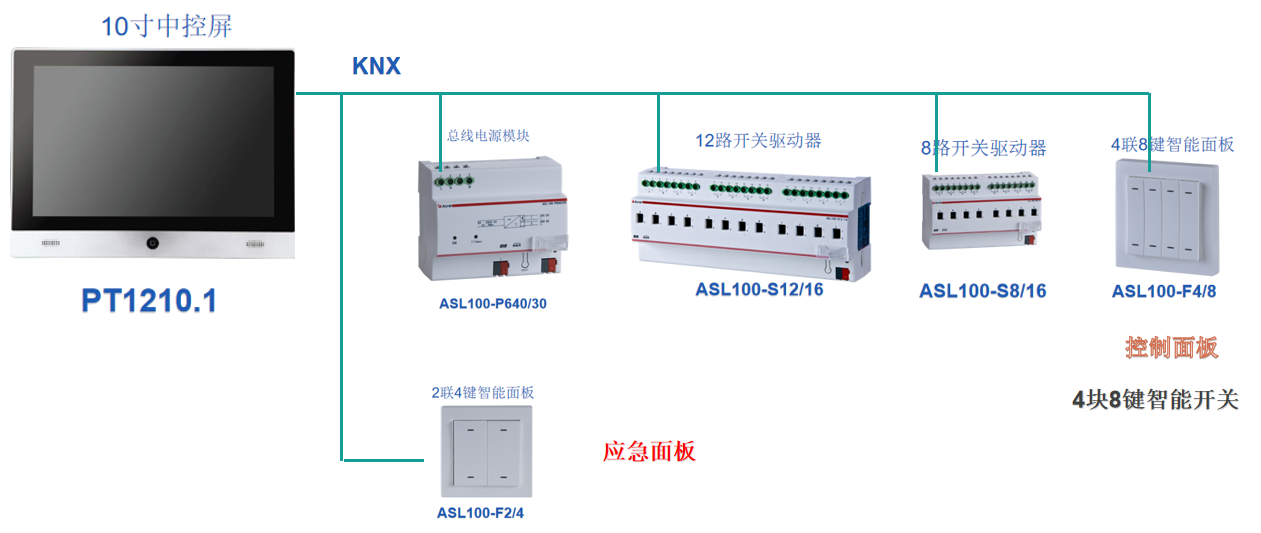

      系統結構拓?fù)鋱D如下：

系統主要控制功能

定時控制

      通過時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、泛光照明、車庫照明定時控制。如節假日照明定時關閉、定時通知等。

場景控制

      智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉所有該會議室照明。

實時監控

      中心控制室，配置一臺中控觸摸屏主機，所有照明控制設備，通過KNX網關，接入監控系統，操作管理人員，可以通過中控觸摸屏，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。
