基本信息：

項目名稱：廈門市青少年足球訓練中心訓練場項目

項目地點：廈門

項目簡介：

      據悉，廈門市青少年足球訓練中心位于集美新城核心區西側，總用地面積接近10萬平方米，主要包括六片標準足球訓練場以及體能訓練室、醫療康復用房等，可滿足500人同時在中心訓練生活。
此次環境監測系統用于訓練場正式用電工程，具體需求為：智能監輔助系統包括智監系統屏、采集前置機、UPS電源、視頻監子系統(云合球機、球機)、環境監測子系統(溫度、濕度、水浸、煙感)、控制子系統(燈光、空調、除濕機、風機）、門監子系統(讀卡器、開門按鈕、磁力鎖)、安防監子系統(雙鑒探測器)。

系統結構描述

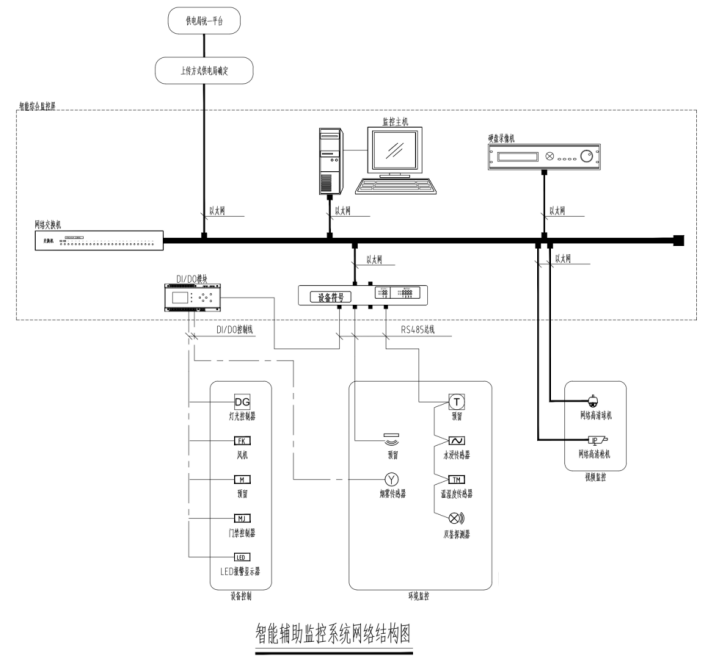

系統拓撲圖

        配電室綜合監控系統是由各類傳感器、網絡設備及計算機設備等互聯布局而成。系統因項目規模不同、功能性能不同、重要程度不同、用戶投資水平不同，可采取不同的拓撲結構，但是無論采取何種拓撲結構都是采用了“站控管理層——網絡通訊層——現場設備層”的分層分布式設計思想。這種分層設計，符合當前通訊體系設計實現的標準，在每層都能相對地完成監視控制功能，即可以實現遠方的監視控制，也能夠在上層故障時不影響本層和下一層的功能。

系統實現的功能：

     系統實現了通信管理、實時監測、曲線查詢、實時告警、歷史事件查詢、視頻監控等功能，對配電室中的環境數據進行分析、處理、實時顯示；針對煙感報警、水浸報警等事件會有對話框、語音提示、短信報警等告警方式，并會生成各種數據報表、分析曲線、圖形，便于數據分析、研究。該系統安全、可靠、穩定的運行，為解決用電問題提供了真實可靠的依據，為電氣設備安全穩定運行提供了保障。
