AMB300系列母線槽紅外測溫解決方案

南沙某養殖項目案例分享

行業背景
       隨著當今社會的發展和用電量的急劇上升，現代化工程設施和裝備的涌現，封閉式母線即母線槽因方便、節能、載流量大、機械強度高 、安裝靈活、壽命長等特點，逐漸取代傳統電纜，廣泛應用于室內變壓站、高層建筑和大型廠房 、車間中。 母線槽采用銅排緊壓的方式，要求散熱和絕緣性能高，而在長期運行過程中，由于負載過大或受空氣氧化、灰塵等因素的影響，致使母線槽連接處的溫度升高，加速外層絕緣的老化,引起電力故障，破壞電網運行的穩定，嚴重會產生火災事故，因此安裝一套母線槽測溫系統，對于預防安全事故、保證母線槽可靠運行具有重要意義。

項目概述
      南沙某養殖項目位于廣東省廣州市南沙區，是廣東目前樓層高的豬舍，項目用地140畝，豬舍樓及配套用地110畝，投資16億元，年出欄生豬可達35萬頭。項目將建成以飼料加工、生豬養殖、食品加工、環保處理為一體的料養宰商現代化養殖示范基地。
該項目共計16條母線槽，887個母線連接器，應用了我司AMB300系列母線槽紅外測溫解決方案，這是一款非接觸式紅外測溫裝置，該系統能夠解決母線槽安全測溫、測溫問題，實時把連接器中每相溫度數據上傳后臺，實行監測、預警信息，提示管理人員應對報警點予以重視或采取必要的預防措施。

一.實施方案
1 應用方案

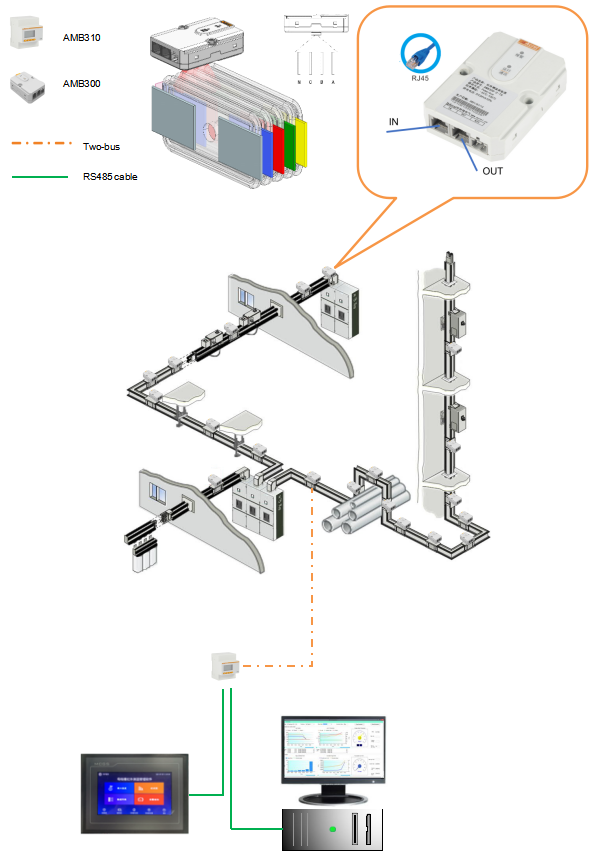

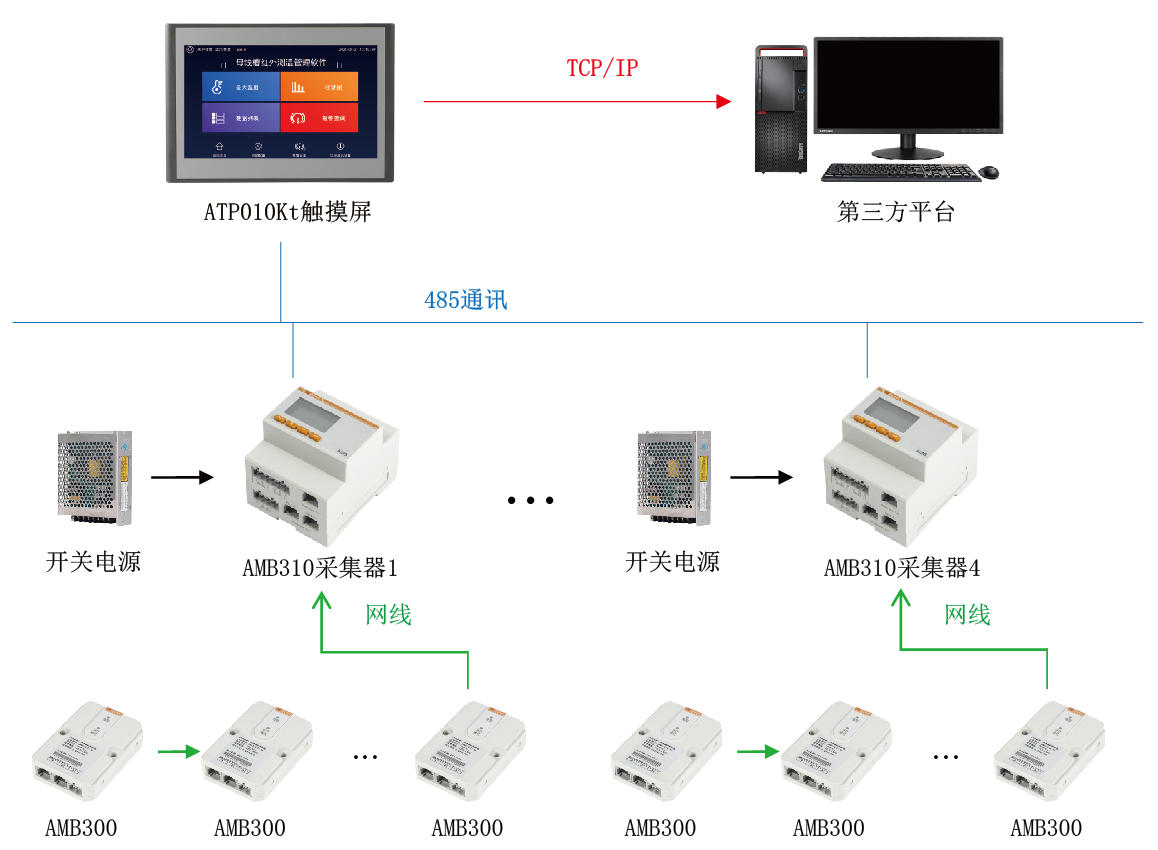

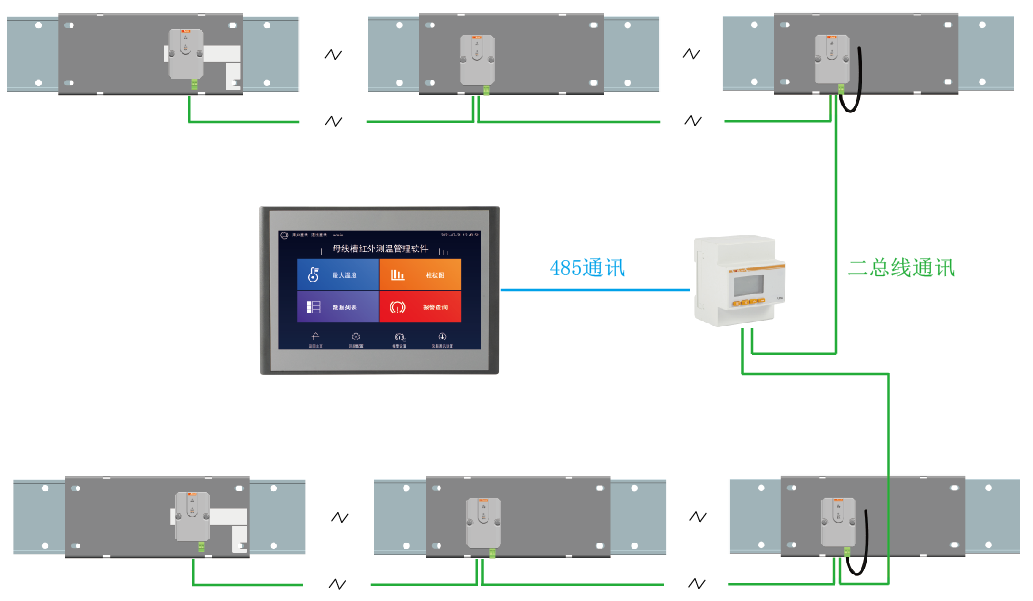

      此母線槽紅外測溫解決方案由人機HMI觸摸屏，紅外測溫模塊，紅外采集器，電源模塊組成。該系統通過RS485線與本地觸摸屏進行通信，再有觸摸屏上傳數據至第三方平臺（如下圖），系統設計遵循國際標準Modbus-RTU傳輸規約，安全性、可靠性和開放性都得到了很大地提高。RS-485作為一種串行通信的接口具有傳輸距離長、速度較高、電平兼容性好、使用靈活方便、成本低廉和可靠度高等特點，與無線通信方式相比，具有價格低、抗共模干擾能力強等優點。




2. 功能模塊

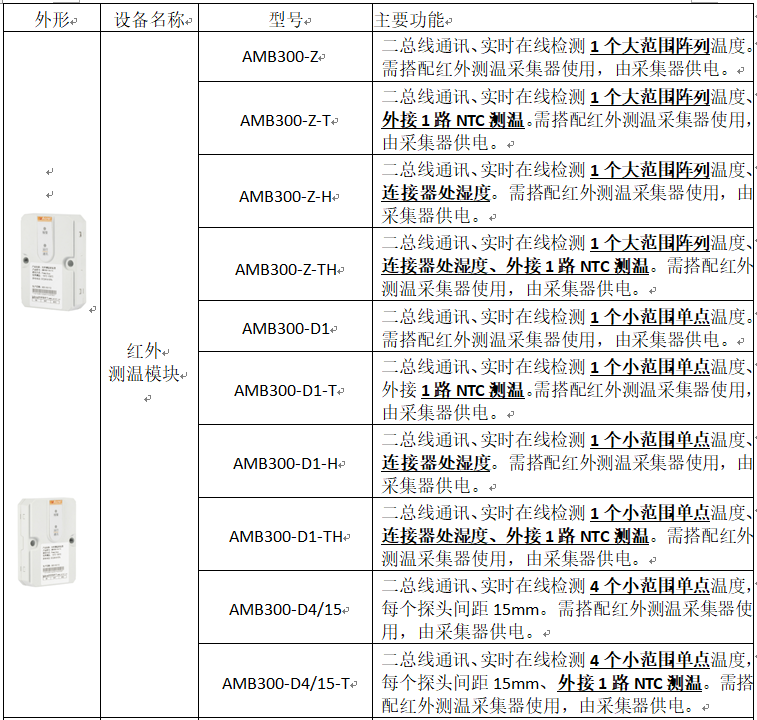

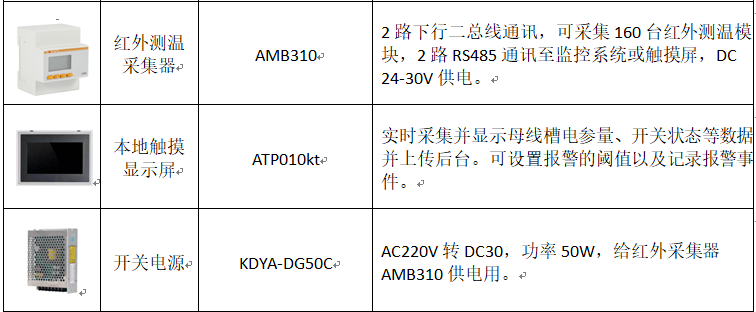

2.1產品選型




結語
     安科瑞AMB300系列母線槽紅外測溫解決方案通過監測母線槽連接處溫度的運行情況，可有效保障電網電力運行的可靠性、安全性、穩定性，提高管理效率，降低故障發生率，減少經濟損失。
