摘要:根據目前新能源汽車的發展規劃和政策，以及國內外主要的充電設施類型和技術參數。討論地下車庫電動汽車充電樁供配電系統設計和設計過程中應注意的一些問題。

1.引言

新能源汽車的產業發展和推廣已經成為大勢所趨。新能源汽車已經成為未來汽車發展的必然方向。目前，中國發展的新能源汽車主要是插電式混合動力汽車和純電動汽車。為了推廣和使用新能源汽車，加快充電設施建設，國家辦公室[2015]73號文件和建設規定[2015]199號文件明確要求新建住宅配置停車位應100%預留充電設施建設和安裝條件。因此，新建住宅小區地下車庫充電樁的規劃和設計已經成為民用建筑電氣設計的一部分。

目前，新能源汽車的充電樁主要分為DC充電樁和交流充電樁，俗稱“快充”和“慢充”。DC充電樁具有占地面積大、充電電壓高、充電時間短、投資大的特點。交流充電樁的特點與DC充電樁基本相反，占地面積小，可以安裝在墻上，充電功率低，充電時間長，投資小。通過對比可以看出，交流充電樁適用于住宅小區固定車位的充電樁，DC充電樁通常設置在需要快速充電的大型商場、寫字樓、繁華城市等區域。5安科瑞充電樁收費運營云平臺
2.概述

AcrelCloud-9000安科瑞充電柱收費運營云平臺系統通過物聯網技術對接入系統的電動電動自行車充電站和各種充電方式進行不間斷的數據采集和監控，實時監控充電樁的運行狀態，進行充電服務、支付管理、交易結算、資金管理、電能管理、詳細查詢等。同時，對充電器的過溫保護、漏電、充電器的輸入/輸出過壓、欠壓、低絕緣等各種故障進行預警；充電樁支持通過微信、支付寶、云閃支付掃描碼進行互聯網接入。

應用場所
充電基礎設施設計適用于民用建筑、一般工業建筑、居住小區、工業單位、商業綜合體、學校、園區等充電樁模式。

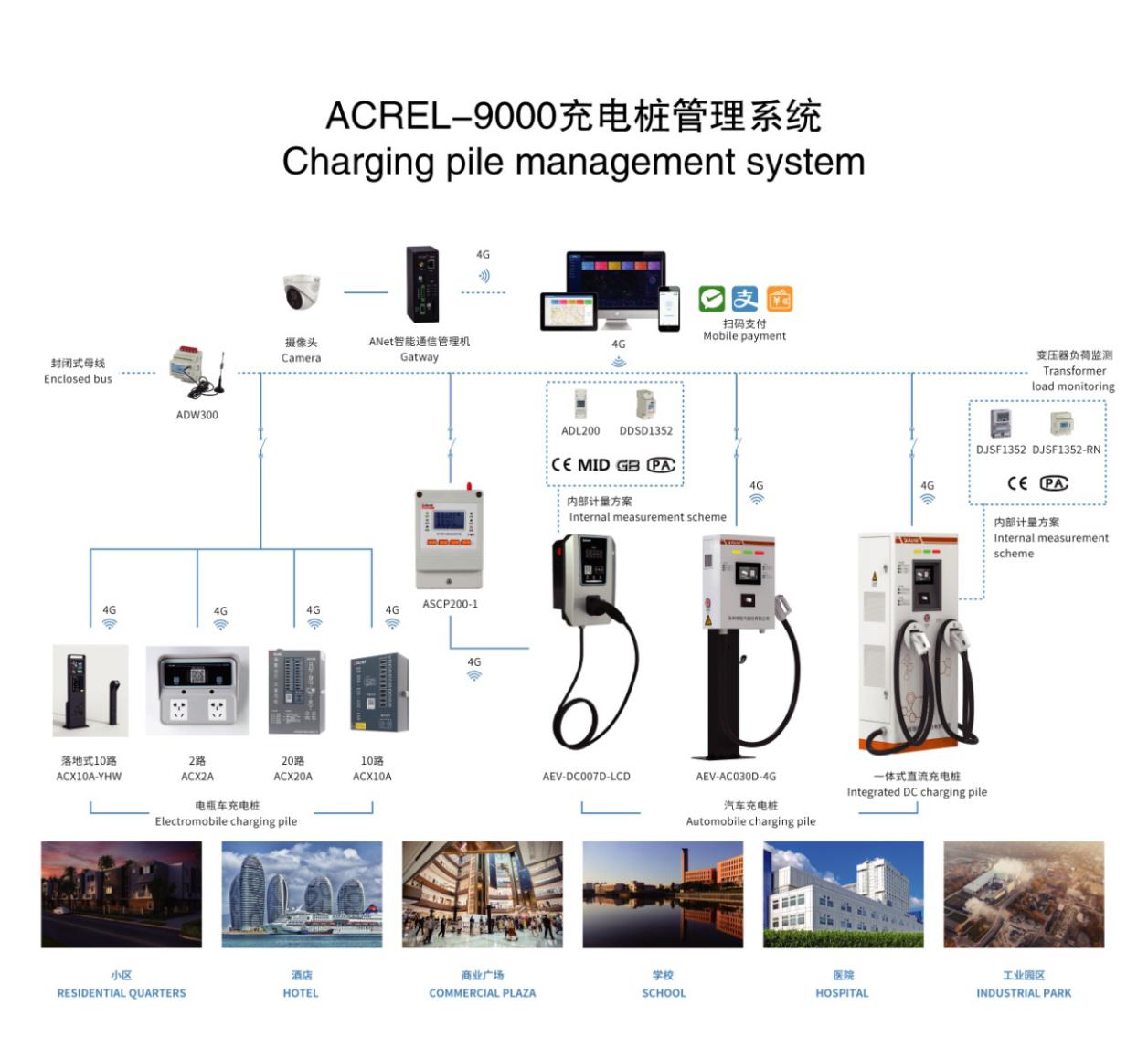

系統結構

系統分為四層：

即數據采集層、網絡傳輸層、數據中心層和客戶端層。

數據采集層:標準modbus，包括電瓶車智能充電樁通信協議-rtu。智能充電樁用于收集充電電路的電力參數，并對其進行計量和保護。

網絡傳輸層：通過4G網絡將數據上傳到建立的數據庫服務器。

數據中心層：包括應用服務器和數據服務器，應用服務器部署數據采集服務，WEB網站，數據服務器部署實時數據庫，歷史數據庫，基礎數據庫。

客戶端層：系統管理員可以訪問瀏覽器中的電瓶車充電樁收費平臺。終端充電用戶通過刷卡掃碼開始充電。

社區充電平臺的功能主要包括智能大屏幕充電設施、實時監控、交易管理、故障管理、統計分析、基礎數據管理等功能。同時為運維人員提供運維APP，為充電用戶提供充電小程序。

安科瑞充電樁云平臺系統功能

智能化大屏
智能大屏幕顯示網站分布，統計顯示設備狀態、設備利用率、充電次數、充電時間、充電金額、充電程度、充電樁故障等。同時，可以查看每個網站的網站信息、充電樁列表、充電記錄、收入、能耗、故障記錄等。統一管理社區充電樁，查看設備利用率，合理分配資源。

實時監控
對充電樁運行狀態、回路狀態、充電過程中的充電電量、充電電壓/電流、充電樁報警信息等進行實時監控。31fbf12fadabfb4c214a488890ecc3

交易管理
平臺經理可以管理充電用戶賬戶，對賬戶進行充值、退款、凍結、注銷等操作。他們可以查看社區用戶日常充電交易的詳細信息。

故障管理
設備自動報告故障信息，平臺管理人員可以通過平臺查看故障信息并分發故障信息。同時，運維人員可以通過運維APP收集故障推送，運維人員在運維完成后報告結果。充電用戶也可以通過充電小程序反饋現場問題。

統計分析
通過系統平臺，從充電站、充電設施、、不同角度的充電時間、充電方式等，查詢充電交易的統計信息、能耗統計信息等。

基礎數據管理
在系統平臺上建立運營商，運營商可以建立和管理運營所需的網站和充電設施，維護充電設施信息、價格策略、折扣和優惠活動，同時可以管理在線卡用戶的充值、凍結和解綁。31e1269de3989ce8ef7d3a9c1e2c1e2c

運維APP
對于運維人員，可以管理網站和充電樁，閉環故障處理，查詢流量卡的使用情況，查詢充電/充電情況，設置遠程參數，同時接收故障推送。

充電小程序

對于充電用戶，可以查看附近的空閑設備，主要包括掃碼充電、賬戶充值、充電卡綁定、交易查詢、故障投訴等功能。

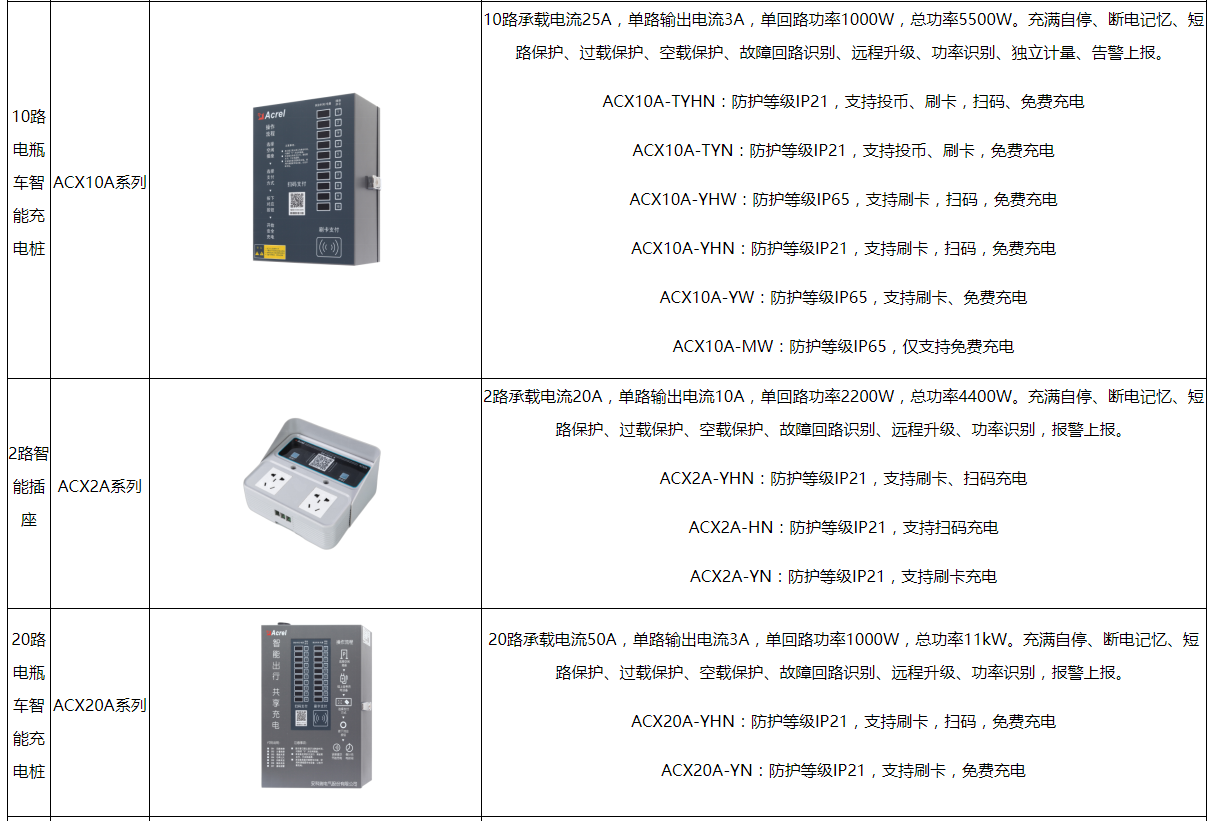

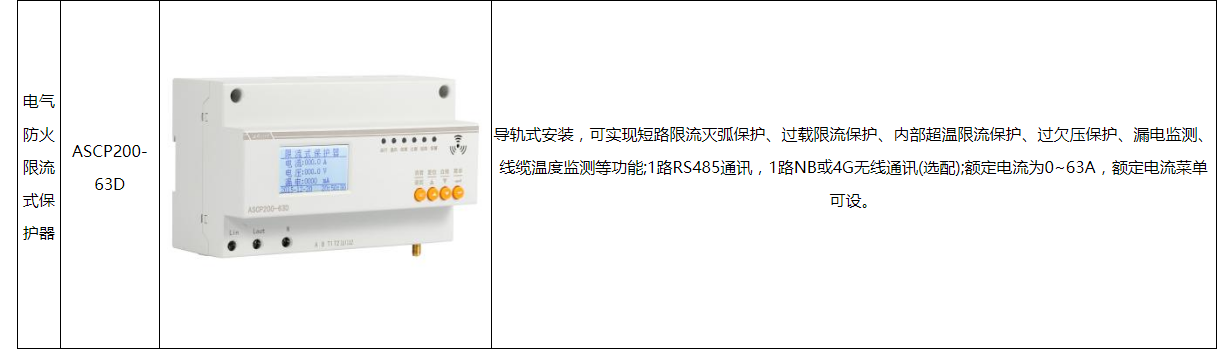

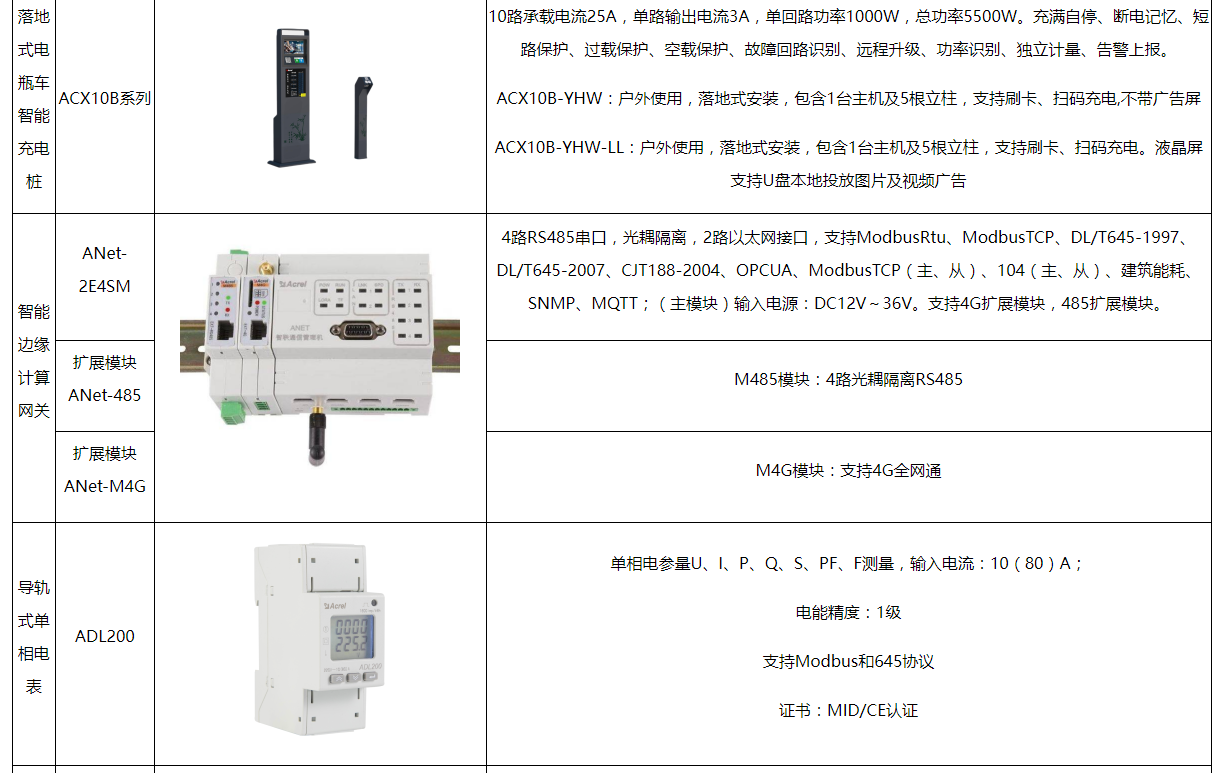

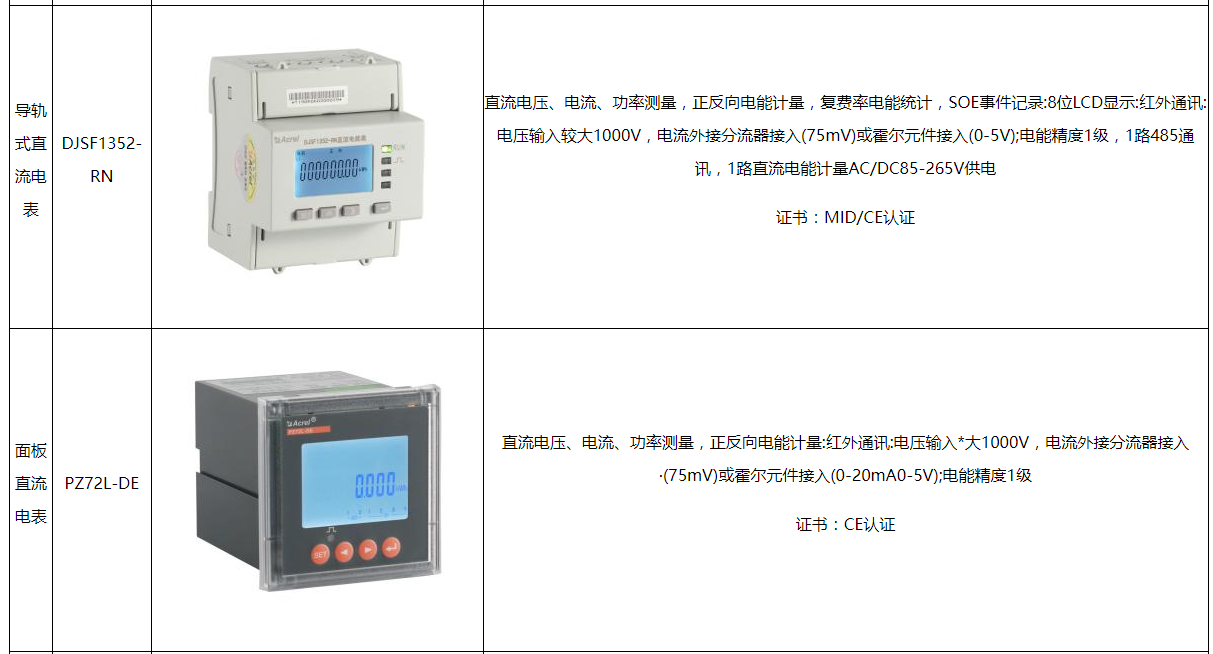

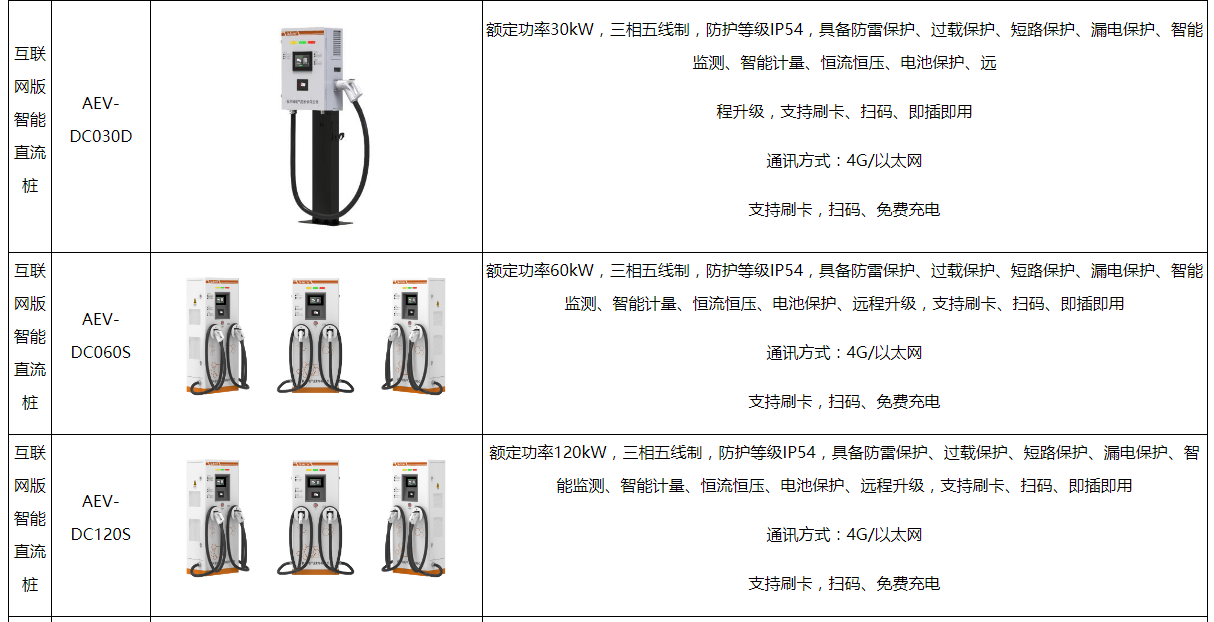

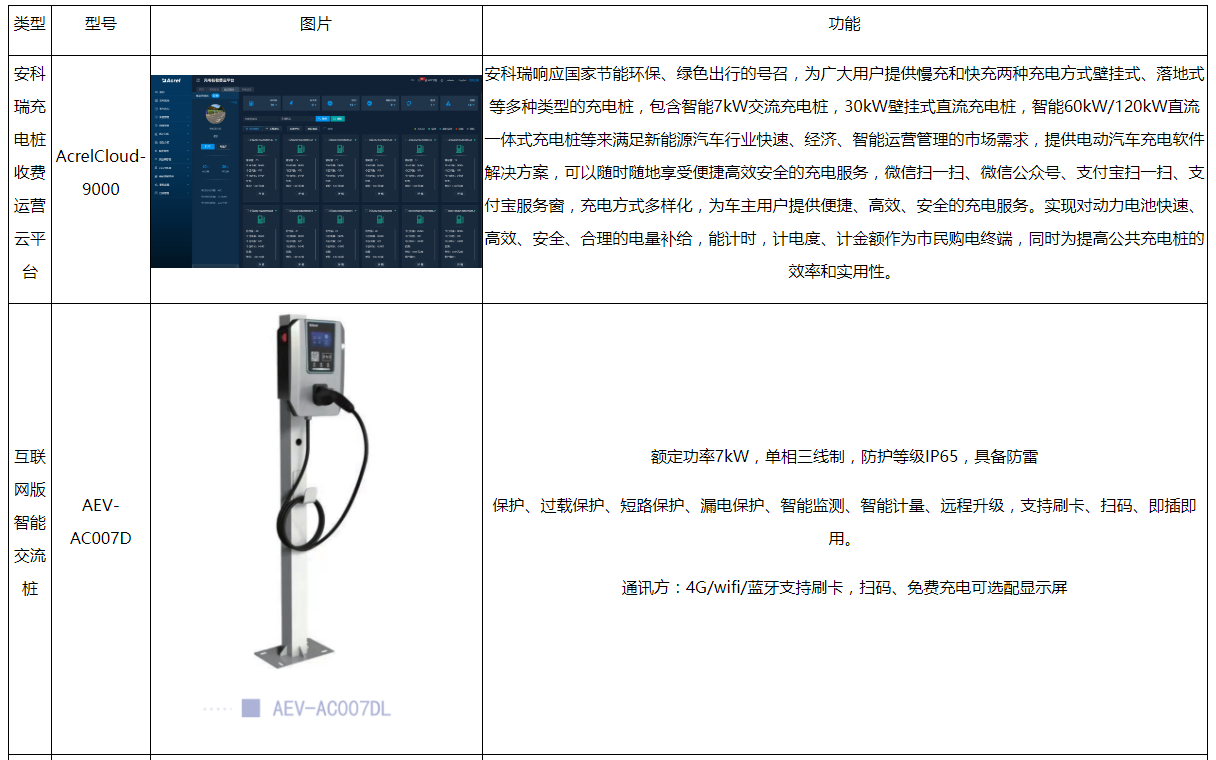

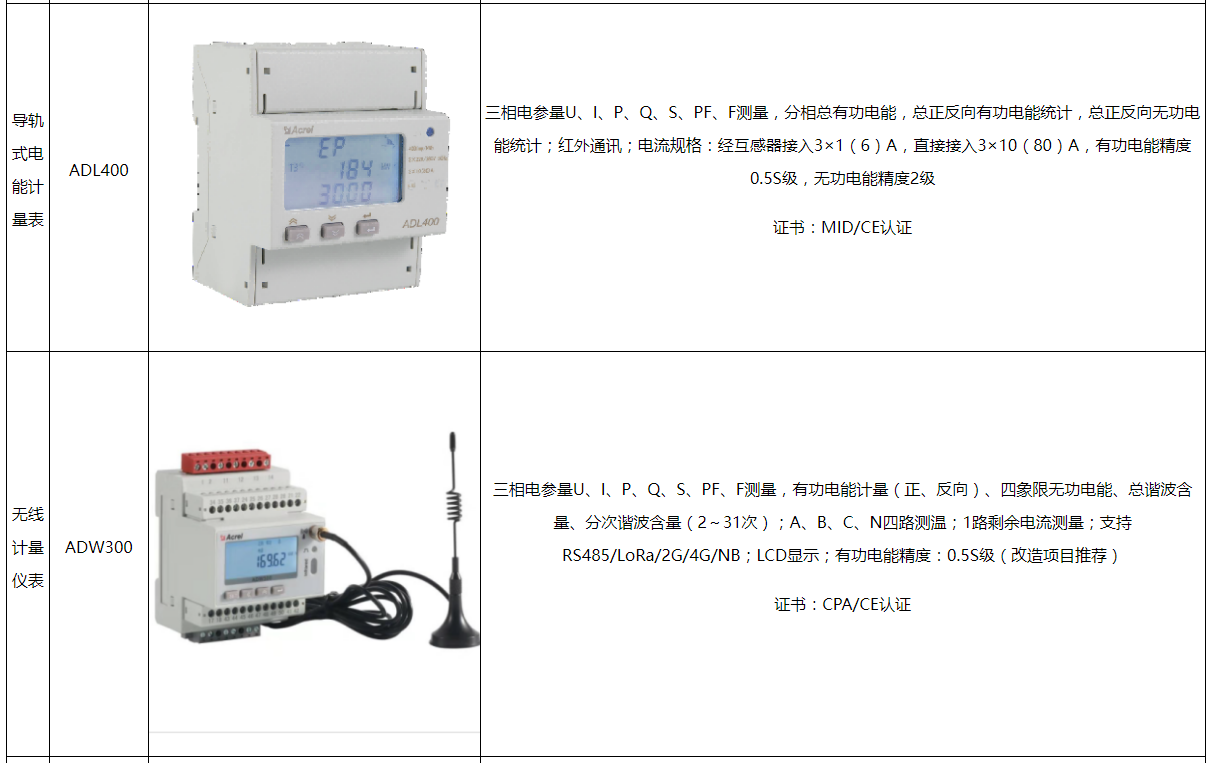

3.系統硬件配置
