摘要：智能照明控制系統較好地實現了智能控制、人性化照明和節能降耗的功能,使其在樓宇控制領域變得越來越重要,越來越受到人們的重視。本文介紹了智能照明控制系統的概念、特點、優勢、發展方向等內容,并著重對智能照明控制系統的結構及功能組成作了較為詳細的闡述。

1.引言

     近年來，人們對改善照明環境、改善工作、學習、生活條件和質量以及照明節能提出了更高的要求，使智能照明控制系統應運而生。計算機技術、通信技術、控制技術、信號檢測技術和微電子技術的快速發展和相互滲透，促進了照明控制技術的進步，在建筑控制領域更加重要。智能照明控制系統的根本目的有兩點：一是提高系統控制管理水平，節約能源，降低系統維護成本；二是操作簡單靈活，適應未來照明布局和控制模式變化的要求。4安科瑞智能照明控制系統



2.概述

     ALIBUS智能照明產品采用RS485總線技術，技術成熟可靠，安全穩定。開關驅動器具有獨立工作的能力，適用于一些中小型項目；模塊化設計可以隨意拼接擴展，預留I/O端口和Modbus接口，也可以滿足與Acrelems企業微電網管理云平臺的數據交換。

2.1應用場所
適用于各類智能社區、醫院、學校、酒店、體育場所、機場、隧道、車站等大型公共建設項目的照明控制需求。

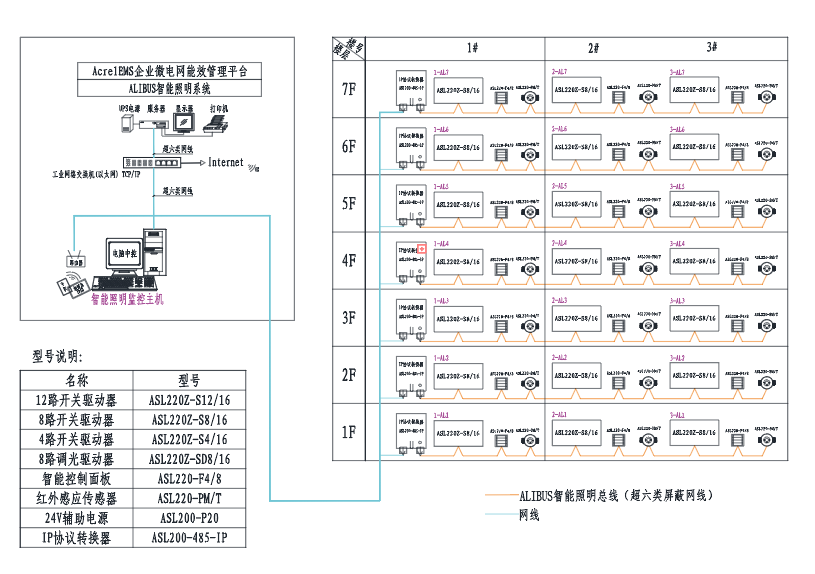

2.2系統結構



2.3系統功能

（1）實時檢測和顯示各模塊的在線狀態，反饋現場控制電路的開關狀態，并根據樓層各分區的布局和電路列表瀏覽監控界面。

（2）當模塊離線、網關設備離線或狀態反饋與控制命令不一致時，會發生故障報警，并在界面中記錄和顯示故障報警信息。

（3）可實現單個照明電路的開關控制；每個模塊和樓層都有相應的模塊控制開關和樓層控制開關，也可實現一個模塊或整個樓層的開關控制。

（4）開關驅動器支持零觸發功能，負載（燈）分離操作僅在交流電過零時進行，可有效減少電磁干擾和對電網的影響，延長燈具和控制裝置的使用壽命。

（5）每個照明電路可預設斷電狀態。當照明電源斷電時，開關驅動器會自動切換到預設斷電狀態；確保重新啟動時燈具的開關狀態是確定和可控的。

（6）拖動調光控制，照明設備從0%調光到100%調光，可實現單個照明電路的調光控制。調光總控制可實現模塊照明電路的調光控制，也可實現多個照明電路的調光控制，并通過圖標的亮滅狀態反饋現場開關的狀態。

（7）點擊場景控制，打開或關閉相應的場景設置。軟件界面顯示不同的場景模式和場景功能，顯示相應的場景狀態是打開還是關閉。

（8）設定時間，確認時間點后，設置事件點的動作，設置燈在設定時間點亮或熄滅。

（9）系統可通過預設的當地經緯度信息自動計算日升日落時間；根據天文時鐘控制照明開關，實現日落燈和日出燈的功能。

（10）所有定時控制計劃均可發布并保存到驅動模塊中；當上位機系統故障或模塊離線時，驅動模塊可使用自己的RTC時鐘保持定時控制計劃的正常執行，不影響日常照明控制效果。

（11）系統結構為分布式總線結構；系統中的每個組件可以獨立工作，而不依賴其他組件；系統中的每個組件都可以通過設置程序來實現功能的多樣性。

(12)預留BA或第三方集成平臺接口，使用modbus、opc等方法。

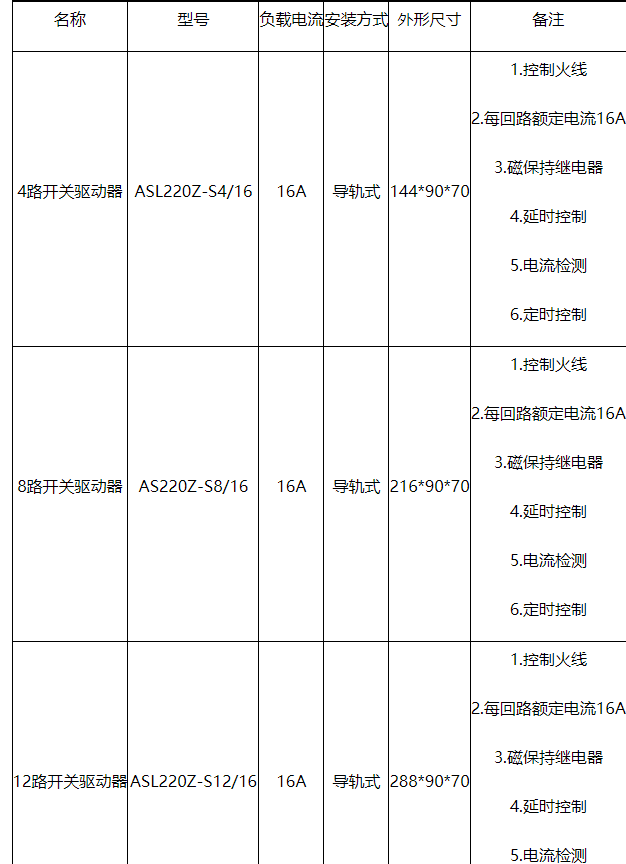

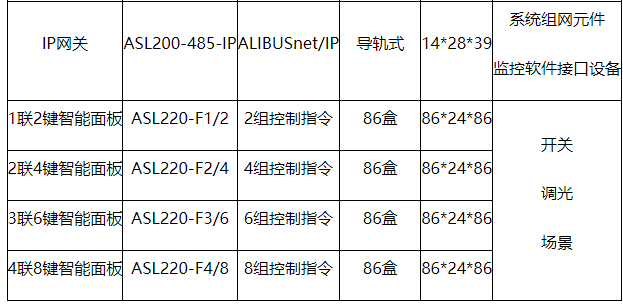

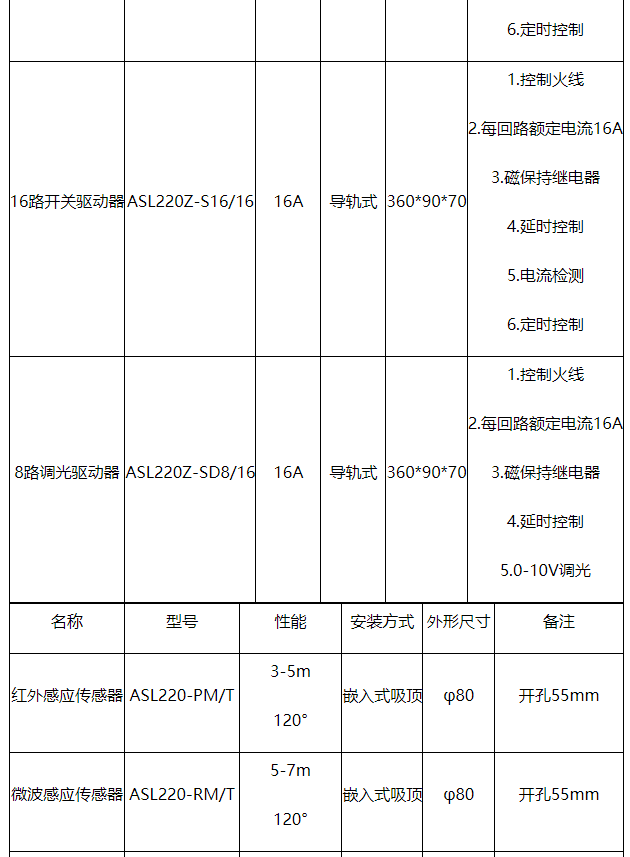

2.4設備選型




3.結束語

智能照明控制已引起人們的高度重視,將朝著智能化、小型化、標準化的方向發展,使系統更優化,功能更完善,擴展更便捷,保護更可靠,節能更可觀。



參考文獻:
[1]張葉,裘君英,陸華洋.智能照明控制系統探討[J].建筑電氣,2007(6):3.
[2]徐欽經.照明燈調光器技術和控制系統網絡的發展.建筑電氣,2005(3):25-29.
[3]劉躍群等.光源電器原理和應用技術.北京:化學工業出版社,2003:258-260.
[4]安科瑞企業微電網設計與應用手冊2022.5版
