摘要：隨著社會經濟的不斷發展，人們的生活水平越來越高，門診數量也越來越多。傳統的醫療建筑已經不能滿足現代的需求。然而，醫院病房建筑的電氣設計也引起了業界的關注。
本文主要分析了醫院病房樓電源的重要性、醫院病房樓電源負荷水平的確定以及隔離配電系統在醫院的應用，總結了醫院病房樓電源系統設計的特點。

1.醫院病房樓電源的重要性
     在新階段，醫療電氣設備已成為醫生診斷患者病情的主要工作。然而，醫療電氣設備的安全是一個需要注意的問題，特別是在手術或患者處于嚴重監測狀態時，如果受到電擊傷害，不僅會缺乏感覺能力，而且會有傷害風險。然而，在正常情況下，這類患者仍然不能與醫療設備分離，一旦這些設備出現問題，就會給患者帶來生命危險，可以看出，在手術室，CCU、ICU等醫療場所電源的重要性。4.1概述
隨著電子醫療設備在醫院領域的廣泛應用，漏電流對患者的威脅越來越大，特別是在那些與生命有關的地方。在手術或麻醉狀態下，各種電極和傳感器直接插入人體，微小的漏電流可能導致觸電死亡。此外，一些醫療設備用于維持重癥患者的生命，一旦設備停電，也會對患者的生命構成威脅。因此，醫療特殊場所的電氣設計應嚴格按照國家標準和規范進行。安科瑞醫療IT系統絕緣監測故障定位裝置及系統適用于醫院手術室ICU(CCU)監測病房等重要場所，可為此類場所提供安全、連續、可靠的供電解決方案。

2.應用場所
醫療隔離電源系統適用于醫院手術室、各類重癥監護室、搶救室、內窺鏡室、造影室等醫療場所的遠程監控和自動化。

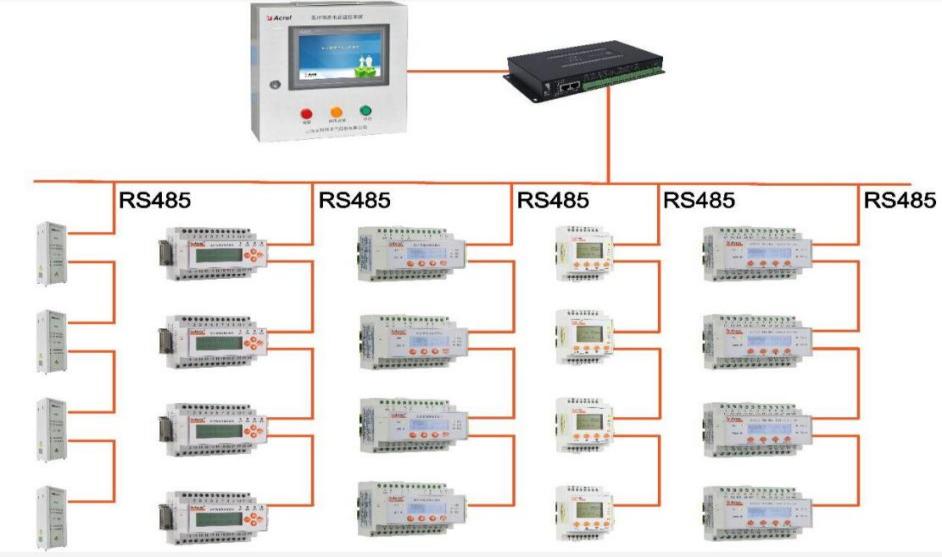

2.1系統架構





2.2系統功能
安科瑞IT配電監控系統是基于觸摸屏軟件設計的。該軟件具有遠程測量、遠程參數設置和遠程自檢功能，為各地IT配電系統的集中監控提供了強大的系統集成工具。該軟件的主要功能如下：
該系統具有一次圖和現場分布圖顯示功能，可以直觀地了解和及時發現IT供電系統的報警位置或區域，方便專業人員及時到達現場進行故障調查；

2.2.1實時數據采集與顯示
采用安裝在各IT配電系統中的絕緣監測儀器和絕緣故障定位儀器，采集各隔離電源系統的參數。采集到的數據實時顯示在監控系統界面，包括地面絕緣電阻、變壓器負載電流、變壓器繞組溫度和絕緣故障電路。

2.2.2故障報警
IT配電系統的各種故障，如絕緣故障、過載故障、超溫故障、接線故障等，可以直接彈出顯示故障類型、監測值、故障位置、故障發生時間等信息。同時啟動監控系統的聲光報警系統，及時提醒相關人員進行故障處理。其中，聲音報警信號可以手動消除。

2.2.3遠程參數設置與查詢
通過系統，可以根據要求遠程調整和設置IT配電系統中絕緣監控器的各種報警參數閾值，也可以隨意查看這些報警參數值。參數包括絕緣報警值、負載電流報警值和隔離變壓器溫度報警值。

2.2.4圖形顯示功能
系統可以曲線形式顯示各IT配電系統的絕緣狀態、負載狀態、隔離變壓器的溫升狀態及其變化趨勢，便于管理人員了解和分析各電源系統的運行變化，并對某些系統進行有針對性的維護。

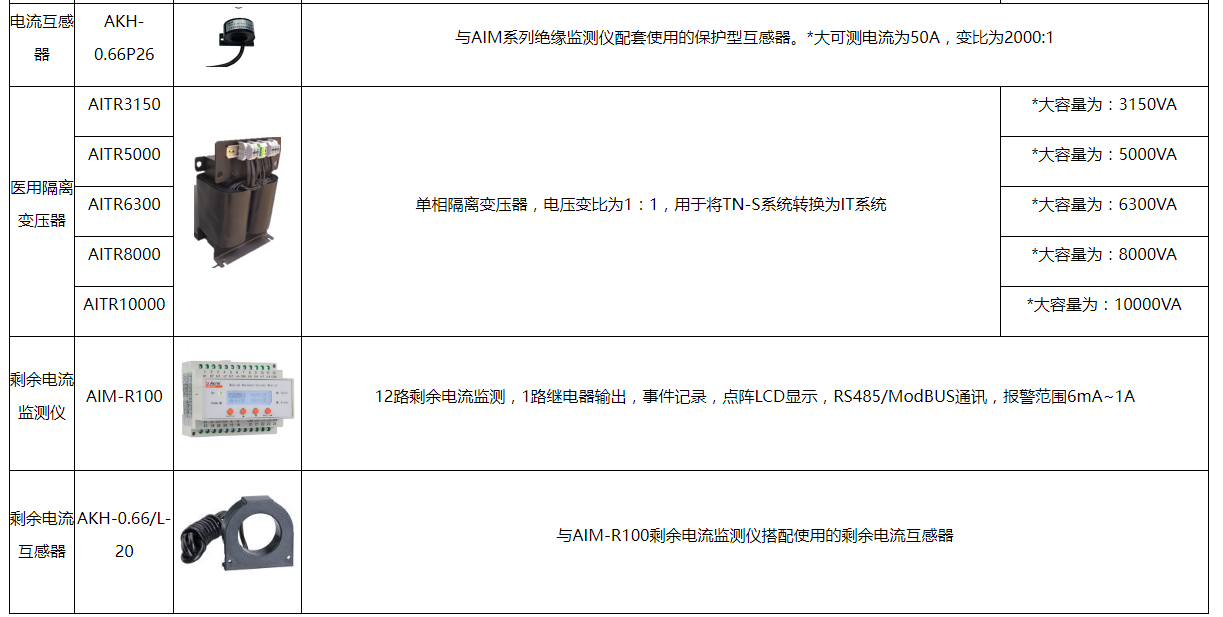

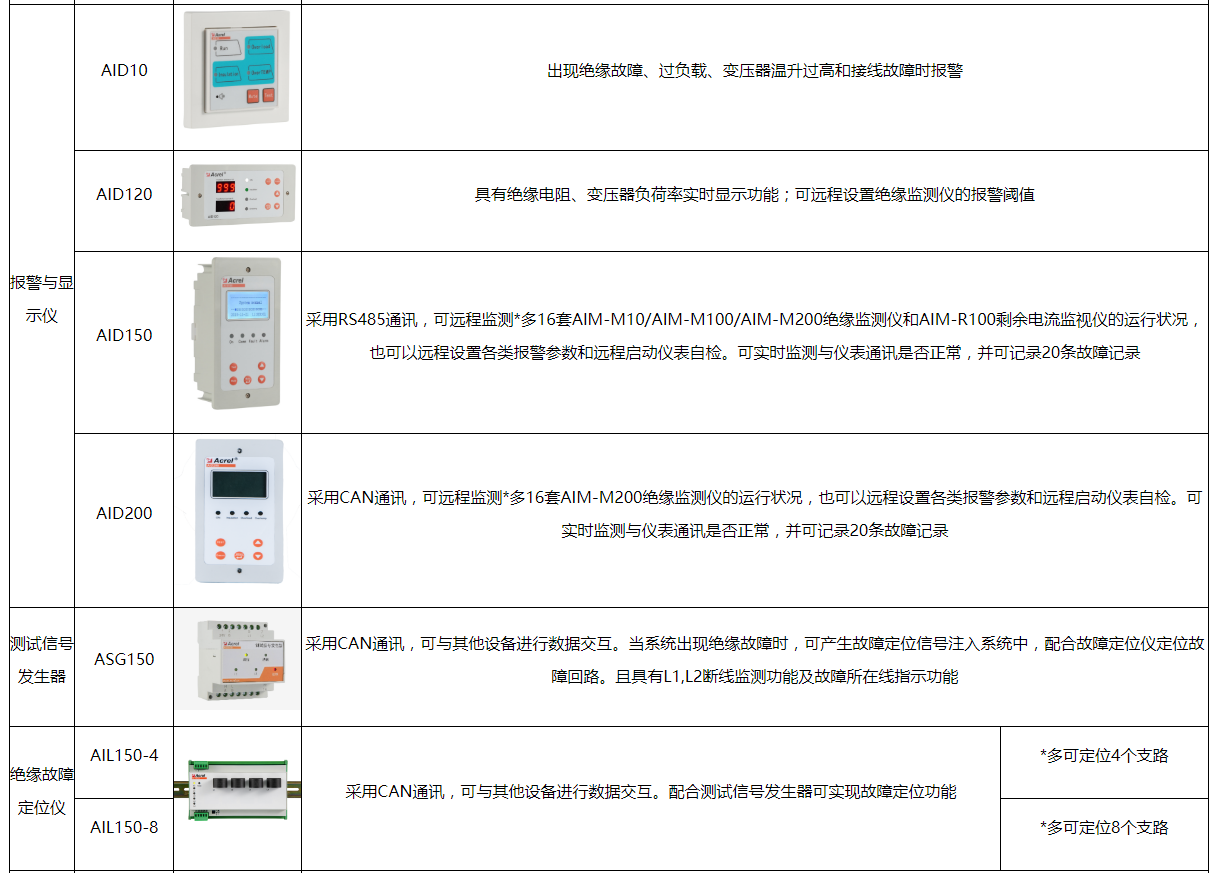

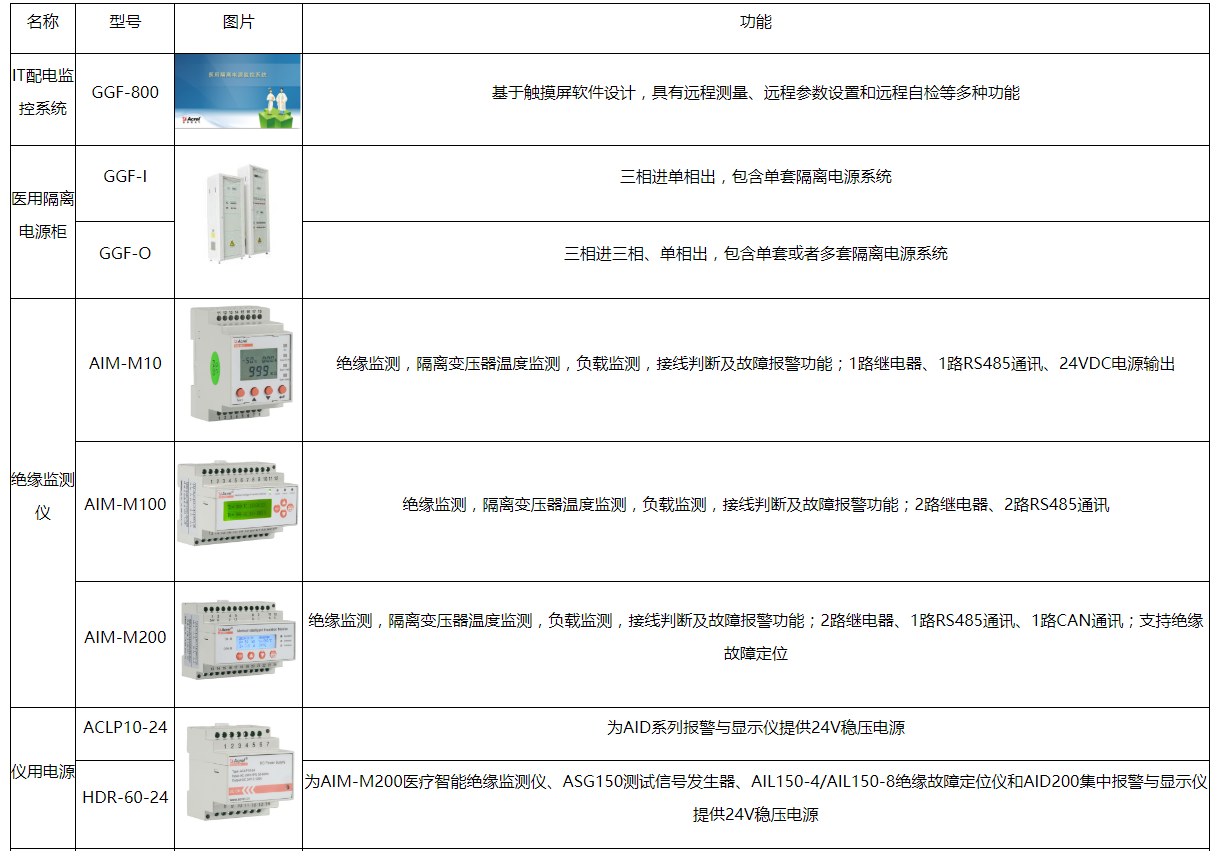

3.安科瑞產品功能及技術參數

4.結語
4.1普通病房電氣設計
病房內的照明設計要與住所的照明設計相似，在病房內要設置兩種照明，一種是一般的照明，另一種是床頭照明。并且照明的光不要使病人產生不適感，應該采用顯色性高的光源，一般以白熾燈為主。熒光燈也可以，精神病人病房除外。床頭照明燈設置時，要減少病人間的相互干擾，允許90-150。范圍的橫向移動。目前，病床的電氣裝置的安裝應該以多功能控制板為主，將平時病人所需的一切設施全都組裝在控制板上，使用起來更加的方便。
4.2護理單元的護理照明
在病房中，在設計走道照明時，除了要按照一般建筑的要求設計外，還要在走道內設置腳燈，并且在病房內也要設置腳燈，以嵌人式為主進行安裝，距離地面0．5m的高度。在護理單元的疏散通道和疏散門中應該設置燈光疏散標志，其需要滿足消防要求。

參考文獻：

[1]方毅立．醫院手術室電氣照明設計[J]建筑電氣，2004，(O4)．
[2]歐陽東．醫院建筑的電氣節能設計探討[J]．中國醫院，2006，（10）.
[3]張建波.醫院病房樓電源系統的設計
[4]安科瑞企業微電網設計與應用手冊.2022.05
