【摘要】：本文介紹了智能照明系統的主要特點、主要功能和使用后可以達到的效果。實現照明控制系統的智能化主要有兩個目的:一是可以提高照明系統的控制和管理水平，降低照明系統的維護成本；第二，可以節約能源，降低照明系統的運行成本。2009年7月，國家電網公司提出了建設統一強大智能電網的戰略目標，變電站采用符合智能變電站建設要求的智能照明系統。

1.引言
     隨著計算機技術、網絡技術和通信技術的發展，智能控制系統已經成為必然趨勢。它擁有先進的軟硬件設施，專門監控和管理各種類型的建筑設備，以滿足智能變電站的各種智能使用和管理需求。
智能化照明控制系統的基本概念
智能照明控制可以根據環境變化、客觀要求、用戶預訂需求等情況自動收集照明系統中的各種信息。，并對收集到的信息進行相應的邏輯分析、推理和判斷，并以要求的形式存儲、顯示和傳輸分析結果，以達到預期的控制效果。智能照明系統的主要功能有:照明控制、窗簾控制、安全防范等。，可以實現燈光的開關控制、調光控制、分散和集中控制、遠程控制、延遲控制、定時控制、光線感應控制、紅外線遙控控等易于維護的方式。

2.智能照明控制系統的主要特點
     采用計算機技術、通信技術和數字調光技術相結合，使照明系統自動化，從傳統的普通開關過渡到智能開關。其主要特點是:系統可以控制任意電路的連續調光或開關；場景控制采用各種傳感器自動控制照明；人體紅外檢測可以控制照明；在某些情況下，室內光線可以根據室外光線的強度進行調整；時間控制；燈光可以用手持紅外遙控器控制；系統可以連接到互聯網；整個系統只需要一條總線，沒有大量的電纜敷設和復雜的控制設計；控制模塊安裝在原始終端。

3.概述
     ALIBUS智能照明產品采用RS485總線技術，技術成熟可靠，安全穩定。開關驅動具有獨立工作的能力，適用于一些中小型項目；模塊化設計，可隨意拼接擴展，同時預留I/O口和Modbus接口，還可滿足與AcrelEMS企業微網管理云平臺進行數據交換的需要。
3.1應用場所
適用于各類智能小區、醫院、學校、酒店、體育場所、機場、隧道、車站等大型公共建設項目的照明控制要求。

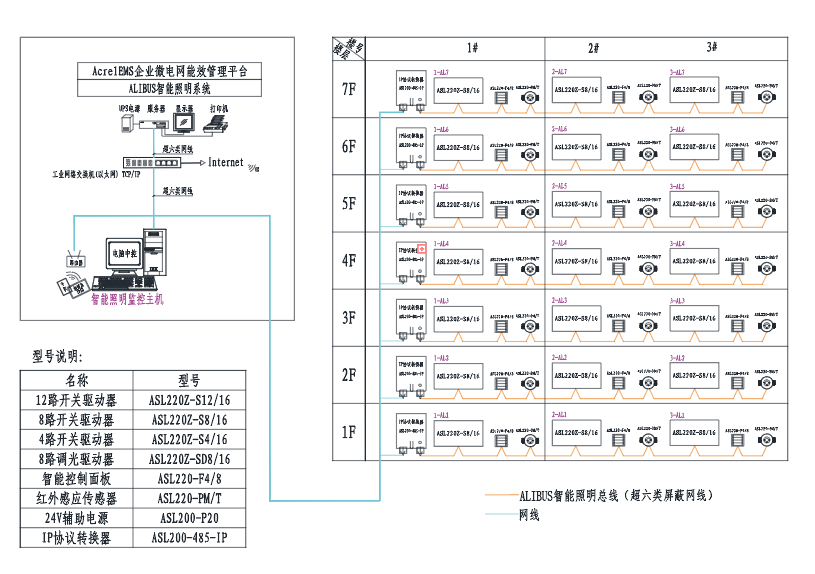

3.2系統結構


3.3系統功能
(1)對每個模塊的在線狀態進行實時檢測和顯示，并對現場受控電路的開關狀態進行反饋，監控界面根據每個樓層分區的布局和電路列表進行瀏覽。
(2)當模塊離線、網關設備斷線或狀態反饋和控制命令不一致時，會發生故障報警，并在界面中記錄和顯示故障報警信息。
(3)單個照明電路可以實現開關控制；每個模塊和樓層都有相應的模塊控制開關和樓層控制開關，也可以實現一個模塊或整個樓層的開關控制。
(4)開關驅動器支持過零觸發功能，交流電過零時只進行負載(燈具)的分合操作；可以有效減少電磁干擾和對電網的影響，延長燈具和控制裝置的使用壽命。
(5)每個照明電路都可以預設斷電狀態。當照明電源斷電時，開關驅動器會自動切換到預設斷電狀態；確保燈具的開關狀態在重新上電時得到確定和控制。
(6)拖動調光控件。照明設備可以從0%調光到100%，單個照明電路可以實現調光控制。調光控制可以控制一個模塊的照明電路，也可以控制多個照明電路，通過圖標的照明狀態反饋現場開關的狀態。
(7)點擊場景控件，打開或關閉相應的場景設置。不同的場景模式和場景功能顯示在軟件界面上，相應的場景狀態是打開還是關閉通過照明圖標顯示。
(8)設定時間，確定時間點后，設定事件點執行的動作，設定燈在設定時間點亮或熄滅。
(9)系統可以通過預設當地經緯度信息自動計算日升日落時間；根據天文時鐘控制照明開關，實現日落開燈、日出關燈的功能。
(10)所有定時控制計劃都可以分發并保存到驅動模塊；當上位機系統出現故障或模塊離線時，驅動模塊可以在不影響日常照明控制效果的情況下，利用自己的RTC時鐘維持定時控制計劃的正常執行。
(11)系統結構為分布式總線結構；系統中的所有組件都可以獨立工作，而不依賴其他組件；系統中的所有組件都可以通過設置程序來實現功能的多樣性。
預留BA或第三方集成平臺接口，使用modbus、opc等方法。

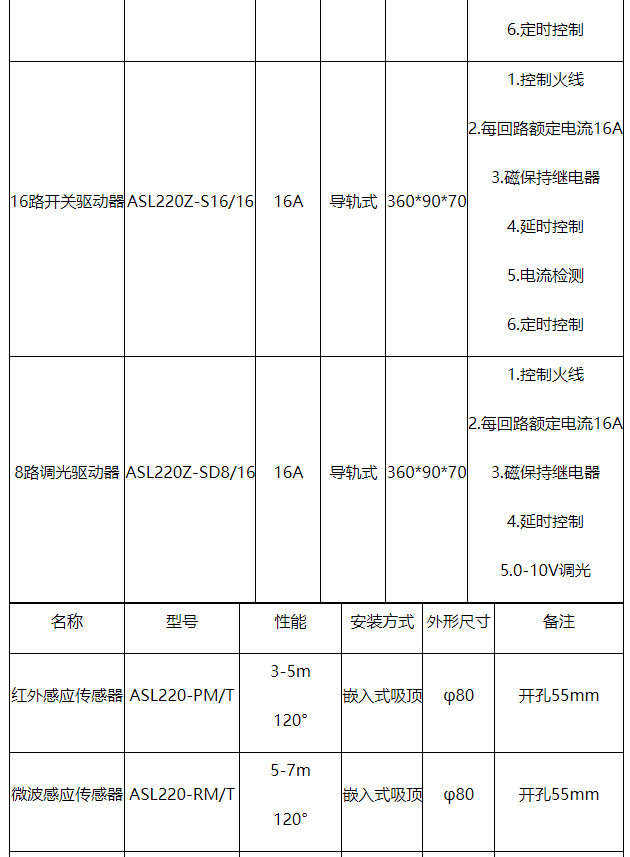

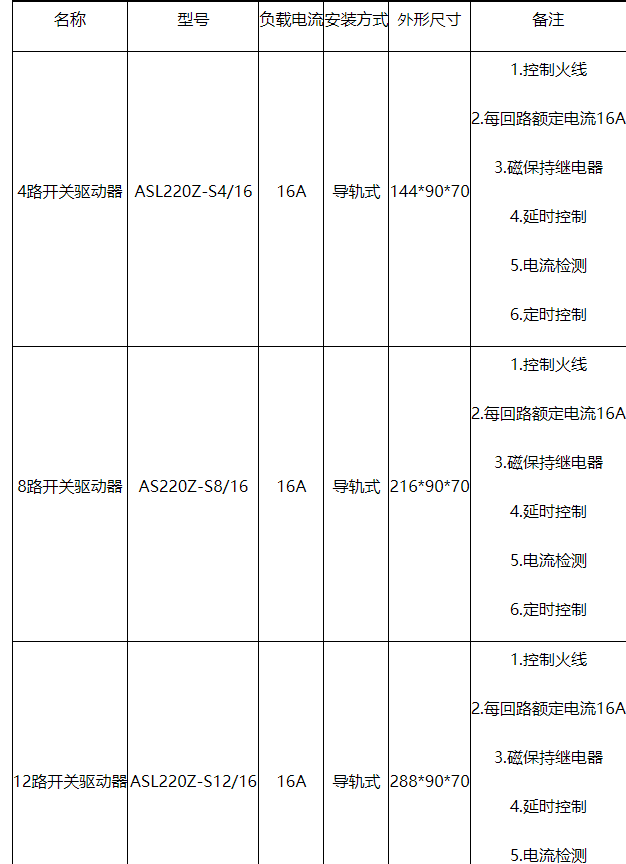

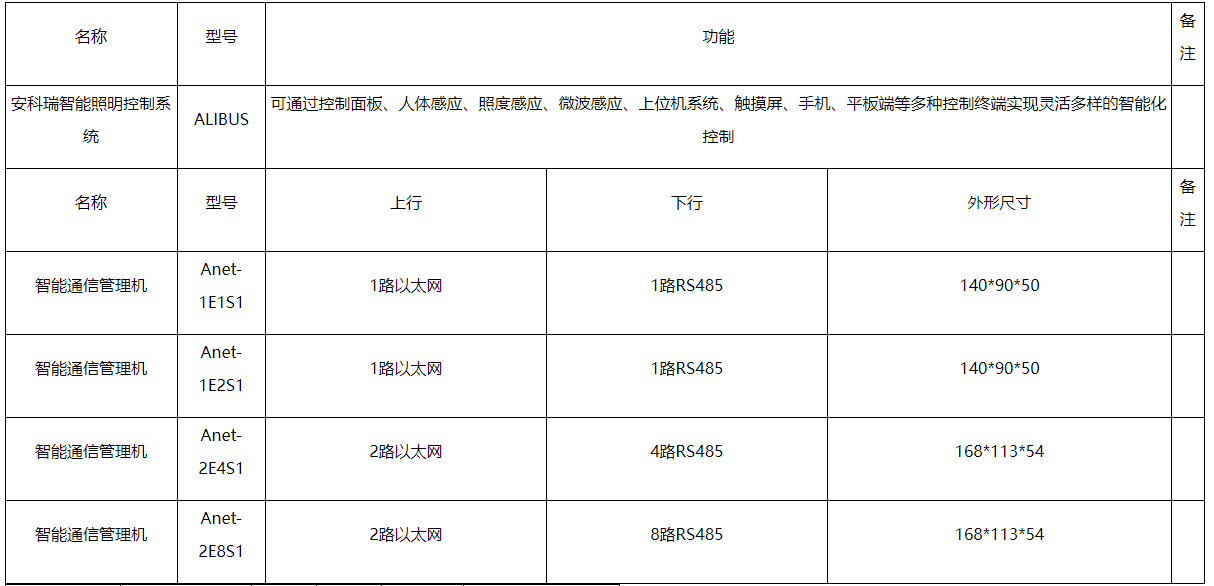

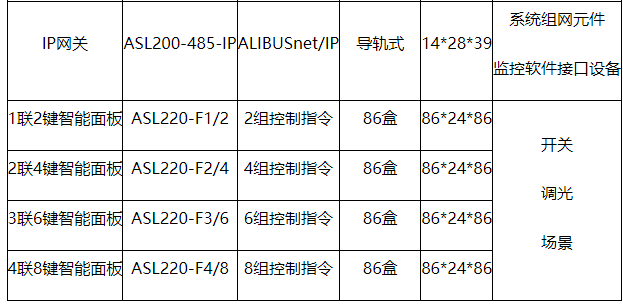

3.4設備選型

4.結束語
     采用智能照明控制系統帶來的好處主要表現在：照明控制智能化、照度的一致性、場景變換靈活、可觀的節能效果、延長光源壽命、提高管理水平、減少維護費用。今后，它將繼續朝著智能化、小型化、標準化的方向發展。把照明控制箱和智能控制器集成到一個箱體內，做成一體化照明智能控制箱，使用時只需連接外部連線，安裝更方便，使用更可靠，也更加節省人力、物力、財力，帶來更大的經濟效益，實用價值更高。因此，智能照明控制系統在智能變電站中的應用已引起了人們的高度重視，并具備良好的發展前景。

參考文獻：
[1]陳一才．智能建筑電氣設計手冊[K]．北京：中國建材工業出版社，1999．
[2]GB50034-2004.建筑設計照明標準[s]．
[3]趙哲身．智能建筑控制與節能[M]．北京：中國電力出版社，2007．
[4]Q／GDW383-2009.智能變電站技術導則[s]．
[5]任孝岐.楊揚.吳瑜琿.智能照明系統在智能變電站中的應用研究.
[6]安科瑞企業微電網設計與應用手冊.2022.05
