摘要：針對高校教學建筑能效監督效率低的問題，闡述了基于物聯網技術的智能校園建筑能效監督系統的整體設計、分層設計、硬件系統設計、軟件系統設計和功能測試。通過對能耗監督系統關鍵功能的測試，測試效果良好，結果符合設計要求。

1.引言
     隨著我國社會經濟的快速發展，工業化和現代化進程穩步推進，資源和能源的合理利用始終影響著經濟和社會的發展。根據《中國建筑能耗報告2020》，2005年至2018年，建筑運行階段能耗從4.8億tce(噸標準煤)增長到9.5億tce，年平均增長率為5.39%。《重點用能單位節能管理辦法》自2018年5月1日起施行，要求重點用能單位提高能源利用效率，控制能源消費總量。有效的建筑能耗監測是實現節約型校園的重要組成部分，迫切需要配備能耗監管系統來控制能源消費。根據高校教學建筑能耗現狀，設計了基于物聯網技術的智能校園建筑能效監管系統。系統引入ZigBee和WiFi無線傳輸技術，以理想教室為研究對象，收集溫度、流量、功耗數據，建立相應的內部數據傳輸網絡，借助云服務器平臺總結數據，分析教室空調制冷、水加熱能源效率，清晰控制校園建筑能耗，為節能改造提供依據。

2.系統的整體設計
2.1系統設計框圖

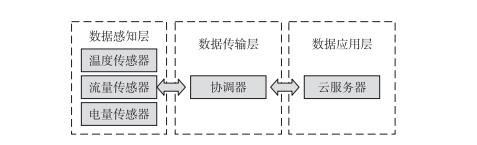

基于物聯網的能效監管系統由能耗數據感知層(獲取數據)組成、由數據傳輸層(數據匯總和上傳)和數據應用層(數據顯示)組成，系統總體設計框圖如圖所示。

數據感知層（獲取數據）由大量的傳感終端組成，收集到的數據匯總到數據傳輸層的協調器，接收能耗數據并上傳到數據應用層。數據應用層由Onenet云服務器支持，具有數據整理、分析、顯示等功能，為相應教室的空調制冷和水加熱能源效率評價提供數據支持。同時，云服務器可根據能耗數據上傳路徑發布指令，控制傳感終端。
2.2系統網絡拓撲設計系統網絡拓撲設計

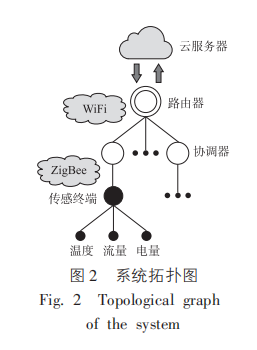

該系統采用ZigBee網絡技術。ZigBee網絡通常由三個節點組成：協調（Coordinator）、路由器（Router）、終端（EndDevice）。協調器和終端設備節點形成星形網絡拓撲結構，如圖所示。
從圖中不難看出，傳感器終端連接各種傳感器來收集能耗數據。協調器用于創建和領導Zigbee網絡。協調器節點又稱聚合節點，將多個終端設備節點放置在不同的位置。它們將收集到的數據傳輸到聚合節點，先處理數據，然后通過WiFi模塊將數據傳輸到網關。網關與云服務器通信，上傳能耗數據，發布遠程指令，將Zigbee網絡與互聯網連接，實現萬物互聯的目標。

3硬件系統選型
3.1主控制器選型
CC2530單片機是CC2530單片機，CC2530用于2.4GHziEE802.15.4、ZigBee和RF4CE應用的片上系統（SoC）解決方案。Z-STACK協議棧以ZigBee為聯盟認定的參考協議，使得編譯和修改相關程序不易出錯。
3.2溫度傳感器選型
溫度傳感器為DS18B20，用于測量氣體溫度和水溫，具有接線方便、精度高、擴展方便、覆蓋范圍廣的特點。任何DS18B20都可以存儲在同一條單線總線上，允許溫度敏感器件放置在許多不同的地方。總線設計可以通過尋求平均值來使測量結果更準確，并節省ZigBee節點。
3.3流量傳感器選型
流量傳感器型號為霍爾流量計，安裝在加熱水管上檢測進水流量。霍爾流量計的額定工作電壓為DC5V，通用性好，使用方便。
3.4電量變送器選型
功率變送器為SUI-101A，具有精度高、兼容性好的優點。*大測量電壓為AC400V，電流上限為30A，具有一定的載荷能力，內置防雷保護，安全性好。

4.高校綜合能效解決方案

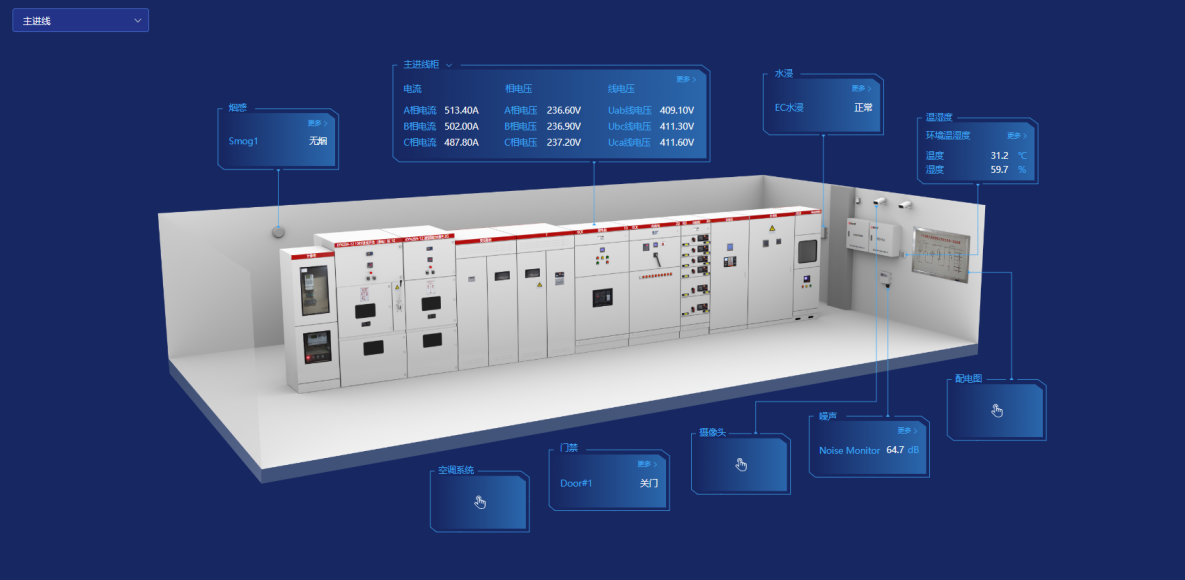

4.1校園電力監控與運維
集成設備所有數據、綜合分析、協同控制、優化運行、集中監控、集中監控、數字檢查、移動運維、團隊優化整合，減少人力配置。



4.2后勤計費管理
采用先進的網絡抄表支付管理技術，實現電、水、氣等能源綜合收費，實現遠程抄表、費率設置、賬單統計匯總等，支持微信、支付寶、一卡通等充值支付方式，可設置補貼方案。通過能源支付管理，培養能源群體和部門的節能意識。
4.2.1宿舍用電管理
學生宿舍用電管理控制：基本用電量和定期通斷功能可批量發放；可識別惡性負荷，檢測非法電氣，獲得非法用電跳閘記錄。
4.2.2店鋪水電收費
對校園超市、商鋪、食堂等個人水電用能進行預付費管理。
4.2.3充電樁管理平臺
充電樁在“源、網、荷、儲、充”的信息能源結構中是必不可shao的。充電樁的應用管理也是校園生活服務不可缺shao的一部分。
4.2.4智能照明管理
通過對高校路燈的全面監控，提供靈活智能的路燈管理，實現校園內任何線路、任何路燈的定時開關、強制開關、亮度調節和定時控制方案的靈活設置，確保路燈照明的智能控制和高效節能。
4.3能源管理系統
對校園水、電、氣等接入能源進行統計分析，包括同比分析、環比分析、損耗分析等。了解總能耗和能源流量。
根據校園建筑的分類，收集和統計各種建筑功耗數據。如辦公建筑、教學建筑、學生宿舍等，分析數據分類，提供領導決策，提高管理效率。
構建符合校園節能監管內容和要求的數據庫，自動完成能耗數據采集，自動生成各種形式的報表、圖表和系統的能耗審計報告，監控能耗設備的運行狀態，設置控制策略，實現節能目標。
4.4智能消防系統
基于物聯網、大數據、云計算等現代信息技術，智能消防云平臺連接分散的火災自動報警設備、電氣火災監控設備、智能煙霧探測器、智能消防水等設備形成網絡，智能感知、識別、定位，實時動態收集消防信息，通過云平臺數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格管理、實施多責任監督等目標。實現無人值守智能消防，實現智能消防“自動化”、“智能化”、“系統化”需求。從火災預防，到火災報警，再到控制聯動，在統一的系統平臺上運行，用戶、安全人員、監管單位可以通過平臺直觀地看到各種消防設備和傳感器的運行，在細節、火災等緊急和非緊急情況下，在幾秒鐘內，相關報警和事件信息通過手機短信、語音電話、電子郵件提醒和應用推送，可以快速通知相關人員。

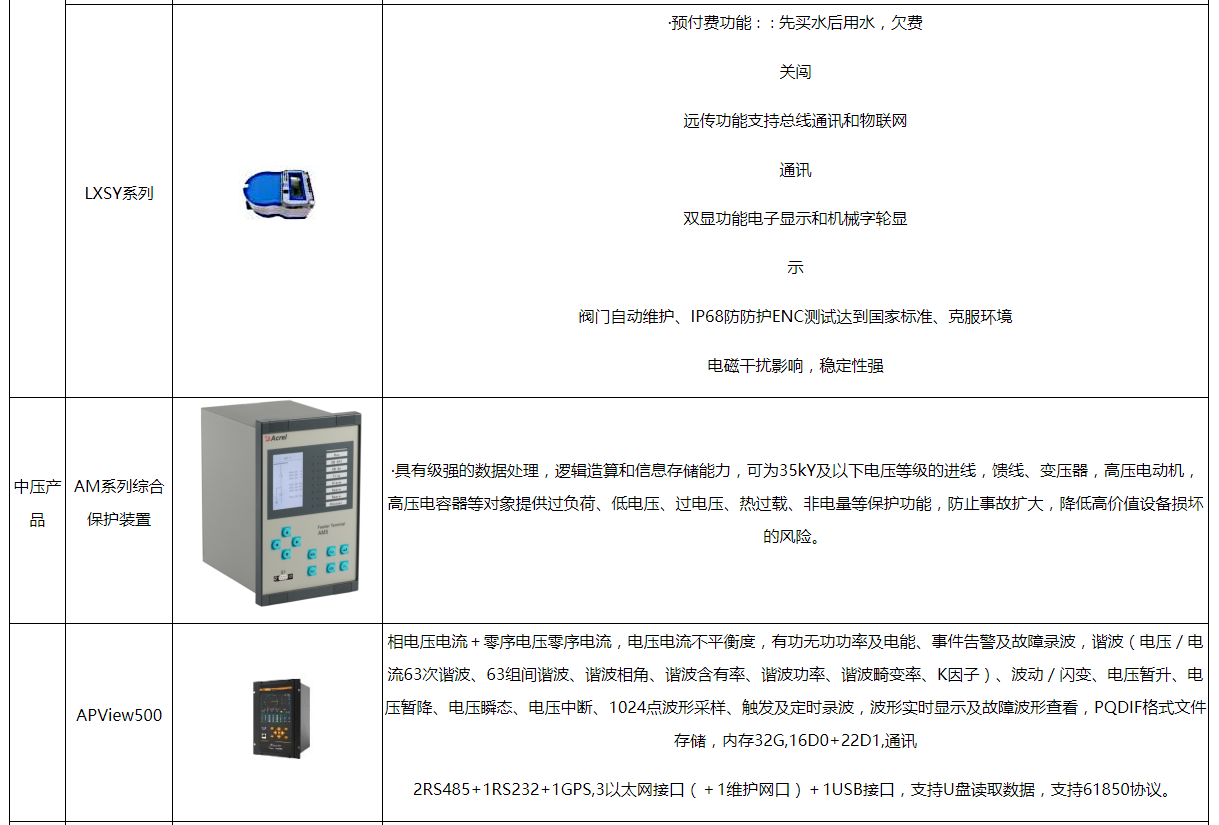

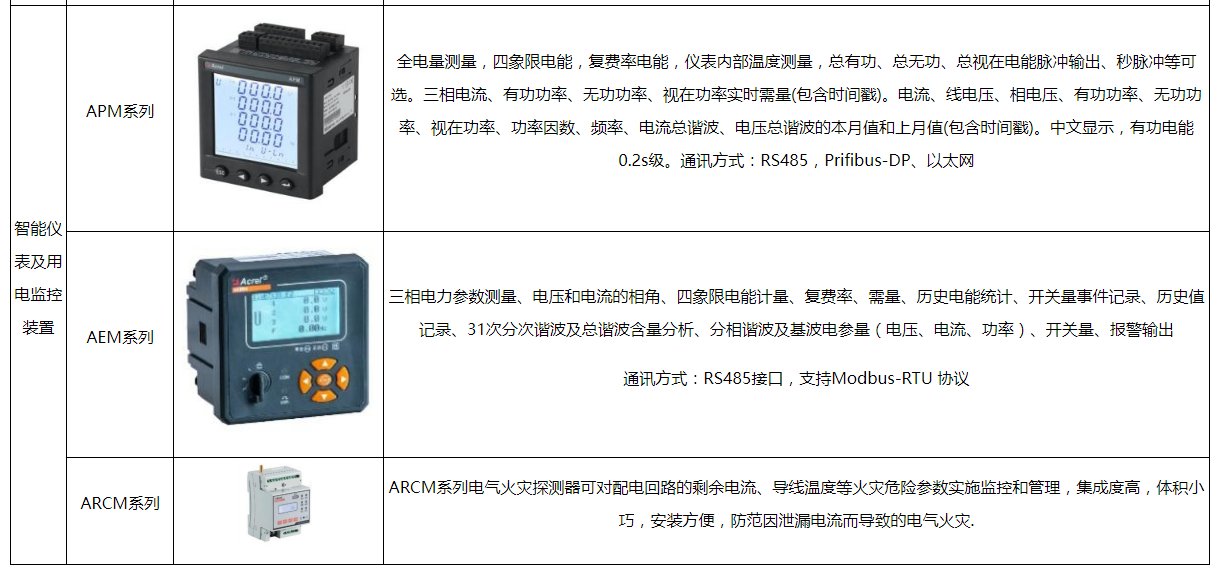

5.平臺部署硬件選型

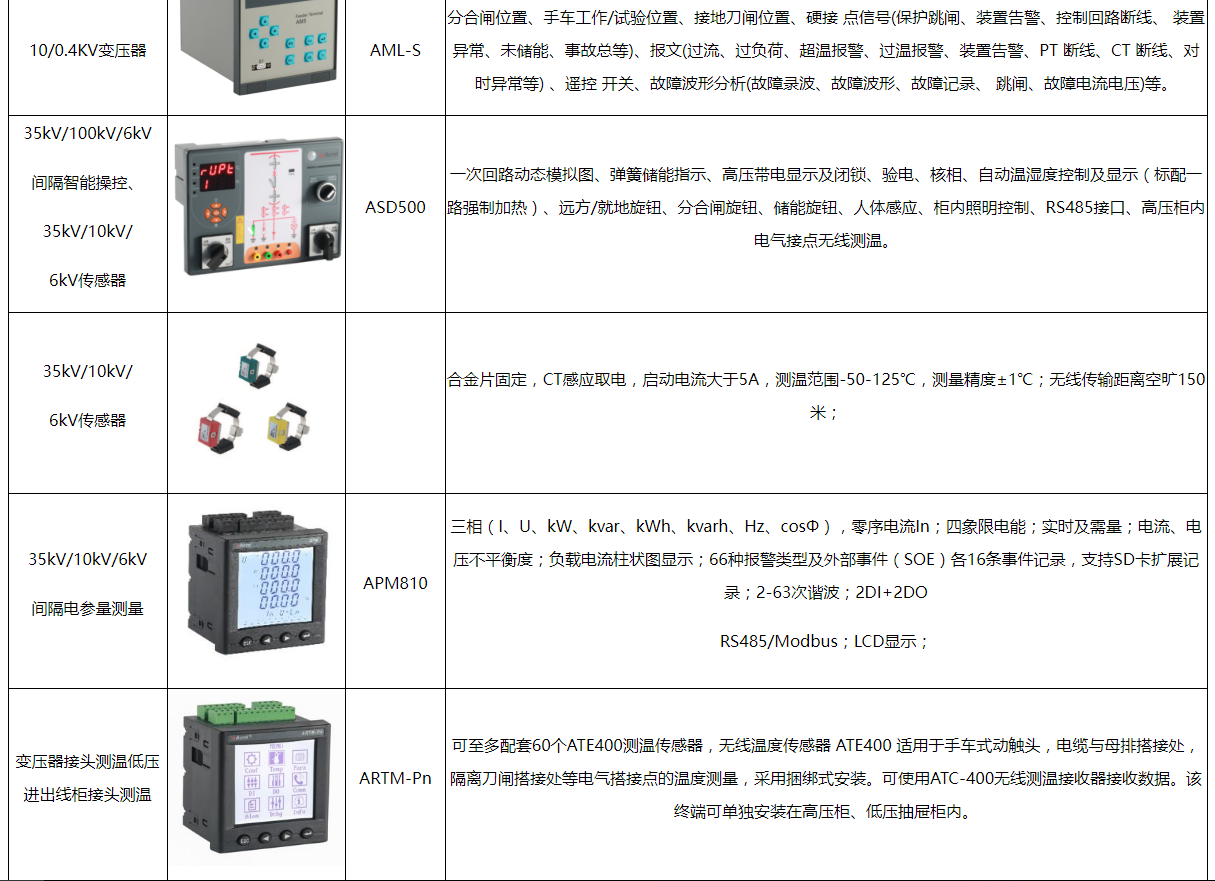

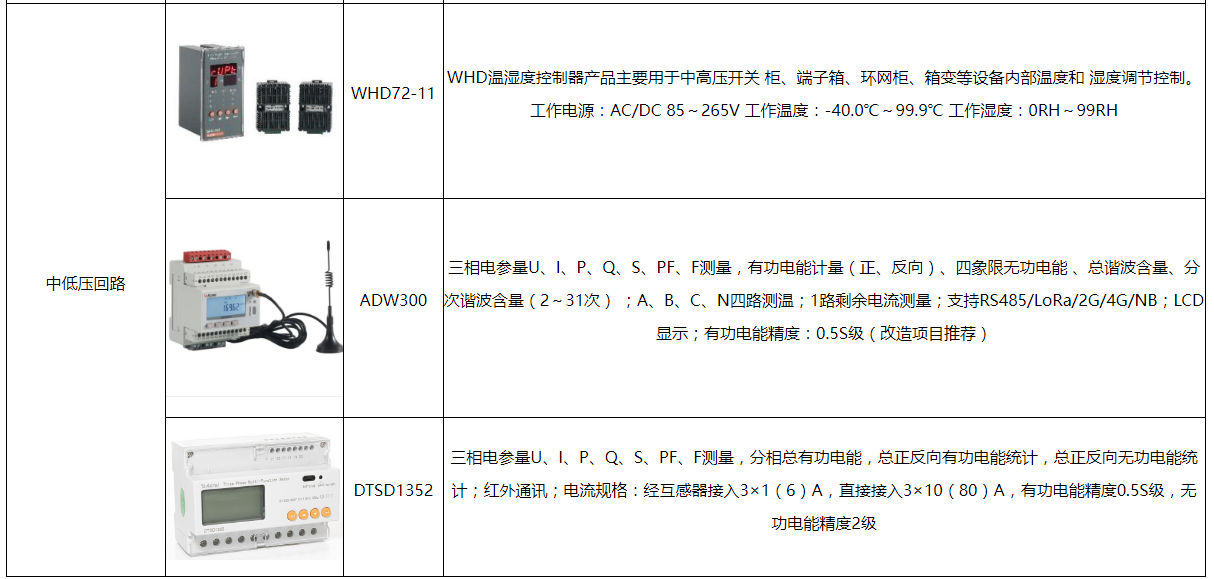

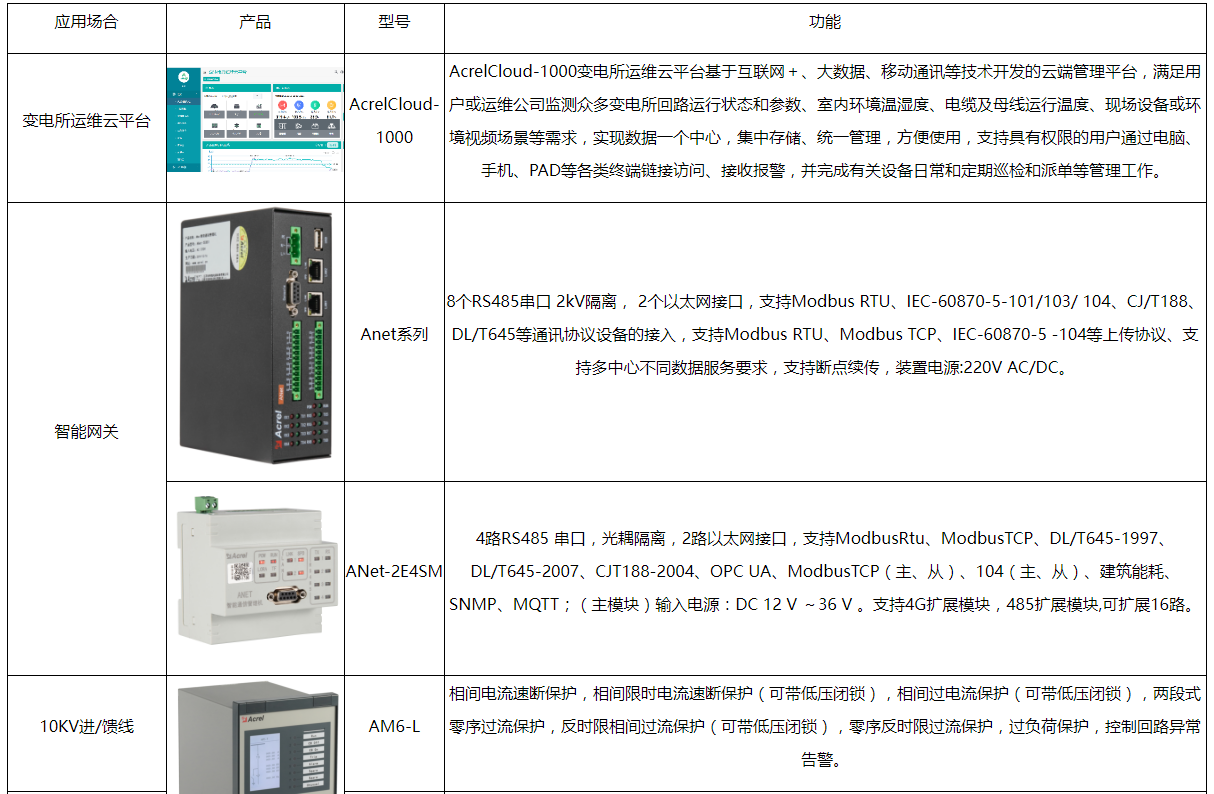

5.1電力監控與運維平臺



5.2后勤計費管理

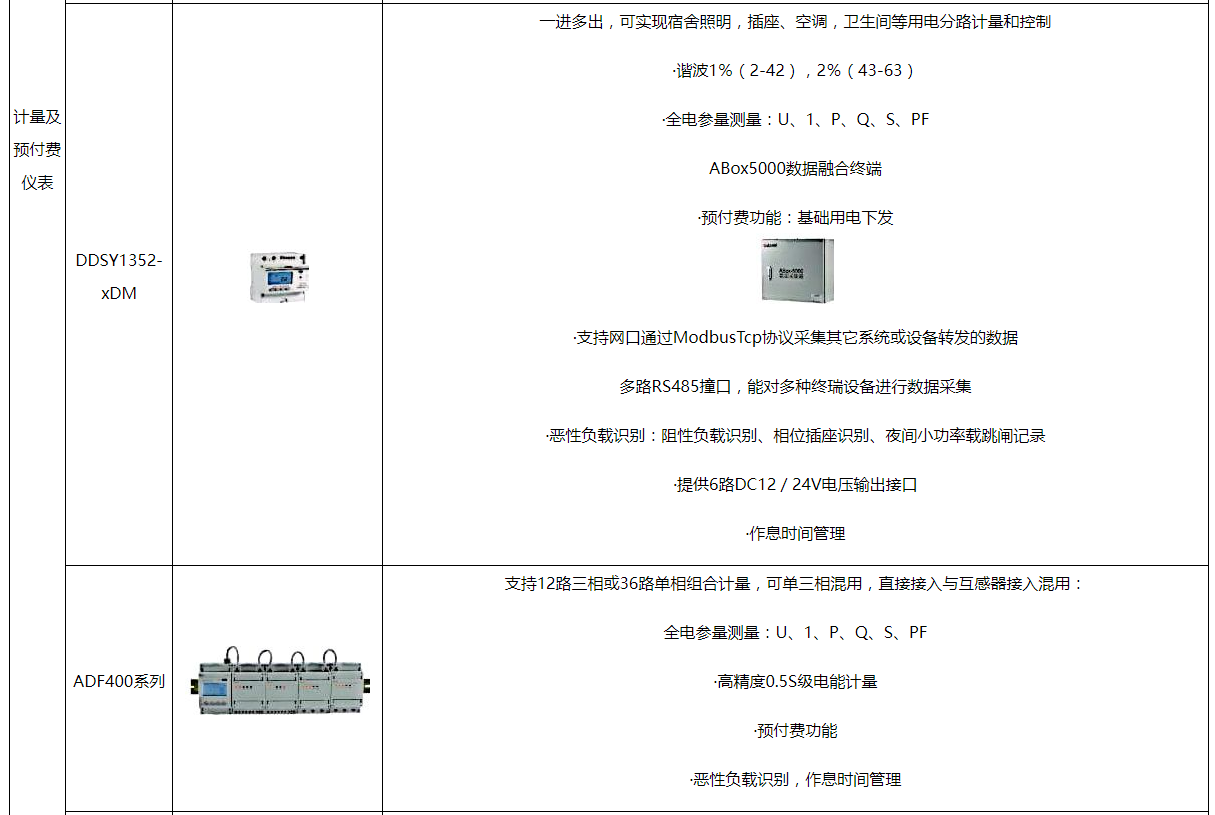

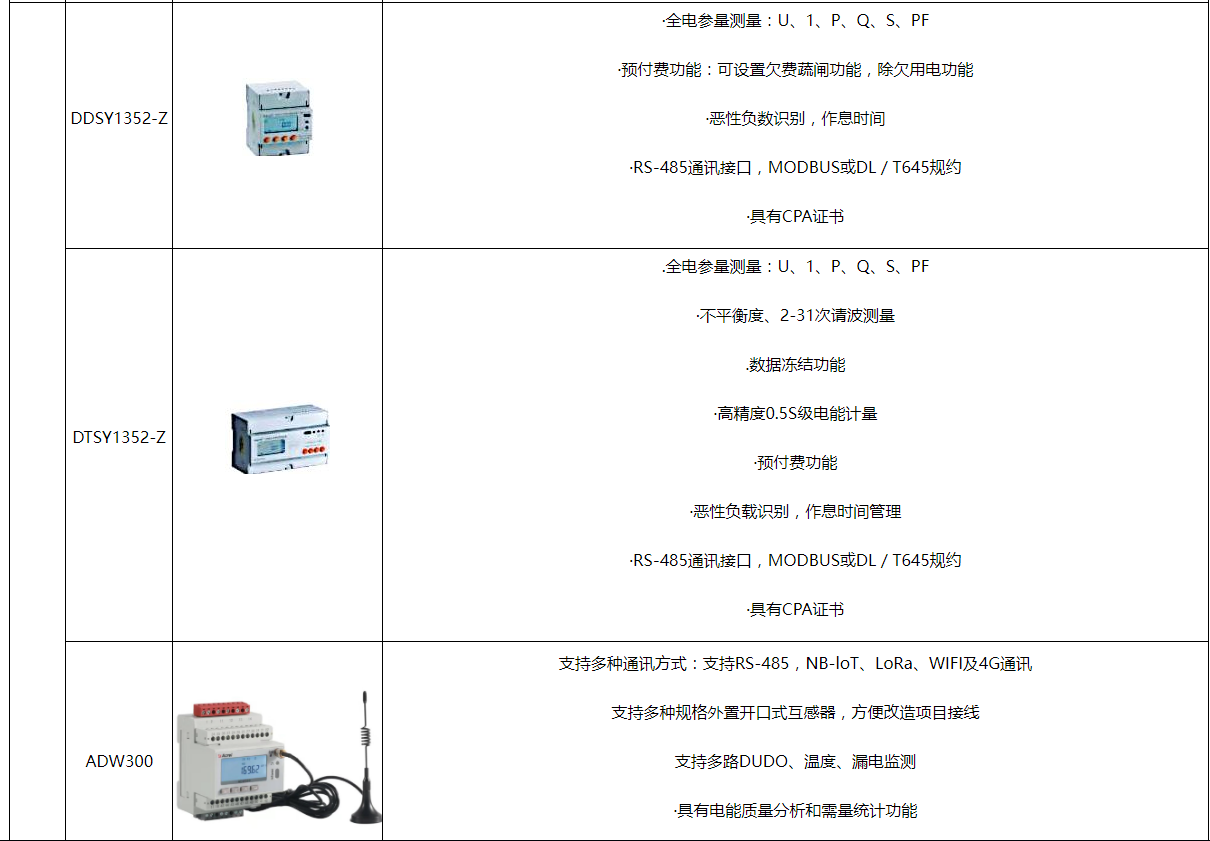

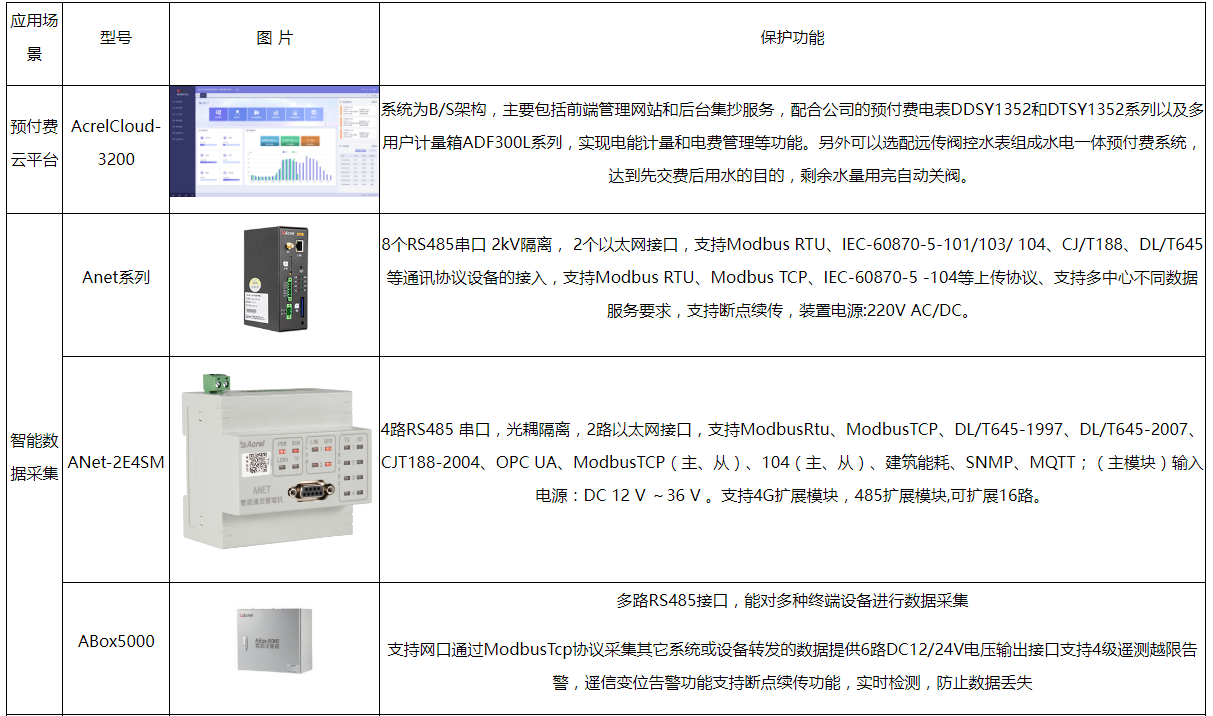

5.2.1宿舍/商業預付費平臺


6.結束語
     在節能減排的大背景下，對能源消耗占比較大的校園建筑進行有效能效監管意義重大。本文設計的基于物聯網技術的智慧校園建筑能效監管系統，實現了建筑能耗分類、分項和分戶監管等功能，為優化高校建筑能源消耗管理和節能改造提供依據。

【參考文獻】
【1】巫春玲，周 潛，任 凱，王致垚.基于物聯網的智慧校園能效監管系統設計[J].建筑電氣，2022，15（09）：64-69.
【2】中國建筑節能協會.中國建筑能耗研究報告2020[J].建筑節能（中英文），2021，49（2）：1-6.
【3】高校綜合能效解決方案2022.5版.
【4】企業微電網設計與應用手冊2022.05版.
