基本信息：

項目名稱：蘇州華旃航天電器有限公司項目

項目地點：蘇州

項目簡介：

      本項目系統采用Acrel-3000WEB電能管理系統，服務器位于本地監控值班室，變電所現場設置數據采集箱，通過內部網絡到運維平臺服務器。現場所有配電回路均配備多功能儀溫濕度檢測、煙霧傳感器等。

系統結構描述

      Acrel-3000WEB電能管理系統采用分層分布式結構進行設計，整體架構如下：

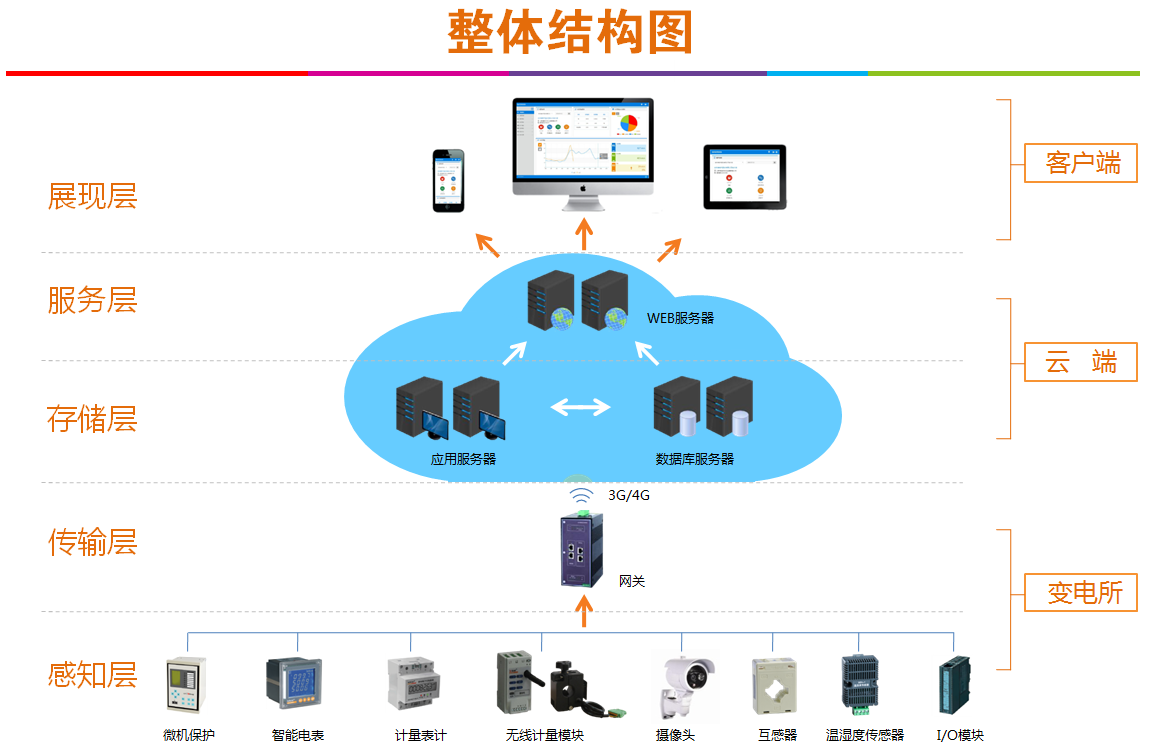

系統結構圖

       如系統結構圖所示：運維云平臺包含站控管理層（運維軟件）及網絡通訊層（變電所數據網關），現場安裝多功能電力儀表及無線測溫系統。

系統實現的功能：

數據采集與處理

      數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。

      數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

人機交互

      系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

歷史事件

      歷史事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

數據庫建立與查詢

      主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

用戶權限管理

      針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

遠程報表查詢

      報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印。同時本程序還向用戶提供了對生成的報表文件管理功能。

報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。

用戶報告

       用戶報告展示了選中變配電站在選定時間內的信息，主要分為變配電站概況、用電量分析（包括日耗電量分析和線路能耗排名）、變壓器運行情況（涵蓋了各個變壓器及其對應的日負荷分析和日功率因數分析）、時間統計（包括遙測越限事件和遙信變位事件）、現場運維情況（巡檢過程中的設備缺陷及其處理情況）五個模塊。
