基本信息：

項目名稱：安榆林市科技館

項目簡介：

      安榆林市科技館位于陜西省榆林市，現場共有一間配電室該項目變電所數據上傳至我司云平臺，采集配電室內的多功能儀表以及環境檢測傳感器的數據。配電室內所用儀表為安科瑞PZ、ARTU系列，建大仁科的溫濕度變送器及水浸傳感器，百仁吉的煙霧傳感器，圖睿安防的門磁開關、螢石網絡的攝像頭，旨在通過該系統實現榆林市科技館配電系統的管理和檢測，實現對配電系統電氣參數、開關狀態以及環境參量的24小時不間斷監視，并可以通過APP、短信和系統進行實時預警。

      系統采用AcrelCloud-1000變電所運維云平臺，系統托管于我司運維平臺，變電所現場設置數據采集箱，通過外網將數據傳輸到我司運維平臺服務器。

系統結構描述：

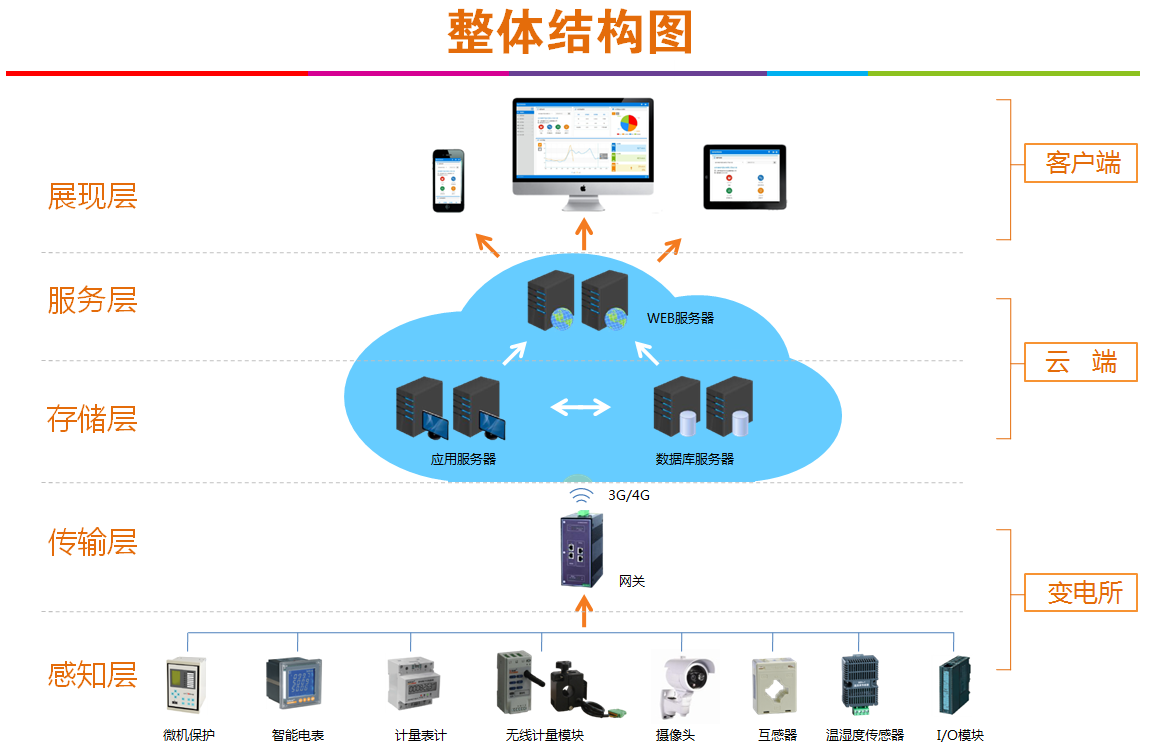

      AcrelCloud-1000變電所運維云平臺采用分層分布式結構進行設計，整體架構如下：

       運維云平臺包含站控管理層（運維軟件）及網絡通訊層（變電所數據網關），現場安裝多功能電力儀表及攝像頭和非電參量監測傳感器。

       網關安裝于現場數據采集箱，采用嵌入式系統，實時不間斷采集數據并現場存儲，進行協議轉換后按照約定協議壓縮上傳云平臺。網關可設置觸發式報警、觸發式主動上傳，具備斷點續傳功能。網關自帶內存可存儲15天左右現場數據，網絡恢復后從斷點繼續上傳數據，保證數據不丟失。為節省流量，正常波動數據可選擇5分鐘間隔上傳，異常數據（變位、越限等）5秒內上傳并推送短信和手機APP。

系統實現的功能：

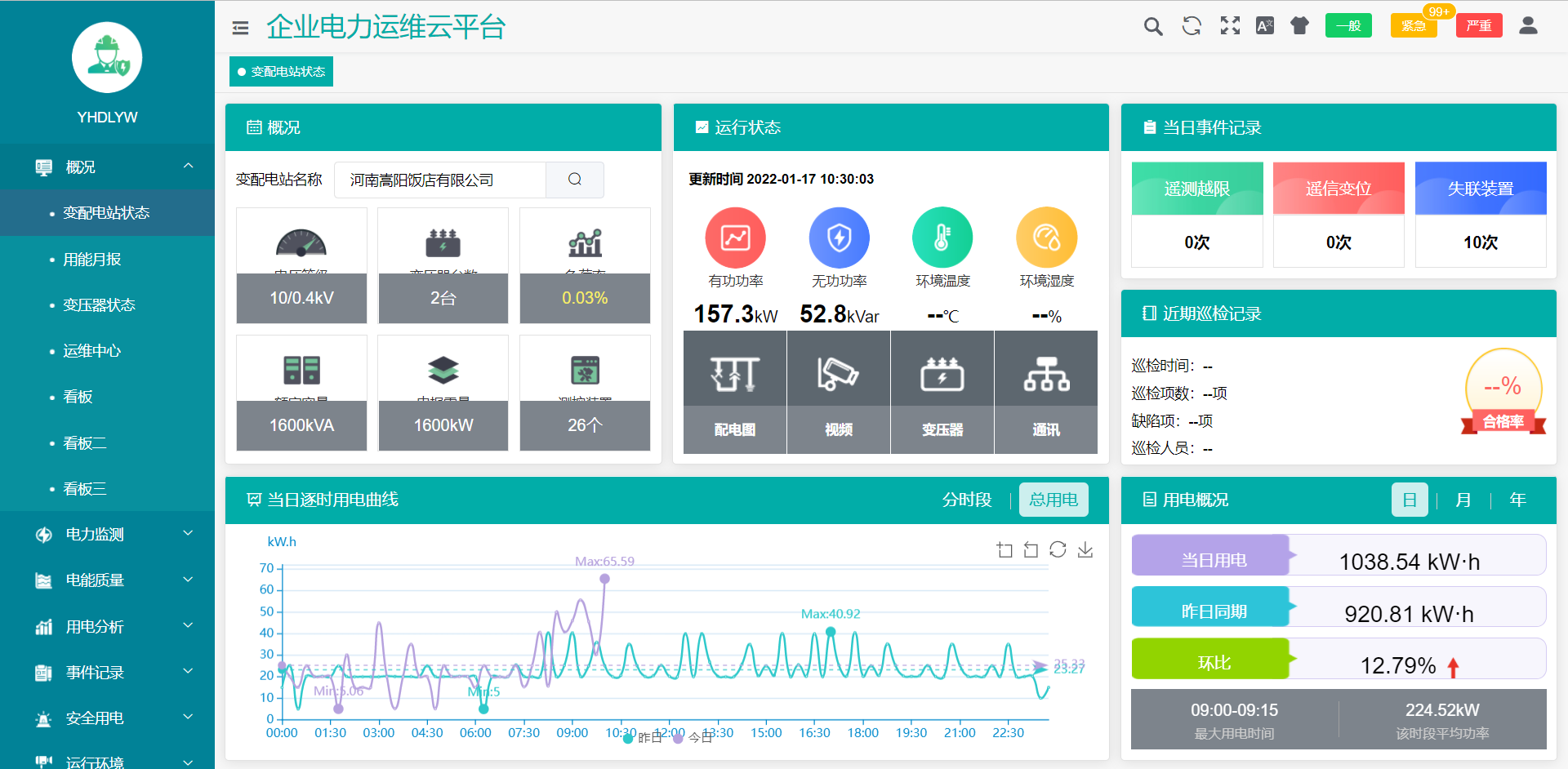

概述

       顯示變電所的基本信息（電壓等級、變壓器臺數、裝機容量、運行容量）、運行狀態（功率、環境溫濕度等 、事件信息(遙信事件、遙測事件）、當日用能情況(逐時用能趨勢、環比用能情況) 。

電力監控

      電力監控”頁面包括配電圖、變壓器監測、電力數據。

變壓器監測

      顯示變壓器的運行狀況，變壓器列表顯示變壓器的電壓等級；變壓器狀態顯示變壓器的運行參數，即變壓器的負荷、功率、電流、電壓、溫度以及功率曲線。

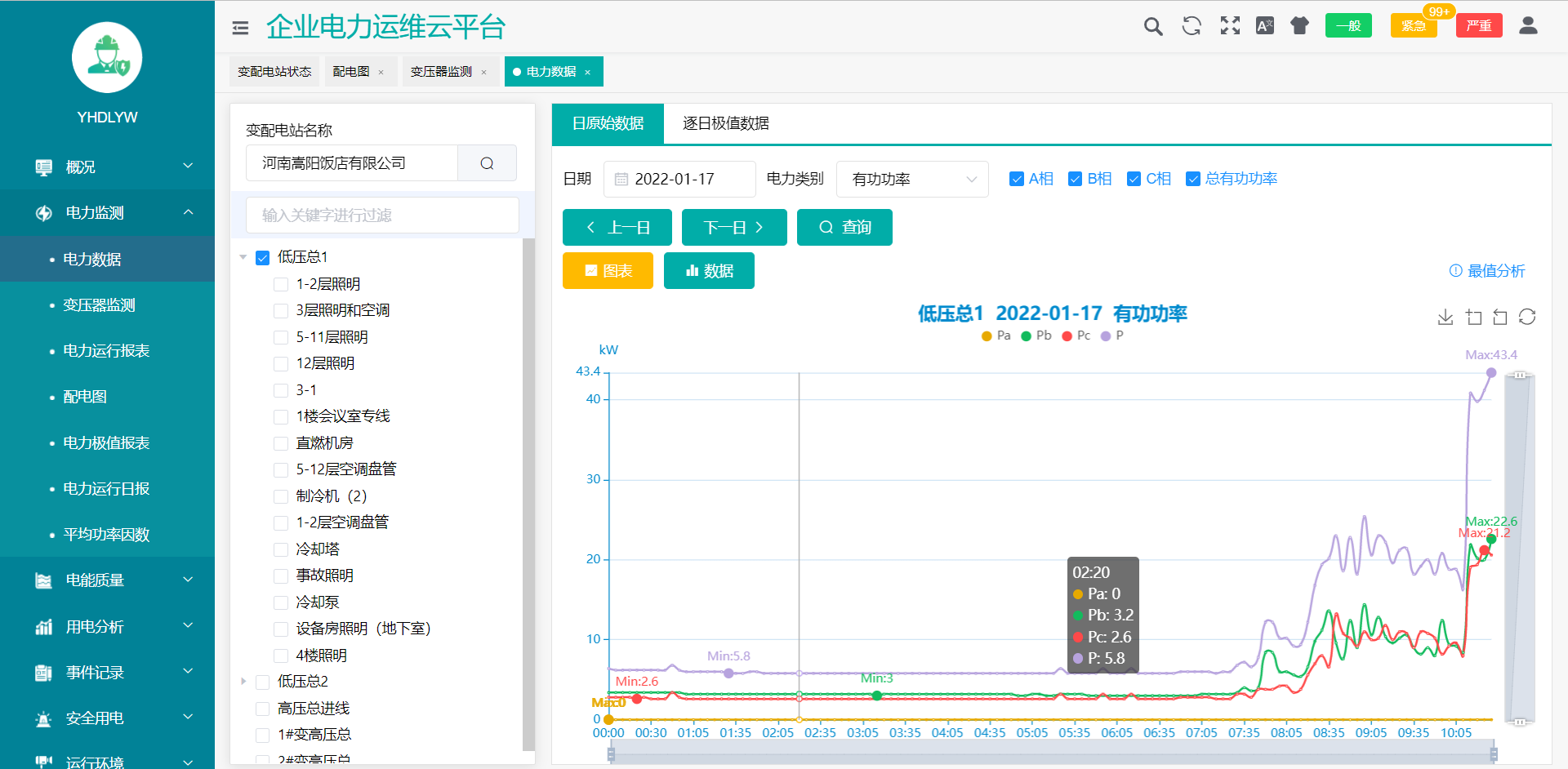

電力數據

      電力數據顯示變電所各回路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率、視在功率等參數，并可導出圖表。

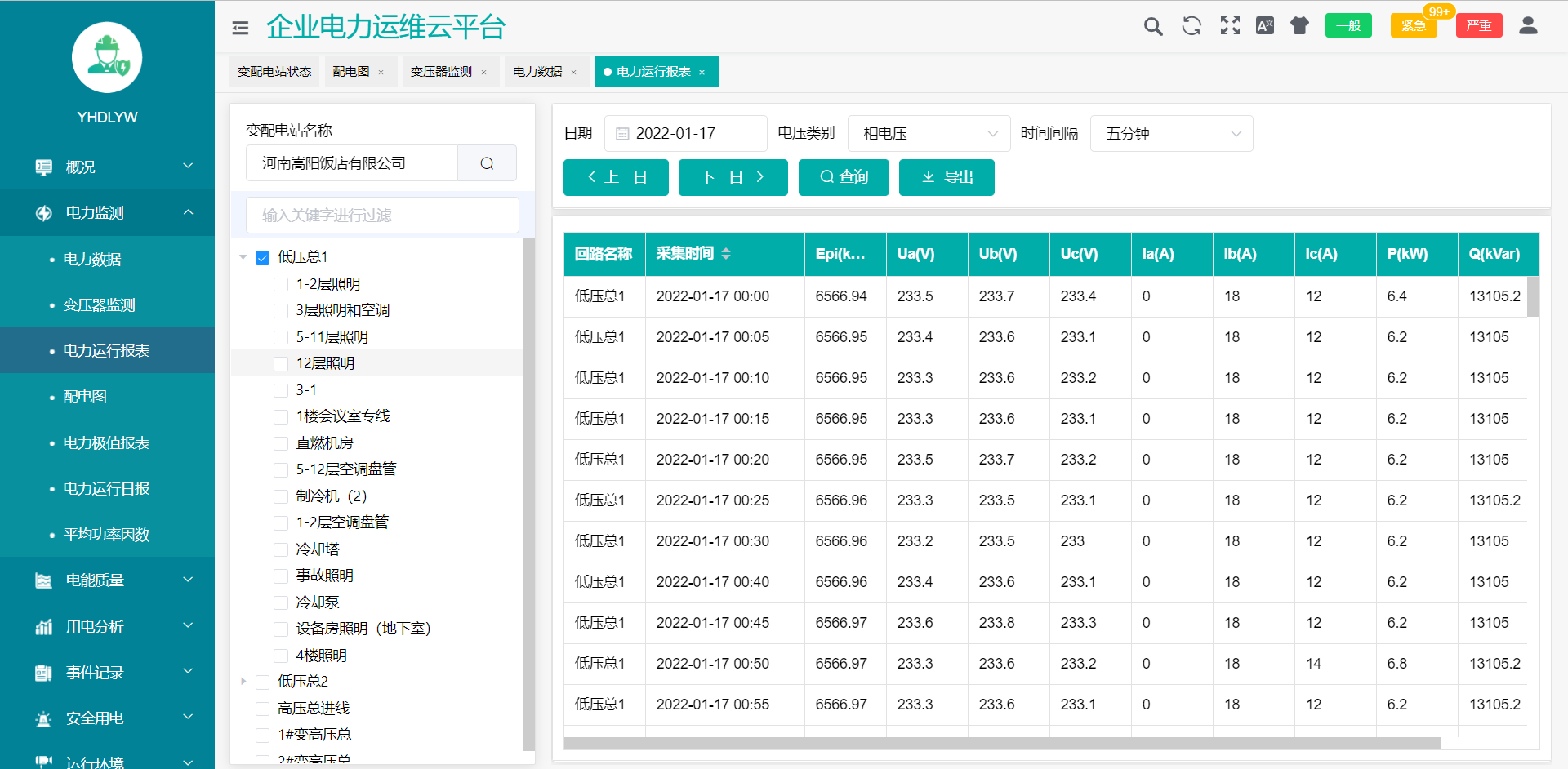

電力運行報表

電力運行報表顯示各回路分時段的電力參數和電能的實時值

用電分析

      用電分析包括用能報表、同比分析、環比分析、電能集抄、計量及線路損耗。

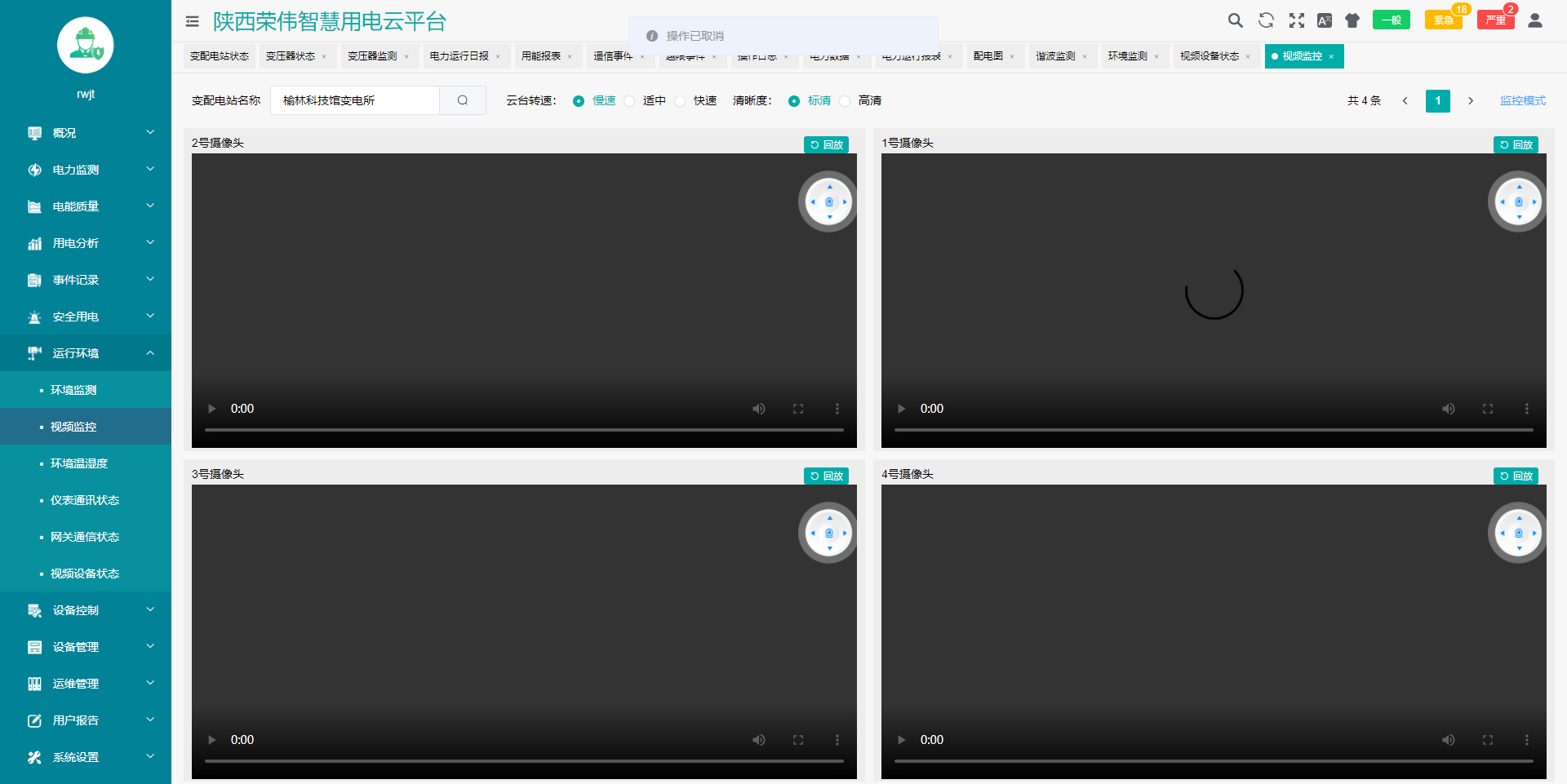

視頻監控

       視頻監控展示了變電所內的實時視頻畫面：
