項目名稱：陽光城·檀府項目

項目簡介：

      陽光城·檀府項目位于曲江慈恩西路以東，雁塔南路以西，南臨曲江銀泰城，北臨陜西大劇院，處于曲江大唐不夜城板塊核心位置。

      本項目共有一間變配電室，合計7臺變壓器，共206塊儀表，其中22塊AMC96L-E4，184塊AMC72L-E4；值班室位于配電室附近。

系統結構描述:

      安科瑞Acrel-2000系統根據陽光城·檀府項目現場實際情況，配電室合計206塊電力儀表采用屏蔽雙絞線分8根總線分別接至值班室操作臺內的通訊管理機上，保障了變電所電力監控系統傳輸的穩定性與實時性。如下圖所示：

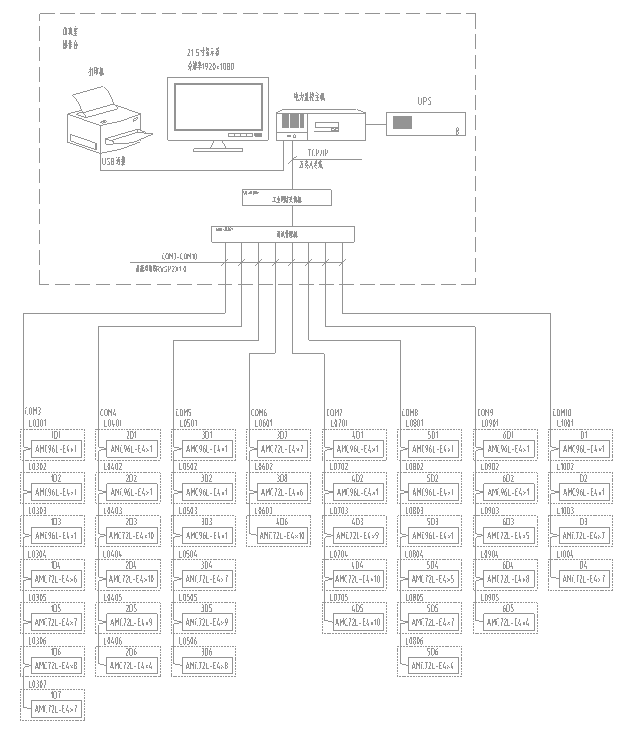

系統拓撲圖

1）站控管理層

      站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在陽光城·檀府項目中主要指置于監控室的監控主機。

2）網絡通訊層

      通訊層主要是由以總線網絡組成。總線網絡的主要功能是實現多功能儀表等與站控管理層之間的數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。

3）現場設備層

       現場設備層是數據采集終端，主要由0.4KV配電柜上的電力儀表組成，智能設備通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線連接接入監控主機進行組網，實現遠程控制。

電力儀表現場連接示意

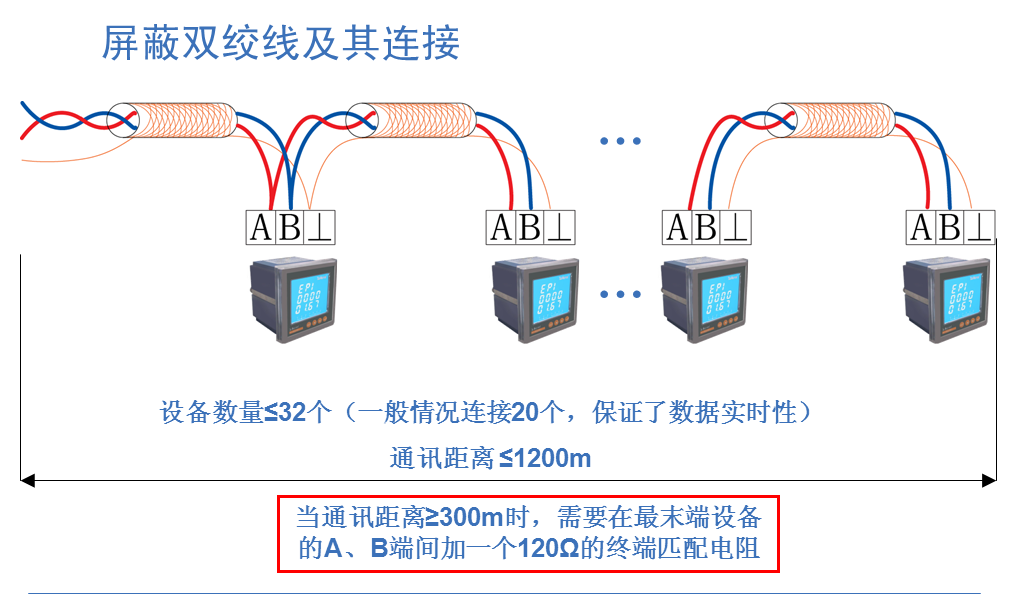

      現場電力儀表以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接，每根總線連接電力儀表數量25只左右。具體連接示意圖如下所示：

通訊線路連接示意圖

系統實現的功能：

      實時監測陽光城·檀府配電室內所有低壓配電回路的運行狀態。可以直觀的看到每路0.4KV配電柜回路的運行參數和狀態，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率等。

      事件告警記錄功能，主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間，為值班人員提供依據并且分析事故發生的原因。

      參數抄表功能，主要對0.4KV配電柜各回路的電參數進行查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。

      系統采用分層分布式結構，同時監測間隔層設備的通信狀態。

      負荷曲線界面，可以查詢各個回路的歷史功率負荷曲線。

      權限管理，可以給不同的用戶設置不同的權限，防止越權操作。
