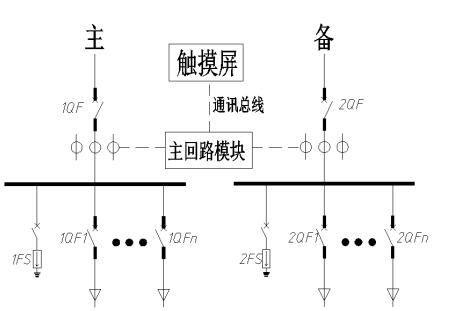

交流系統

      類型一功能要求

      遙測：輸入分路的三相電壓、三相電流、頻率、有功功率、有功電度；

      遙信：輸入分路的過壓/欠壓，缺相,過流，頻率過高/過低,輸入分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、頻率、功率  等參數的越限報警功能。

配置方案

       觸摸屏                       ATP007

                  主回路模塊                AMC16Z-ZA

                 電流互感器               AKH-0.66-30I-XXA/5A

          開關電源                   KDYA-DG30-24K

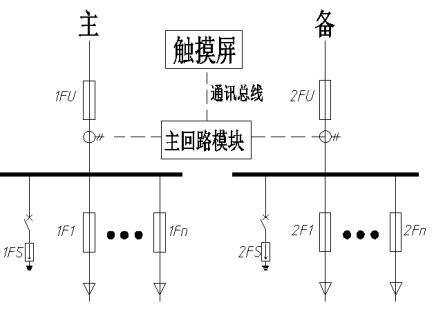

直流系統

      類型一功能要求

      遙測：輸入分路的電壓、電流、功率、電度；

      遙信：輸入分路的過壓/欠壓，輸入分路的熔絲狀態,具備電流、功率需用量分析和統計，實現電壓、電流、功率等參數的越限報警功能

配置方案

          觸摸屏                    ATP007

   主回路模塊              AMC16Z-ZD

           霍爾傳感器              AHKC-F-  XXA/5V

                        電源模塊                  KDYA-DG30B-24k（48V）

                                                    KDYA-DG30-24k（240V）

                                             APOW-S24（336V）

                       開關電源                 SBD-30  （48V）

                                        D-20    （240V）

                                                       DPW075(380-24V)（336V）
