【摘要】隨著城市規模的不斷擴大，城市照明景觀監測也在不斷發展。近年來，路燈桿帶電、開關控制柜外殼帶電、地下電纜漏電等事件時有發生。威脅人們生命財產安全。路燈是城市文明形象的體現，是代表城市整體形象的名片，展現了一個城市的內在魅力。因此，為了維護城市路燈，確保其正常運行，有必要處理路燈線路的電氣安全和保護。

【關鍵字】城市照明；電氣安全；燈桿帶電
概述
20世紀90年代以來，隨著城市建設的發展和城市治理水平的提高，我國城鄉路燈建設進入快速發展時期，路燈建設規模與城市建設規模基本相適應，城鄉路燈建設年平均增長率約為13%。到目前為止，道路上的路燈已基本實現，路燈已成為現代城市的市政設施之一。據我國行政區劃統計，農村自然村有幾十到幾百盞路燈，鎮街有幾百到幾千盞路燈，區(縣)城有幾萬盞路燈，地級城市有幾萬到幾十萬盞路燈，省會城市和直轄市有幾十萬到幾十萬盞路燈。據初步估計，我國路燈約2.5億盞。燈具在保障車輛交通安全、行人安全、建設安全城市等方面發揮著重要作用，為城市帶來光明，保障城市安全。然而，作為戶外用電設施，近年來全國許多地方發生了許多路燈漏電傷人事故，造成了不良的社會影響。根據媒體公開報道的不完全統計，從2011年到2022年，全國65個城市發生室外路燈設施漏電傷人事故，共造成81人死亡，19人受傷。造成事故的原因有燈桿漏電、控制箱漏電、沙井漏電、電纜漏電等，其中燈桿漏電事故*嚴重。室外路燈設施漏電傷人事故頻發，已成為現代中國城市的一種慢性病，讓人們“談燈變色”。路燈漏電傷人事故也引起了各級政府的高度重視。
1路燈漏電傷人事故原因分析
路燈是一種室外用電設施。雖然有設計標準、施工規范、嚴格的工程施工管理和日常維護管理，但路燈的使用環境復雜多變，各種破壞因素導致路燈供電線路或燈具失去原有的絕緣保護，導致帶電線與金屬燈桿接觸，導致燈桿帶電，或者帶電線路裸露。暴雨造成的積水會導致燈桿周圍的積水帶電。如果行人不知道積水帶電，如果誤入水中，會因為跨步電壓觸電而落地，危及生命安全。
造成路燈電纜損壞的主要原因有：
(1)路燈設施受陽光、溫度、雨水、風沙、地震、臺風、鹽霧、雷擊、振動、老鼠、基礎下沉、外力破壞等因素影響，導致電纜絕緣層老化、電纜變形斷裂、電纜接頭連接不良、電纜接頭絕緣損壞、電纜漏電隱患。
(2)在對漏電故障線路的調查中發現，由于路基下沉、施工損壞、老鼠咬破線皮、電纜接頭絕緣膠帶老化等原因，大部分損壞嚴重的電纜暴露在帶電銅線上，遇水漏電。
(3)路燈數量多，供電線路長，漏電隱患多且隱蔽。傳統的路燈設計標準和管理模式無法提前發現漏電隱患，往往是漏電事故導致漏電故障，難以提前管理。
(4)臺風暴雨天氣，城市道路排水不暢，燈桿基礎、電纜、開關箱、電纜砂井等存在漏電隱患。被淹沒，導致周圍積水帶電，成為“事故罪魁禍首”。
(5)社會各界對路燈漏電傷人的危害認識不到位，聽之任之，麻木不仁，存在僥幸心理。
對于路燈桿漏電傷人現象，缺乏認真科學的研究和分析，沒有找到有效的解決辦法，也沒有制定相應的管理標準。
2城市路燈線路剩余電流保護措施
在城市路燈線路上安裝剩余電流保護裝置是重要的保護措施之一。當超過30毫米的電流流經人體時，人身安全可能受到威脅。在路燈設施規劃設計過程中，也明確說明了其安全保護。但由于多種因素的影響，很多保護無法有效實施，而線路中經常發生的剩余電流*主要是受外力影響造成的損壞或線路本身存在的問題，尤其是在惡劣天氣條件下，路燈線路容易發生剩余電流事故。剩余電流保護是通過在控制柜中安裝剩余電流進行監測。
3產品簡介
ASJ60-LD1A剩余電流監測器適用于交流額定電壓低于400V的配電線路，用于監測線路中的剩余電流，用于保護電氣線路的接地故障，防止接地故障電流造成的設備損壞和電氣安全事故，或為人身觸電風險提供間接接觸保護。該產品可用于路燈、庭院燈、景觀燈的配電箱，監測漏電或接地故障。
(1)功能特性?
◆TN可以實時監控-S、TT系統配電線路的剩余電流；?
◆剩余電流監測范圍及報警值的設定范圍為3mA-30A；?
◆2路剩余電流報警繼電器，當剩余電流超過設定值時，繼電器動作；?
◆1路DI輸入功能，可用于水浸監測，當水浸故障發生時，繼電器動作；?
◆絕緣檢測功能，當發生漏電故障時，繼電器同時啟動絕緣檢測，測量出線電路的絕緣電阻，絕緣電阻正常后嘗試重合閘；?
◆具有RS485通信和HPLC通信功能；?
◆復位功能，儀表檢測到故障，并且在故障排除后，可按下復位按鈕，復位儀表。
(2)應用案例

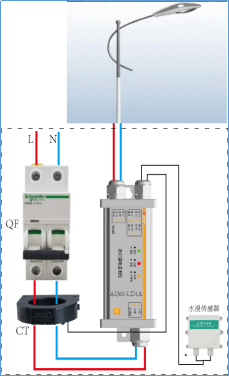

(3)接線示意
(4)解決方案
4結語
利用基于寬帶電力載波通信技術的路燈安全用電管理解決方案，將路燈供電線路升級為數據傳輸通道，將城市路燈供電網絡轉化為城市傳感數據通信網絡。通過ASJ60-LD1A剩余電流監測器連接剩余電流互感器和水浸式傳感器，可以實時在線監控路燈照明系統的燈桿，及時發現路燈漏電故障和道路積水，并根據情況采取相應措施，防止路燈漏電傷人，確保城市路燈穩定運行，確保城市居民人身安全。
