摘要：應急照明分為備用照明、安全照明和疏散照明。本文介紹了應急照明系統的設計、燈具選擇、燈具布置、配電等要求。并結合實例計算疏散照明，以指導應急照明系統的設計和應用。

關鍵詞：照明；光通量；消防應急燈具；A型消防應急照明燈具；消防應急照明和疏散指示系統。
引言
現代建筑地板越來越高，功能越來越完善，平面布局越來越復雜，對建筑防火的要求也越來越高。建筑防火的主要目的是保護人們在火災中的生命安全。生命的保護首先基于人們的獨立疏散，然后輔以救援。科學高效的疏散設計非常重要。消防應急照明和疏散指示系統是建筑防火的重要組成部分。在工程應用中，公共照明一般分為正常照明和應急照明，正常照明標準值高于疏散照明標準值。A型消防應急照明燈光源功率小，光通量低。根據疏散照明的照明值設置相應數量的A型消防應急照明燈，其照明值不能滿足正常照明的照明照明值要求，同時設置正常照明燈，以滿足正常照明的照明要求。
一應急照明系統
應急照明分為備用照明、安全照明和疏散照明。正常照明電源失效時，應保證正常工作或活動繼續進行的場所，并設置備用照明；應設置安全照明，以確保潛在危險人員的安全；應設置疏散照明，以確保人員安全疏散的出口和通道。消防應急照明包括備用照明和疏散照明。消防作業人員和救援人員繼續工作的場所應設置備用照明。疏散人員，疏散消防人員的場所。指示燈和疏散通道照明。
二消防應急照明及疏散指示系統設計
系統類型的選擇應根據建筑、結構的規模、使用性質、日常管理和維護難度確定：消防控制室應選擇集中控制系統，設置火災自動報警系統，但不設置消防控制室應選擇集中控制系統，其他地方可選擇非集中控制系統。系統設計應遵循系統結構簡單、控制簡單的基本設計原則，包括燈具布置、系統配電、非火災控制設計、火災控制設計、應急照明控制器和系統通信線路設計。
1燈具的選擇
在滅火過程中，滅火救援人員一般使用消火栓進行滅火，由于滅火水介質具有一定的導電性，通過消火栓及其水柱形成導電通路，為避免滅火過程中的電擊事故，綜合考慮現有系統產品的技術水平和工程應用，要求設置在地面2.5m至8m高度范圍內的燈具采用電壓等級為安全電壓的A型燈具；地面標志燈采用集中電源A型燈具；節能光源燈具，光源色溫不低于2700k。
2燈具布置原則
照明燈的設置應確保疏散路徑及相關區域的疏散人員提供基本照明；標志燈的設置應確保人員能夠清楚地識別疏散路徑、疏散方向、安全出口位置和地板位置。
3系統配電
根據系統類型、燈具設置部位、燈具供電方式進行設計。燈具的電源由主電源和蓄電池電源組成，蓄電池電源的供電方式分為集中供電方式和燈具自帶的蓄電池供電方式。燈具采用集中電源供電時，燈具主電源和蓄電池電源由集中電源提供，集中白源內燈具主電源和蓄電池電源由同一配電白回路供電：當燈具采用自己的蓄電池供電時，燈具主電源通過應急照明配電箱配電，應急照明配電箱主電源輸出斷開后，燈具自動轉入自己的蓄電池供電。當燈具由自己的電池供電時，應急照明配電箱的設置：在人口密集的地方，每個防火分區應設置獨立的應急照明配電箱；在非人口密集的地方，可以在多個相鄰的防火分區設置一個共同的應急照明配電箱。防煙樓梯間應設置獨立的應急照明配電箱，封閉樓梯間應設置獨立的應急照明配電箱。A型應急照明配電箱輸出電路不超過8路，B型應急照明配電箱輸出電路不超過12路。集中電源設置：根據防火分區劃分設置集中電源；燈具總功率大于5kW的系統，應分散設置集中電源。當集中電源的額定輸出功率不大干1kW時，可設置在由氣豎井內。集中電源的輸出電路不得超過8路。應急照明配電箱或集中電源的輸出電路不得安裝剩余電流動作保護器，輸出電路不得連接系統以外的開關裝置、插座等負載。火災狀態下，燈光源應急點亮、熄滅的響應時間：高危場所燈光源應急點亮的響應時間不得大于0.25s;其他場所燈具光源應急點亮的響應時間不得大于5s;有兩種以上疏散指示方案的地方，標志燈光源點亮、熄滅的響應時間不得超過5s。
4集中控制系統的設計
應急照明控制器通過集中電源或應急照明配電箱連接燈具，控制燈具的應急啟動和電池電源的轉換。當集中電源或應急照明配電箱與燈具通信中斷時，非連續燈具的光源應急照明，連續燈具的光源從節能照明模式轉變為應急照明模式。當應急照明控制器與集中電源或應急照明配電箱通信中斷時，集中電源或應急照明配電箱連鎖控制非連續照明燈的光源應急照明，連續照明燈的光源由節能照明模式轉變為應急照明模式。非集中控制系統設計:在非火災狀態下，系統的正常工作模式需要保持主源為燈具供電，系統中非連續照明燈的光源應保持熄滅，連續燈的光源應保持節能照明狀態:火災確認后，應能手動控制系統的應急啟動。燈具采用集中電源供電時，應能手動操作集中電源，控制集中電源轉移電池的電源輸出，控制其配置的所有非連續照明燈的光源應急照明，連續燈的光源由節能照明模式轉變為應急照明模式:燈具采用自帶電池供電時，應能手動切斷應急照明配電箱的主電源輸出，控制其配置的所有非連續照明燈的光源應急照明，連續燈的光源由節能照明模式轉變為應急照明模式:在設置區域火災報警系統的地方，應能自動控制系統的應急啟動。
三疏散照明度計算
部分公共區域的照度值見表1。

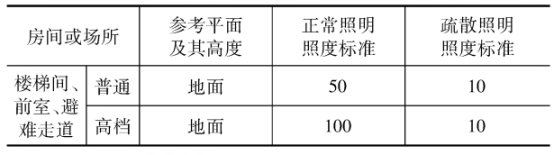

表1正常照明及疏散照明標準值(人員密集場所)LX
疏散照明平均照度采用“利用系數法”計算。
(1)平均照度
Eav=NφUK/A
類型：Eav是工作面上的平均照度，lx;Φ光源光通量，lm;N為光源數量；U為利用系數；A為工作面積，m2;K是燈具的維護系數；
(2)室空間比:
RCR=5hr(l+b)/l.b
風格：l為室長，m;b為室寬,m;人力資源為室空間高，m;
(3)室形指數:
RI=lb/hr(l+b)=5/RCR
1計算舉例
按圖1計算。

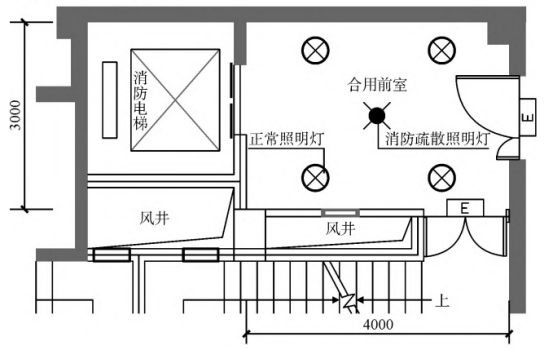

圖1消防電梯前室內照明平面圖
(1)室空間比
RCR=5hr(l+b)/l.b=5x2.75x（4+3）;
(2)室形指數
RI=5/RCR=0.625:
根據《照明設計手冊》第三版利用系數表5-17插入法求出利用系數U=0.54;K=0.8燈具維護系數;燈具光通量500lm。
Eav=1x500.54x0.8/12=18lx.
2計算結果
Eav=18lx，疏散照明照度值小于“表1”公共區域正常照明地面照度值50lx。
當距離地面8m及以下需要設置疏散照明的區域僅設置A型消防應急照明燈時，其照明遠不能滿足正常照明要求，需要同時設置正常照明燈，以滿足正常照明要求。

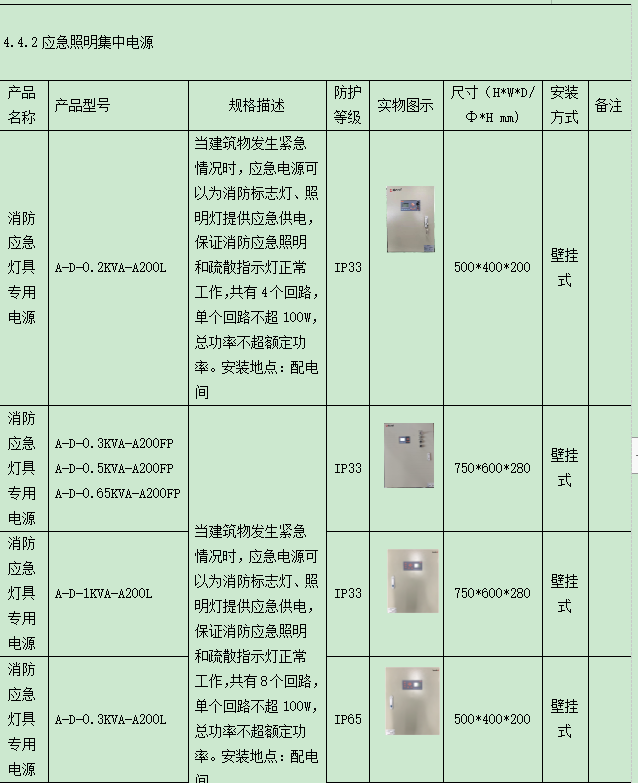

四安科瑞消防應急照明及疏散指示系統產品選型
1系統簡介
控制器（主機）由消防應急照明和疏散指示系統控制、集中電源（供電）、配電裝置（分機）、燈具（疏散指示燈、應急燈）等部件。系統配合火災報警控制器的使用，在關鍵時刻，可快速分析風向、附近出口、火災趨勢、人群密度，給出安全疏散路徑指示，智能打開火災應急標志燈指示方向和應急燈，幫助建筑人員實時選擇逃生路線，指導安全逃生方向，確保人身安全，解決企業擔心的安全問題。

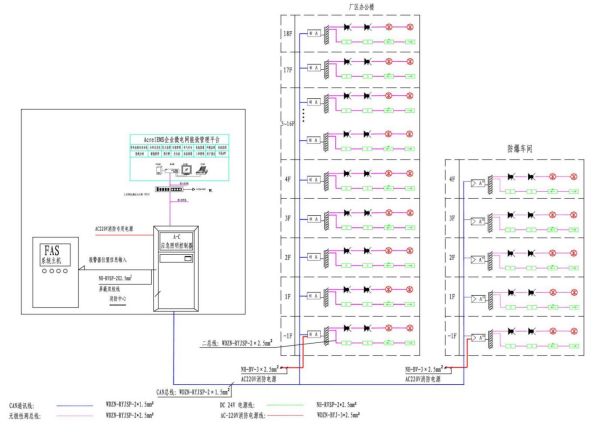

2系統結構
3系統功能
系統運行主界面、燈具配置界面、信息界面、權限管理界面、消防應急照明及疏散指示系統產品選型

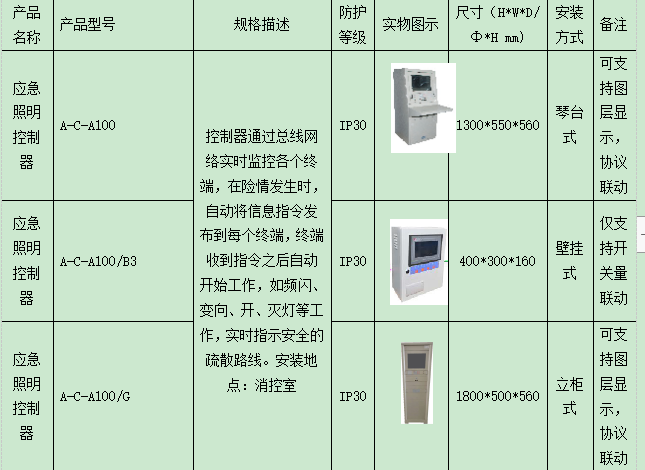

4應急照明控制器選型

參考文獻：
[1]照明設計手冊[M]3 版.北京:中國電力出版社,2016.
[2]GB17945-2010消防應急照明和疏散指示系統[S].
[3]GB51309-2018 消防應急照明和疏散指示系統技術標準[S][4] GB50034-2013 建筑照明設計標準[S].
[4]羅利.淺析應急照明系統設計與應用.
[5]安科瑞企業微電網設計與應用手冊2022.05版.
