摘要：從電氣安全監控系統的應用現狀出發，分析電氣安全事故隱患難以根除的原因，引出電氣安全和能效管理理念。通過分析電氣安全和能效管理系統的結構、功能和應用，得出電氣安全和能效管理系統能夠及時有效地發現和消除“孤島”管理模式下存在的電氣安全隱患，提高工作效率，降低建筑配電系統的運行維護成本，具有顯著的經濟效益和社會效益。

關鍵詞：電氣安全；事故隱患；智能監控；在線管理；

1引言
隨著建筑業的發展，配電系統在建筑中的比重也隨之增加，尤其是高層建筑?，F(xiàn)代建筑的功能越來越完善。配電工程、空調工程、機電工程、電梯工程、消防工程等工程設施設備與建筑相結合，敷設的電氣線路變得更加復雜，火災隱患明顯增加。近年來，平均每年發生約5萬起建筑電氣火災事故，約占30%％，電氣安全已成為建筑安全管理的重要組成部分。

2建筑電氣安全管理現狀
建筑電氣安全管理涉及面廣，是公共場所建筑設施、多層建筑、高層建筑、工業企業廠房、古建筑安全管理的重要組成部分。以建筑消防為例，通過傳感器檢測監測區域的煙霧濃度、溫度等指標，將這些指標轉化為電信號，控制消防系統的動作，達到提高建筑電氣安全性能的目的。近年來，我國逐步推廣火災自動報警和聯動控制系統的應用。相關數據顯示，我國安裝了100多萬套電氣安全監控系統，相應投資1000多億元，但整體效果尚未達到理想要求。主要原因如下。
2.1大量電氣安全隱患在電氣安全孤島化管理模式下難以根除
眾所周知，建筑電氣安全涉及電力系統、運維、管理部門和電力用戶，其中運維是重要環節。目前，運維人員多為臨時工，人員變動頻繁。在電氣技能、技術手段和工作責任方面，很難與電氣安全管理的要求有一定的差距。經常會出現老電氣安全隱患尚未發現、新電氣安全隱患進一步形成的現象。電力管理部門掌握電力系統運行和安全信息的來源主要取決于電工。如果電工不報告，管理者很難發現電氣安全隱患，電氣安全隱患沉積增加，形成了運維環節的“孤島”模式。研究人員發現，“孤島”管理模式是電氣安全隱患存在的主要原因。
2.2缺乏與建筑低壓配電系統電氣安全管理相匹配的管理機制
近年來，中國消費者協會、中國家電行業協會、國家標準化委員會等部門共同對20多個城市的居民用電環境進行了調查，用電安全風險高達75.9％。通過對建筑低壓配電系統電氣安全管理機制的分析，發現我國建筑低壓配電系統由無技術能力的業主敷設管理，電力部門基本不涉足；消防部門主要對建筑工程完成后進行消防檢查，建筑低壓配電系統，特別是居民室內配電系統，屬于消防檢查完成后業主開展的裝修工程；由于缺乏專業、技術知識和安全意識，業主難以實現建筑低壓配電系統的安全管理。這三個原因?qū)е陆ㄖ蛪号潆娤到y(tǒng)的電力安全問題實際上處于“三不管”狀態。
2.3現有的監控手段、技術措施和管理體系陳舊落后
監控方法：僅檢測溫度或漏電流，預測電氣安全風險效果差，難以預測線路老化、接觸不良等電氣安全風險。技術措施：如技術參數門限值人工提高門限值，監控系統無效，報警信息不直觀，管理人員不方便及時掌握電氣安全風險，提前處理；管理系統：許多建筑電氣安全報警裝置未與自動報警和聯動控制系統連接，集中管理。

3電氣安全與能效管理
3.1建筑電氣安全與能效管理理念
面對頻繁發生的電氣安全事故，研究人員在深入研究電氣安全事故原因的基礎上，近年來提出建立“LZ電氣安全系統”（電氣安全和能效管理系統）。這是一種低壓配電系統（包括建筑、工業廠房、倉儲設施、公共站點等）與運行維護、管理部門整合的有機聯系，形成實時監督、監控、預警、綜合評價的電氣安全和能效管理的新管理模式。該管理模式在運行維護管理人員與配電系統之間建立了直接的信息通道，便于挖掘電氣安全風險，減少電氣安全事故的發生。
3.2建筑電氣安全與能效管理系統架構
電氣安全和能效管理系統包括監控中心、子系統、網絡和監控終端。建立以LZ電氣安全集中監控管理平臺為核心的監控中心；各建筑配置子系統，進行多方向監控管理。子系統監控內容包括：是否有漏電流、短路、電壓、過流、過載、缺相、線路老化等。子系統通過互聯網與監控中心連接，管理人員和運維人員可通過計算機、手機等終端設備進行全過程的多方向?qū)崟r(shí)監控。
3.3建筑電氣安全與能效管理系統的功能
建筑電氣安全與能效管理系統可實現提前發現、綜合分析、逐級預警、在線管理等功能。
3.4建筑電氣安全與能效管理系統的應用
建筑電氣安全能效管理系統突破了現有的電氣安全管理和電氣安全設備管理模式，可以有效改善建筑電氣安全狀況，降低電氣事故率和運行維護成本，提高運行維護效率。近10年來，建筑電氣安全能效管理系統應用于長沙、懷化、衡陽煙草分公司21棟建筑和長沙、株洲、駐馬店等地移動分公司13棟建筑，共設置監測點1000多個，捕獲并消除電氣安全事故隱患253起。這些電氣安全事故隱患包括過載、缺相、漏電、三相不平衡、跨接配電線路、零線地線混合食品、線路老化和接觸不良。

4平臺介紹
AcrelEMS企業微電網系統通過安裝監控、分析、保護和處理設備，在源、網絡、充電、儲存和充電的關鍵節點，通過高性能邊緣計算網關收集數據并上傳到企業微電網平臺。根據電網價格、電力負荷、電網調度指令等情況，調整各系統控制策略，遠程發布，使企業微電網始終合理穩定運行，降低企業用電成本，實現能源互聯和信息互動。

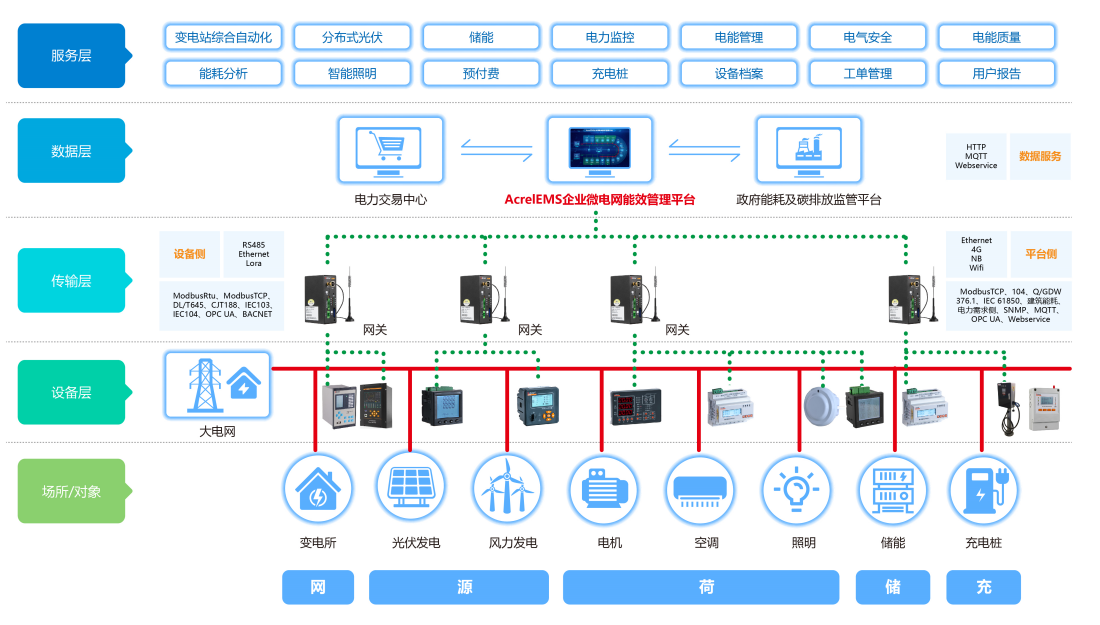

4.1業務邏輯圖

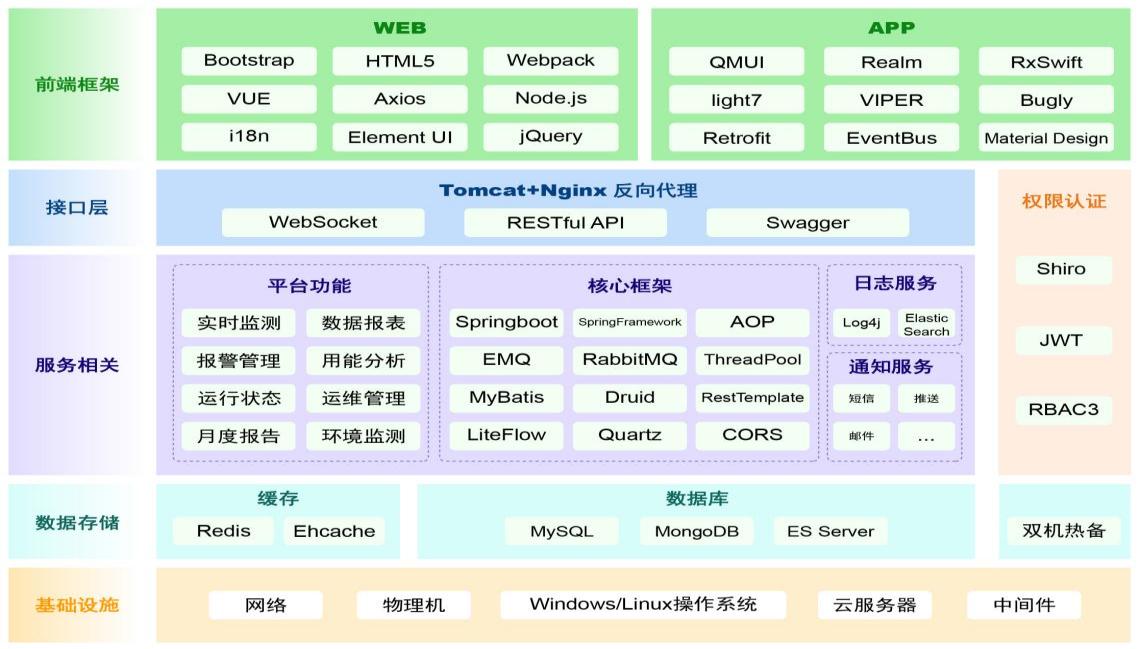

4.2平臺架構

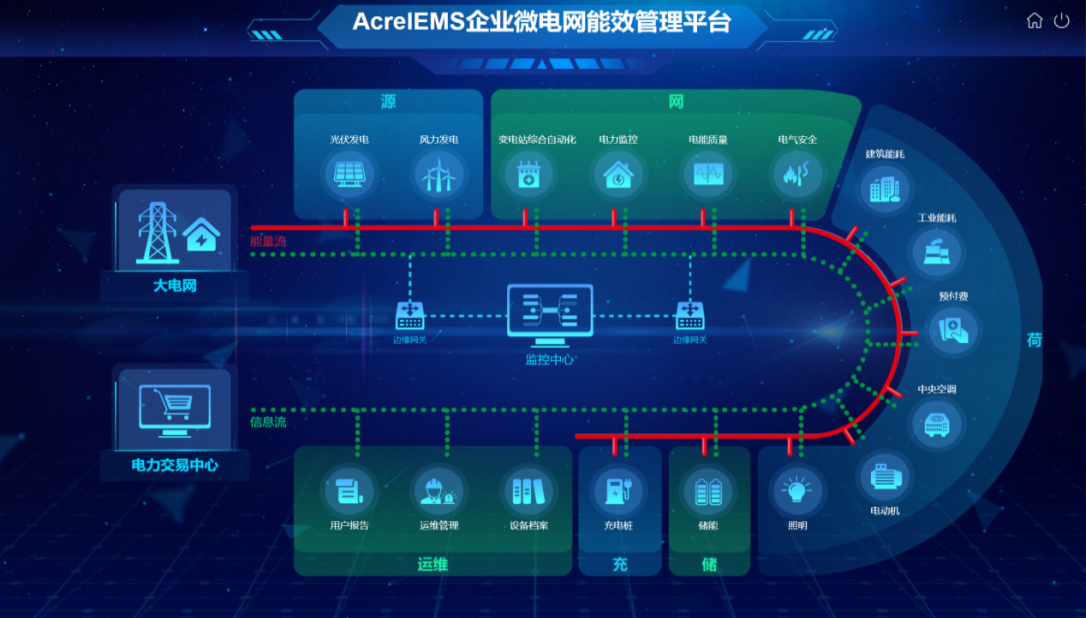

4.3組網結構

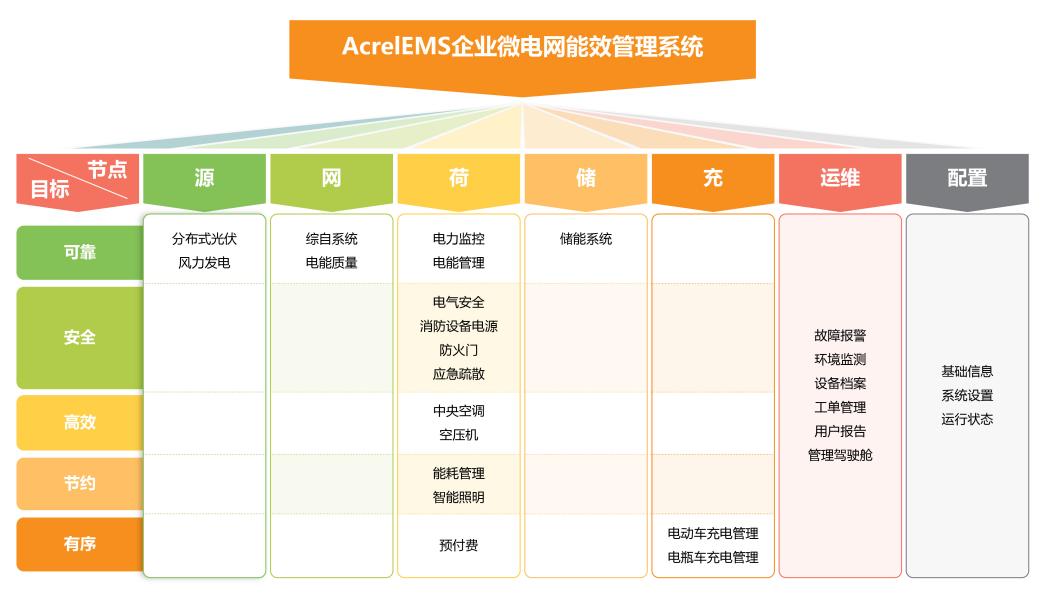

4.4平臺功能
4.5主要功能
電力監控；電能管理；電能質量；能耗分析；分布式光伏；檔案、運維

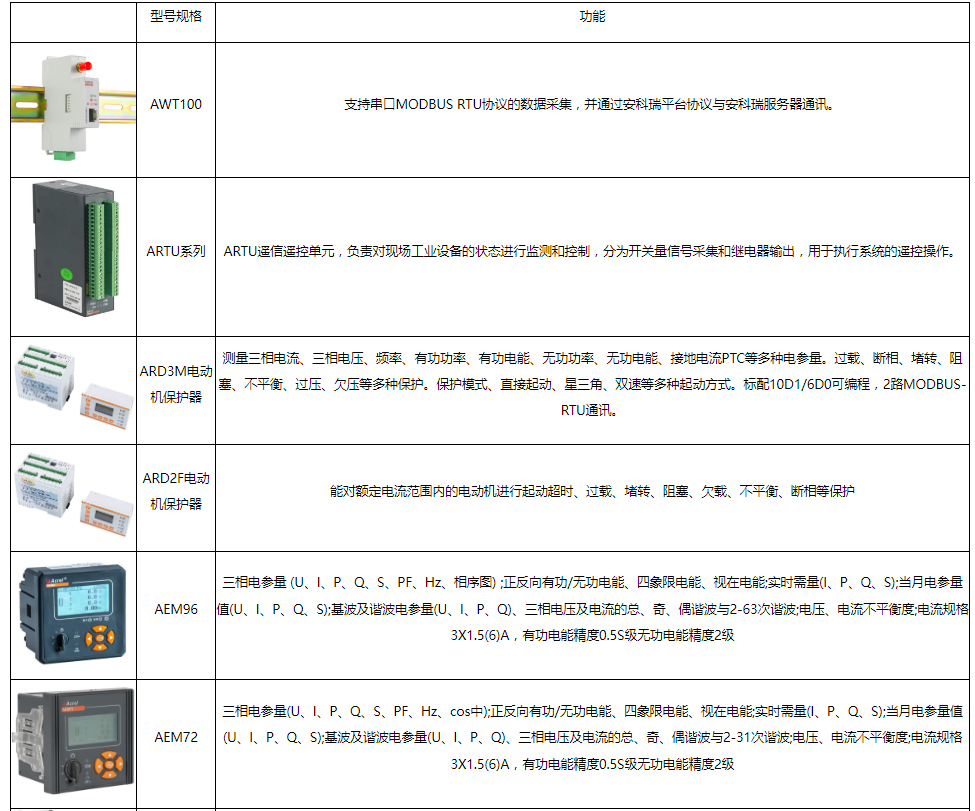

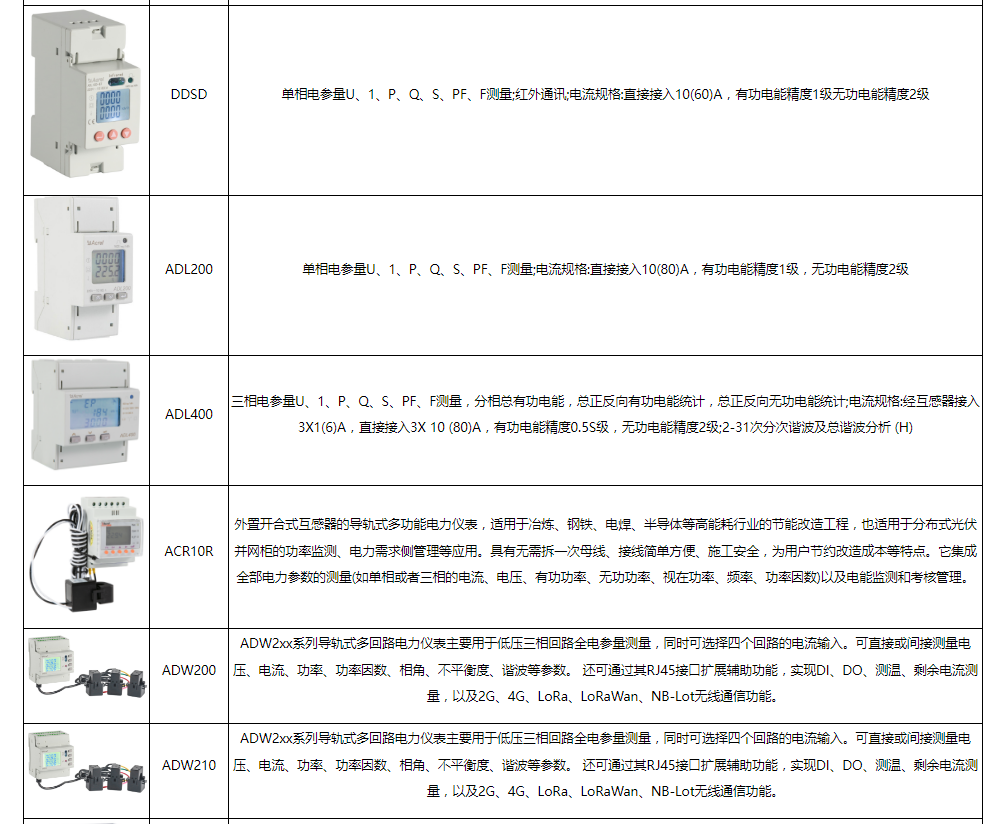

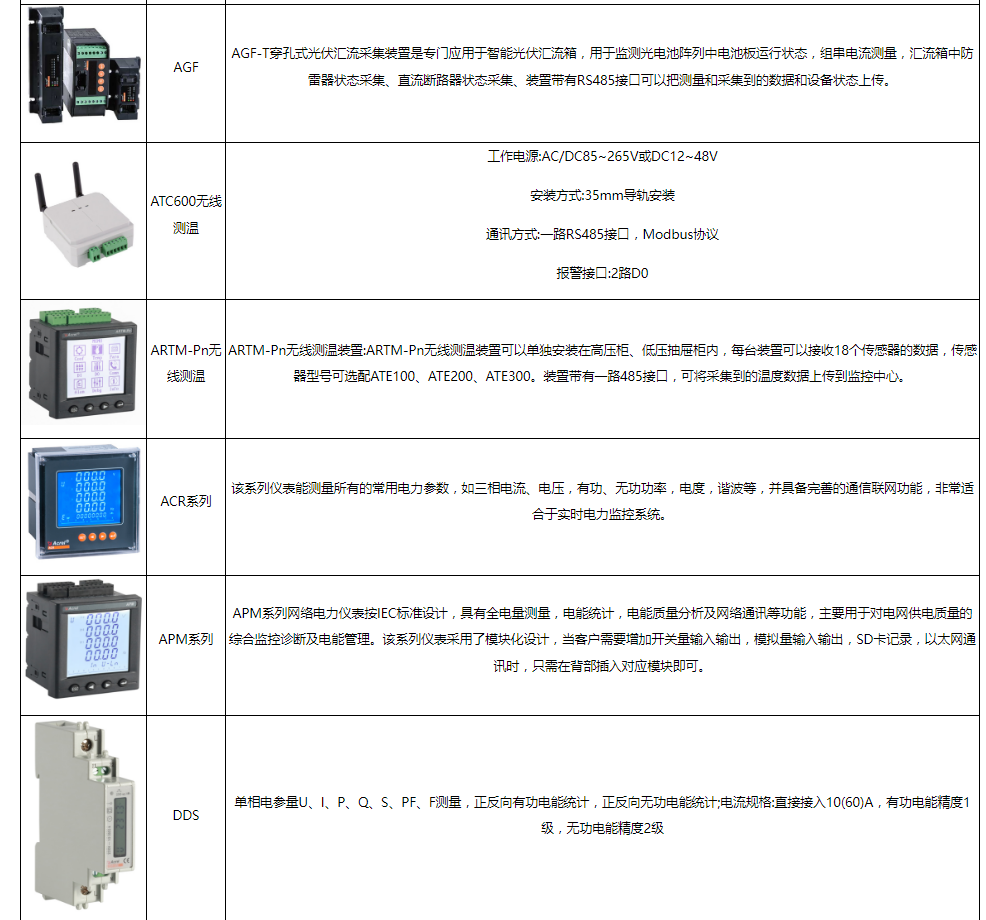

4.6硬件選型

5結語

樓宇建筑電氣安全與能效管理系統與傳統的電氣監控系統截然不同，是一種基于泛終端的具有互聯網功能的排除電氣安全事故隱患的技術方案，是管理創新與現代信息技術融合的全新概念，能實現電氣監測、控制、運行維護的全過程、自動化、一體化管理，能克服傳統電氣安全監控系統的缺陷，及時有效地發現和消除“孤島”管理模式下存在的電氣安全事隱患，提高工作效率、降低樓宇建筑配電系統的運行維護成本，具有顯著的經濟效益和社會效益。



參考文獻
[1]胡入勝，鄭全新，鄭健.樓宇建筑電氣安全與能效管理探析.
[2]GB50045－1995，高層民用建筑設計防火規范[S]．
[3]佟瑞鵬，馬懷儉. 基于神經網絡理論的電氣安全綜合評價模型[J]．哈爾濱理工大學學報，2005，10(2)．
[4]張國順，史立輝. 兩個起火點電氣火災原因調查分析[J]. 消防科學與技術，2912，31（12）.
[5]智能電網用戶端電力監控/電能管理/電氣安全（產品報價手冊）.2023.01版
[6]企業微電網設計與應用手冊.2022.05版.
