摘要：研究了酸再生廠消防疏散照明的設計。以酸再生廠為例，結合國家有關規范要求，從疏散單元劃分、系統組成、配電設計、燈具選擇布置等方面詳細闡述了酸再生廠消防疏散照明的設計要點和注意事項。該設計能夠正確合理地布置廠房內的消防疏散照明，在緊急情況下快速有效地疏散人員。

關鍵詞：酸再生廠房；疏散系統組成；配電設計；應急燈具選擇

前言
消防應急照明和疏散指示系統可根據應急照明控制器或應急照明配電箱設置的邏輯，在火災中點亮消防標志燈和消防應急照明燈，及時準確地給出疏散路徑，引導人員選擇逃生路線，保護人員生命。
酸再生廠由于環境結構復雜、轉彎多、通道多、個別場所疏散距離長等因素，突出了消防應急照明的重要性。本文從疏散單元的劃分、系統組成、配電設計、燈具的選擇和布置等方面探討了此類廠房的設計原則和方法。
以某酸再生廠為例，廠房建筑面積為30.38m，建筑面積為4752.69㎡，共5層。廠房主要包括酸罐區、鐵粉包裝間、酸再生間、實驗室、配電室、操作室等。

1疏散單元劃分
根據建筑結構、使用功能、疏散路徑和方向的不同，將疏散區劃分為水平疏散區和垂直疏散區。
根據GB50016-2014《建筑設計防火規范》，建筑物根據結構功能等特點將水平疏散區劃分為不同的疏散單元。
在本項目中，酸再生廠除酸罐區外共有5層，每層定義為水平疏散單元，酸罐區分別定義為水平疏散單元；酸再生廠每層設置2個帶乙級防火門的封閉樓梯間，分別設置配電電路。配電室、實驗室和操作室通常工作，火災不需要人員值班，不需要單獨設置電路。

2系統組成
根據消防應急燈的控制方式，可分為集中控制系統和非集中控制系統。
根據GB5016-2013《火災自動報警系統設計規范》第3.4.第一條規定，工廠設有消防控制室。為了及時有效地疏散人員，統一管理和維護，酸再生廠采用了集中控制系統。應急照明控制器通過消防控制室中的CAN總線與火災報警控制器進行通信，實現統一控制和部署。

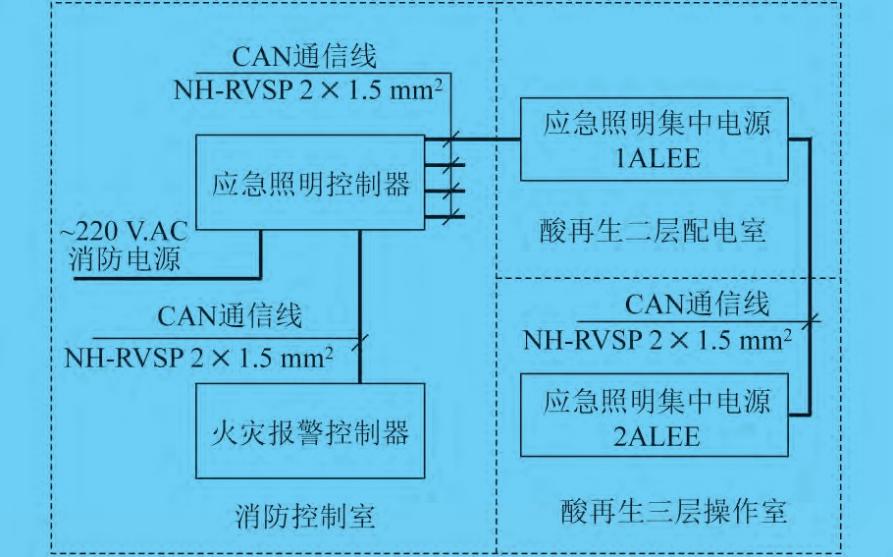

集中控制系統由三部分組成：①應急照明控制器；②供配電設備；③消防應急燈具。應急照明控制系統如圖1所示。
為確保應急照明控制器主機在火災狀態下的可靠工作，消防電源為主機主電源，主機電池穩定工作時間應符合GB51309-2018消防應急照明疏散指示系統技術規范（以下簡稱技術）第3.4.7條規定。

3系統配電設計

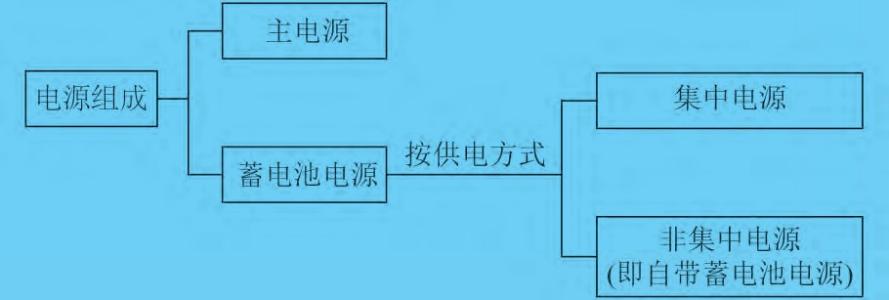

消防應急照明及疏散指示系統燈具電源組成如圖2所示。
集中電源與非集中電源的區別在于，集中電源是在電源內轉換主電源和蓄電池電源，然后通過配電電路給燈具供電；非集中電源由應急照明配電箱直接為燈具主電源供電。主電源斷電時，啟動燈具內的蓄電池，點亮燈具。
考慮到酸再生車間設置應急疏散照明燈具的場所相對分散，燈具數量較多，如果采用自帶電池的供電方式，后期燈具電池的維護將非常不方便，不利于統一管理。因此，選擇分散的集中電源進行供電。
酸再生廠房建筑符合《技術》第3.2.第四條第三款的“其他建筑”，集中電源電池的持續工作時間為1.0h。

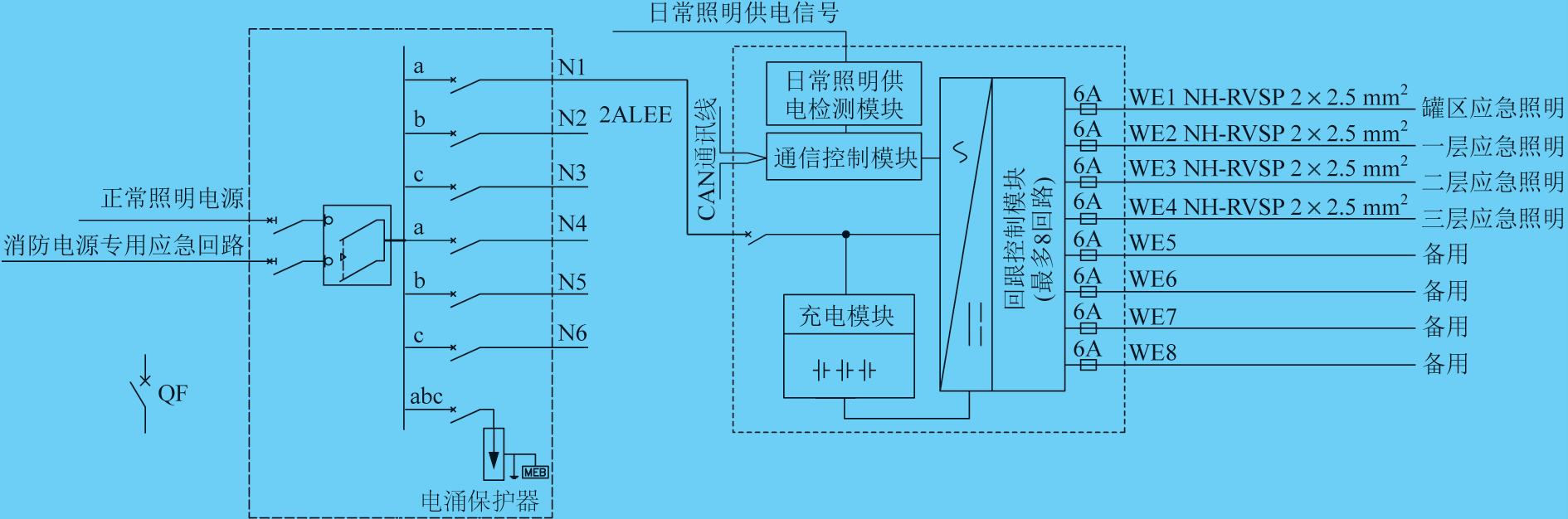

在集中控制系統中，分散設置的集中電源由同一防火分區的消防電源配電箱提供。集中供電配電箱按GB50016-2014《建筑設計防火規范》10.1.八條及其規定設置自動切換裝置。對于集中電源，最后一級配電箱為消防電源配電箱，項目設置雙切功能消防電源配電箱，進線電源由兩個獨立母排提供，出線電源負責同一消防分區的集中電源供電。消防應急照明部分集中電源供電系統如圖3所示。
對于集中控制系統，控制器需要根據火災的發展和預設邏輯來控制燈的照明和電池的電源轉換。在火災狀態下，這些燈的電源和通信線路應具有連續工作的能力，因此應選擇耐火電纜。

4照明及燈具
疏散照明由疏散照明燈和疏散照明指示標志組成。疏散照明是為疏散路徑提供必要的照明條件，在正常照明故障或切斷時使用；疏散照明指示標志為疏散人員提供疏散方向、樓層信息、出口等疏散信息。兩種燈具一起工作，確保人員能夠快速準確地找到出口。
消防應急燈按電源電壓等級分為A型燈和B型燈。按工作方式分為連續消防應急燈和非連續消防應急燈。
A型燈具電源的額定工作電壓不大于DC36V；B型燈具電源的額定工作電壓大于DC36V或AC36V。（上述電源是指主電源和蓄電池電源的總稱）。連續消防應急燈通常作為消防應急標志燈，有利于人員熟悉疏散路徑，而不是連續消防應急燈，僅作為消防應急照明。

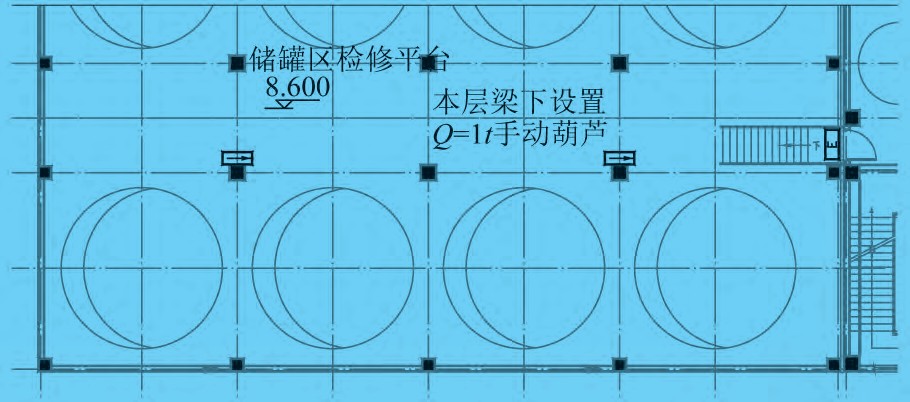

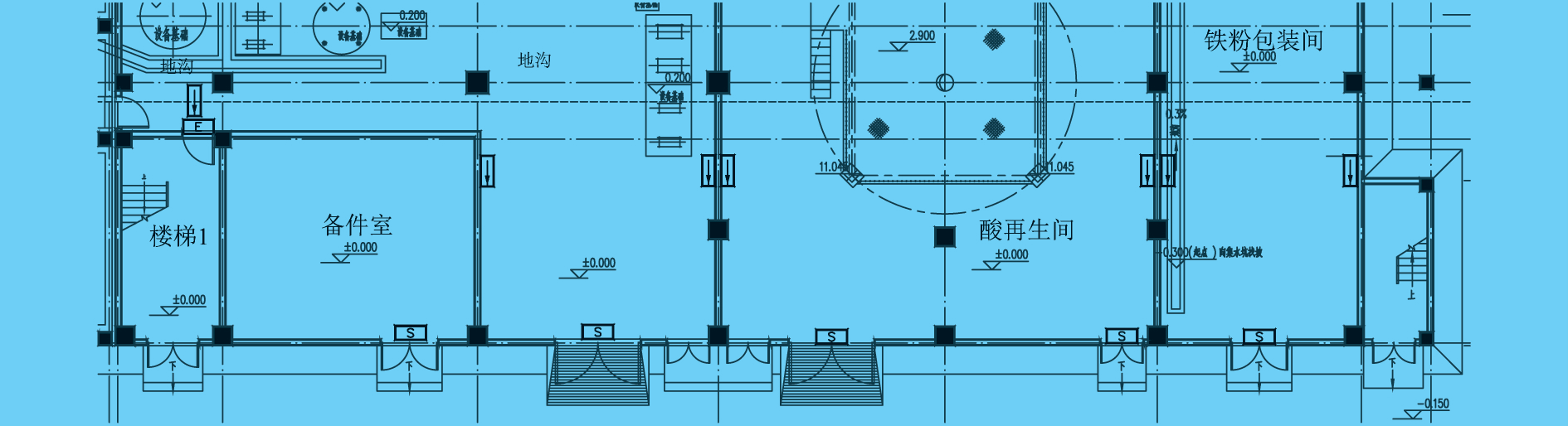

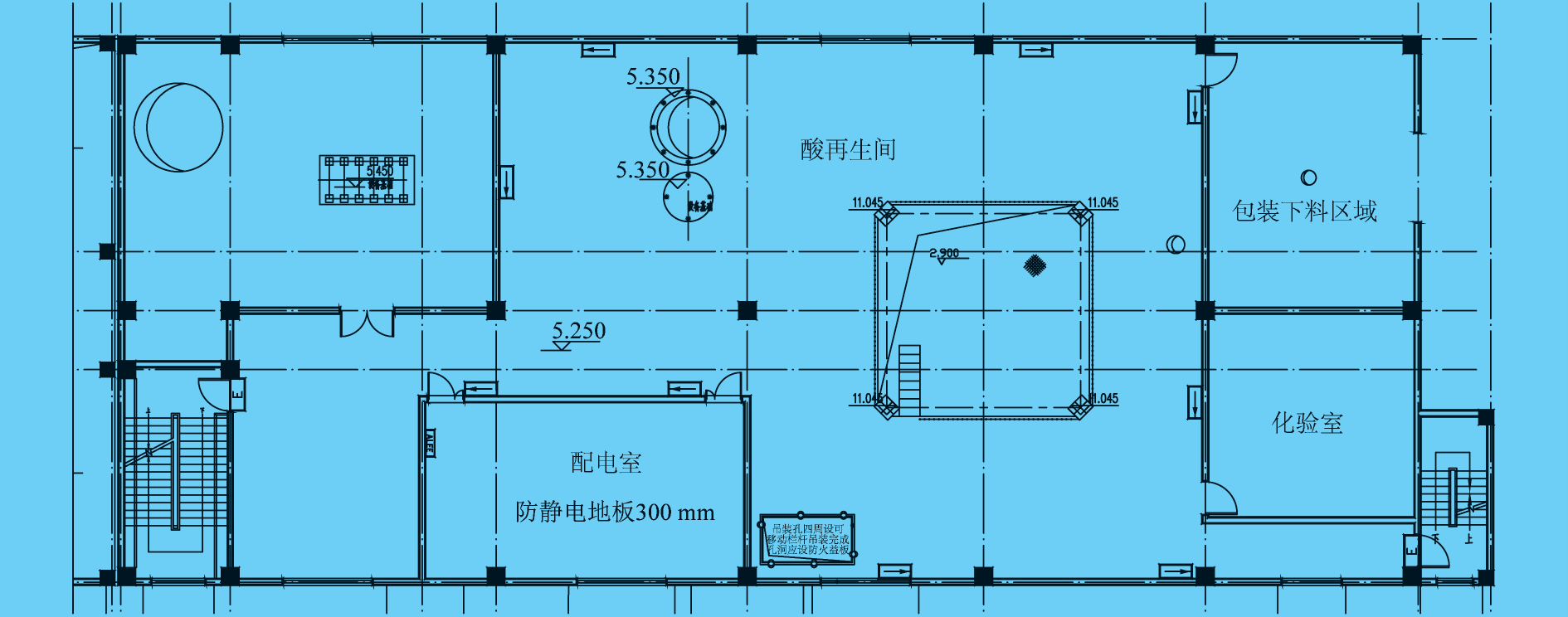

酸再生車間分為6個水平疏散單元，分別為儲罐區和酸再生區一至五層。儲罐區凈高14.65m，有人定期檢查，維修走道距地面+8.60m。疏散標志燈安裝在距地板(儲罐區為維修走道)+0.5m處，消防應急燈安裝在距地板(儲罐區為維修走道)+3.0m處。除儲罐區外，其他水平疏散單元的燈具安裝高度均在8m以下。為便于后期管理和統一維護，酸再生車間選用A型燈具。儲罐區局部消防應急照明平面圖如圖4所示。酸再生區一層局部消防應急照明平面圖如圖5所示。酸再生區二層局部消防應急照明平面圖如圖6所示。
酸再生車間的操作室和配電室不需要人員值班，因此水平疏散單元不需要設置消防應急照明。沿車間側墻或車間柱設置單向標志燈，盡量不設置雙向標志燈，防止疏散人員因判斷方向而延誤時間。方向標志燈的安裝距離符合技術第3.2.9.規定。一樓直通室外的大門上方設置出口標志燈，疏散出口標志燈設置在通往疏散樓梯間的大門上方。
酸再生車間按垂直疏散區劃分為1#樓梯間和2#樓梯間。以1#樓梯間為例，樓梯間為封閉式樓梯間，因此1#、2#樓梯間均采用單回路供電。樓梯間層高在8m以下，選用A型燈具。根據《技術》中表3.2.5以及3.2.根據10條要求，每層封閉樓梯間設置壁掛式疏散燈、樓層標志燈和方向標志燈，樓梯間通向室外的疏散門上方設置出口標志燈，地面水平低照度為5.0lx。

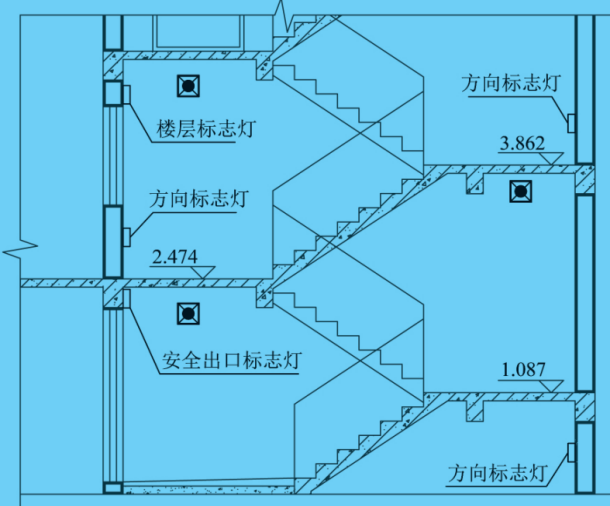

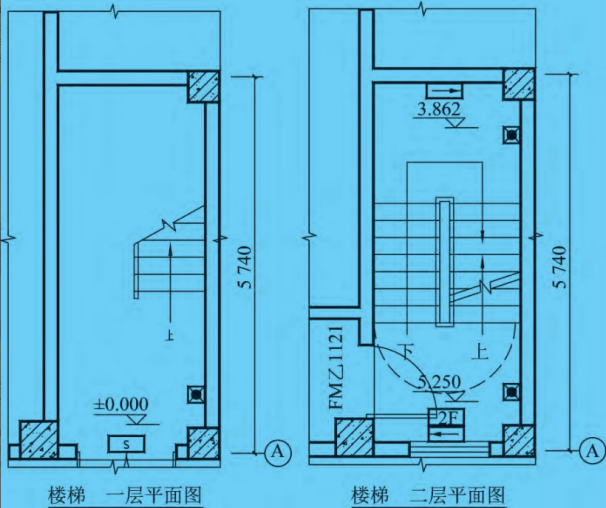

樓梯間局部消防應急照明平面圖如圖7所示。樓梯間局部消防應急照明剖面圖如圖8所示。綜上所述，酸再生車間水平疏散單元需要6個配電電路，垂直疏散區需要2個配電電路。每個集中電源可有1-8個輸出電路。考慮到集中電源需要留有一定的備用電路，在二樓配電室和三樓操作室設置集中電源，分別為儲罐區、一至三層酸再生區、兩個樓梯間和四至五層酸再生區供電。

5注意事項
值得注意的是，酸再生車間的設備布局比較復雜。在合理設置疏散路由的同時，要注意方向標志燈是否被車間內的各種設備擋住，以免影響方向標志燈的功能。

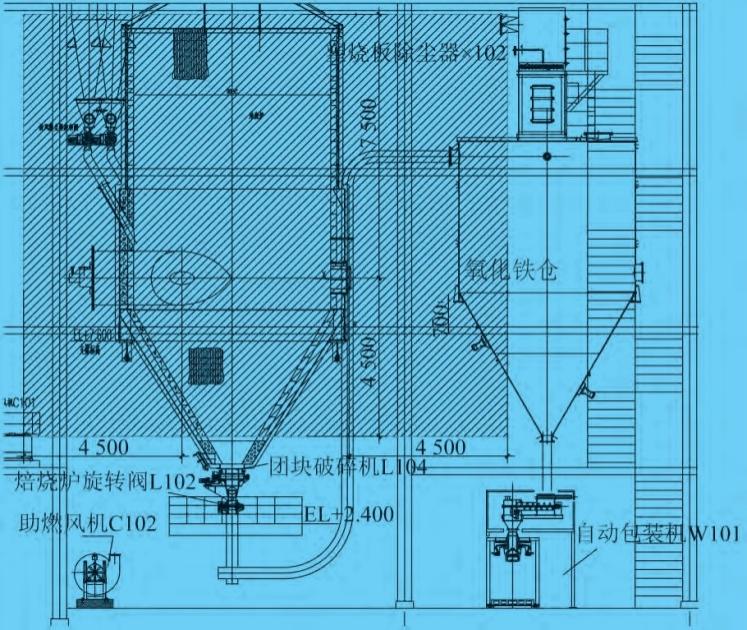

根據GB50058-2014《爆炸危險環境電力裝置設計規范》第3.2，三層酸再生區燒嘴附近有可燃氣體（天然氣）釋放源.第三條規定為二次釋放源。爆炸性氣體環境危險區域劃分立面圖如圖9所示。根據爆炸性氣體環境危險區域的范圍，酸再生區域的二至四層屬于危險區域的兩個區域（如圖9中陰影部分所示）。因此，除封閉樓梯間、操作室、配電室外，酸再生區域二至四層的消防應急燈等設備均為防爆產品，防爆等級為ExdⅡAT1Gb，管道均為明管敷設。
6安科瑞消防應急照明及疏散指示系統選型方案
6.1系統概述
消防應急照明和疏散指示系統主要由應急照明控制器、消防應急照明集中電源或應急照明配電箱、消防應急燈等組成。該系統由安科瑞完全獨立開發，符合國家現行行業規范，可滿足與Acrelems企業微電網管理云平臺或火災自動報警系統的數據交換和共享。
當系統與火災報警控制器配合使用時，通常對系統中的設備進行實時監控，方便日常管理和維護，確保系統的穩定運行。基于此，確保火災發生時，能準確改變消防應急標志燈的指示方向，點亮消防應急燈，幫助建筑人員選擇逃生疏散路線，指導安全逃生方向，確保人身安全，解決各類用戶擔心的安全問題。
6.2應用場所
適用于住宅、酒店、辦公樓、商城綜合體、醫院、隧道管廊、軌道交通、地庫、倉庫、工廠等各行業的消防應急照明和疏散指示系統。

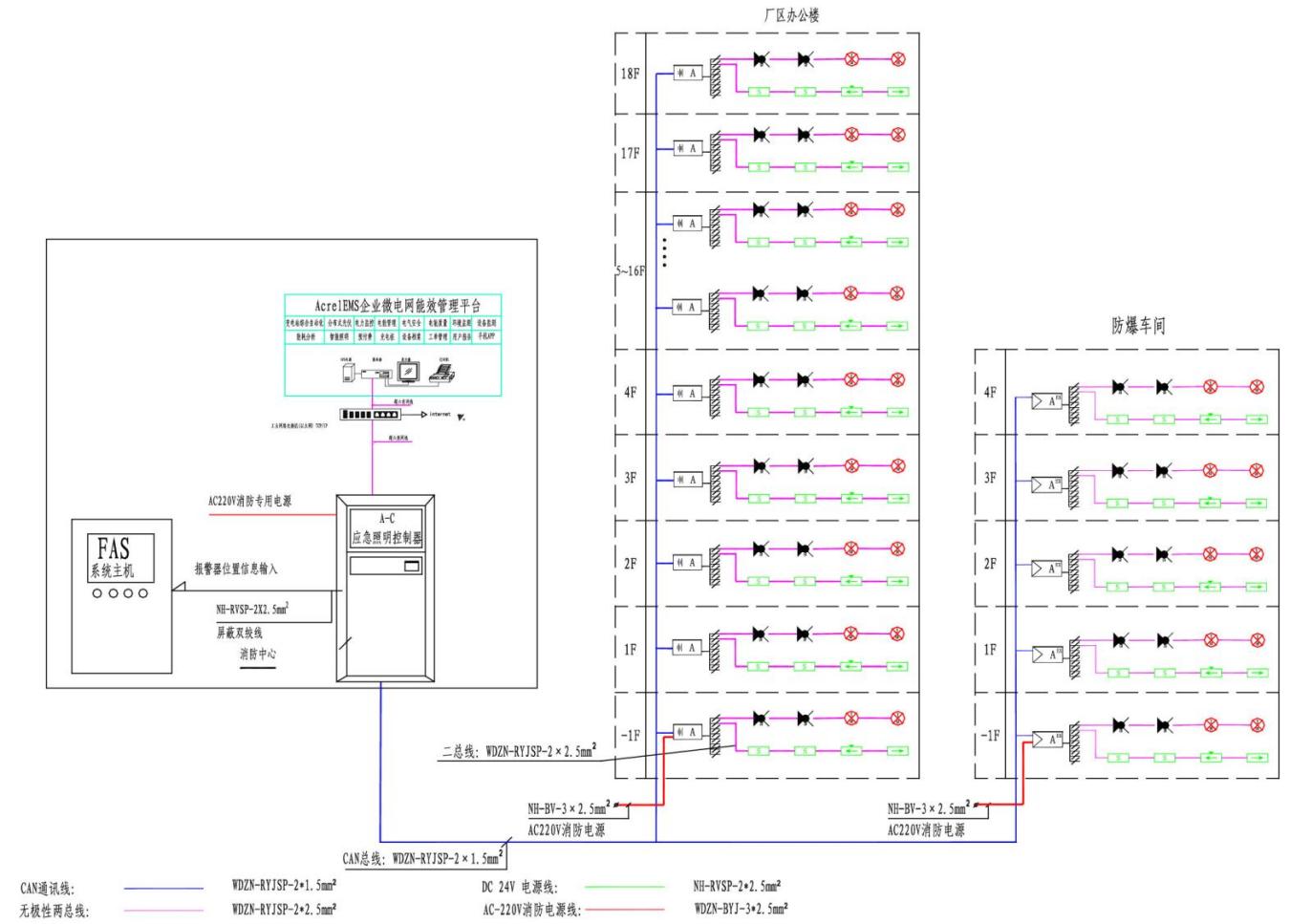

6.3系統結構
6.4系統硬件配置

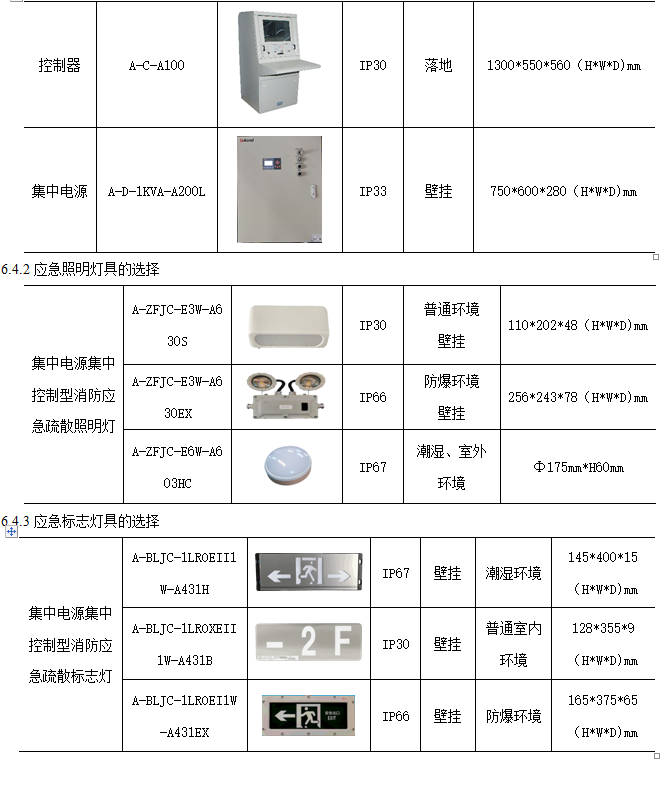

綜上所述，酸再生廠房的應急照明和疏散指示系統的選擇上為集中電源集中控制型，控制器主機放置在消防控制室，集中電源放置在二層配電室和三層操作室，應急燈具選用壁掛型照明燈和標志燈，其中酸再生區域二至四層均屬于危險區域2區，需選擇防爆型的應急燈具，相應的產品選型如下圖表所示。
6.4.1控制器主機和集中電源的選擇：

7結束語
消防應急照明和疏散指示系統是應急照明系統的重要組成部分，其重要性也愈發得到認可。正確合理地布置消防應急照明和疏散指示系統可以在緊急狀態下引導人員快速有效地疏 散到寬廣地帶，減少火災所帶來的危害，保障生命與財產。
