淺析消防設備電源監控系統設計及應用

2023-08-28

摘要：消防設備電源監控系統在許多大型商場或公司中非常重要，因此消防設備電源監控系統的良好運行和實現是大型場所安全的基礎。本文簡要介紹了消防設備電源監控系統的基本原理、構成、功能和特點，分析了消防設備電源監控系統的設計和實際應用。

關鍵字：消防設備；電源監控系統；設計與應用

1消防設備電源監控系統介紹

消防設備電源監控系統是一種預警報警和實時監控系統，主要實時監控公共建筑設施中消防設備電源的相關電氣參數。當消防設備電源出現過壓、欠壓、過流、缺相、錯相等故障和異常時，電氣參數會反映異常指標。在監控過程中，消防設備電源監控系統可以及時發現異常信息并進行處理和維護，從而防止火災的發生，減少災害造成的損失。消防設備電源監控系統包括消防設備電源狀態監控器、電壓傳感器、電流傳感器和電壓／電流傳感器等部件或所有設備組成，其中消防電源設備為交流或DC電源，包括主電源和備用電源。消防設備電源監控系統的具體基本組成如圖1所示。

圖1 小型消防設備電源監控系統拓撲圖

在消防設備電源監控系統中，傳感器用于監控消防設備的電源和設備的具體實時運行狀態，并有效采集信息。同時，傳感器還具有記錄和存儲異常情況和電氣參數變化的功能；除了及時報警和預警傳感器記錄存儲的異常信息外，報警器還可以及時報警。

可以顯示有效記錄預警的具體時間、異常信息類型和異常電氣參數，從而有效分析現場實際異常電源狀況，通過報警器的實際記錄，為實際處理解決提供有利依據；中繼器用于增加消防設備電源監控系統的通信距離，也可以用于傳感器和報告

警察供電不會導致通信信號和電源輸出因距離遠而衰減。報警器和傳感器通過RS485接口連接，中繼器作為中轉連接，然后與各種標準系統緊密連接。整個消防設備電源監控系統具有集成度高、網絡化、智能化程度高、運行特性合理的優點。

2消防設備電源監控系統的設計安裝

消防設備電源監控系統中重要的消防設備電源狀態監控器應放置在消防控制室內，監控器必須安裝在公共建筑人流密集的地方，公共建筑應采用分散集中的控制方式，以有效監控、統一管理和反饋整個公共建筑設施中所有消防設備的電源狀態。在公共建筑中，消防設備的電源監控設置應設置在供電的主電源和消防電源的配電柜輸出端，而消防設備的電氣控制裝置作為電氣參數監控，應配置安裝在系統中配電柜的輸出端和輸入端，并監控安裝雙電路的設計電路。為了高效監控消防設備電源回路監控系統配電箱的流電源輸出，各消防監控警報區的消防設備電源監控裝置應設計安裝在輸出端。其中，應急電源的DC電源輸入端和輸出端也應設置和安裝監控設備。*后，應從多個角度安裝整個消防設備電源監控系統的多路主電源供電設備，以全面有效地監控整個公共建筑的消防設備電源的運行情況，從而保證消防設備電源的正常情況。

特定的監控裝置傳感器設計用于檢測進線處的雙電源電壓。一般采用AFPM3-2AV型三相雙電壓傳感器，電源電路出線處也要進行全面檢測。選擇AFPM3-AVL型電壓電流傳感器。傳感器的安裝設計不能破壞監控電路的線路。電流1A的保險絲串聯在一起。傳感器、報警器和中繼器之間的電源線距離不應超過500m，截面積應選擇不小于1.5平方毫米的阻燃耐火雙絞線。*重要電源監控器的每個總電路通過多個電路連接設備。

消防設備電源監控系統的應用

公共建筑設施中消防設備電源監控系統的安裝設計實現后，形成了系統電路，電路中產生了建筑內火災的預警發現和設備監控。消防設備電源監控系統的具體應用過程是:傳感器可以實時監控和收集每個消防設備的電源電路情況，并在第一時間記錄和存儲異常電氣參數或電路電流電壓信號，然后將記錄的異常信息以中繼器轉移反饋給報警器。報警器接收異常信號并發送預警信息。同時，報警器會對異常信息的發生地點和發生地點進行記錄。

3安科瑞消防設備電源監控系統

3.1概述

AFPM系列消防設備電源監控系統可以實時監控消防設備的電源。通過檢查消防設備電源的電壓、電流、開關狀態等相關設備的電源信息，可以判斷電源設備是否存在故障信息，如斷路、短路、過壓、欠壓、缺相、錯相、過流(過載)等，并實時報警記錄。該系統具有可靠性、實時性和數字化、智能化、網絡化、自動化和連續監控的特點。它實時反映了被監控設備的電源狀況，并集中顯示，從而有效避免了火災發生時消防設備因電力障礙而出現的情況。

AFPM消防設備電源監控系統采用集中供電方式，通過監控向現場傳感器提供DC24V安全電壓，有效保證了系統的穩定性和安全性。可廣泛應用于石化、文化、教育、衛生、金融、電信等領域的智能建筑、高層公寓、賓館、酒店、商業建筑、工礦企業、國家重點消防單位。

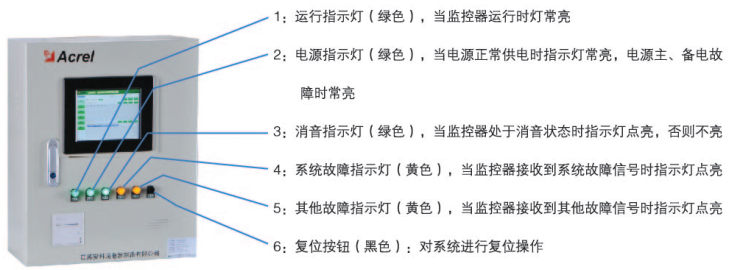

消防設備電源狀態監控器(區域分機)是AFPM消防設備電源監控系統、由傳感器、中繼器、系統主機和配件組成。

3.2應用場合

適用于石化、文教衛生、金融、電信等領域的智能建筑、高層公寓、酒店、酒店、商業建筑、工礦企業、國家重點消防單位。

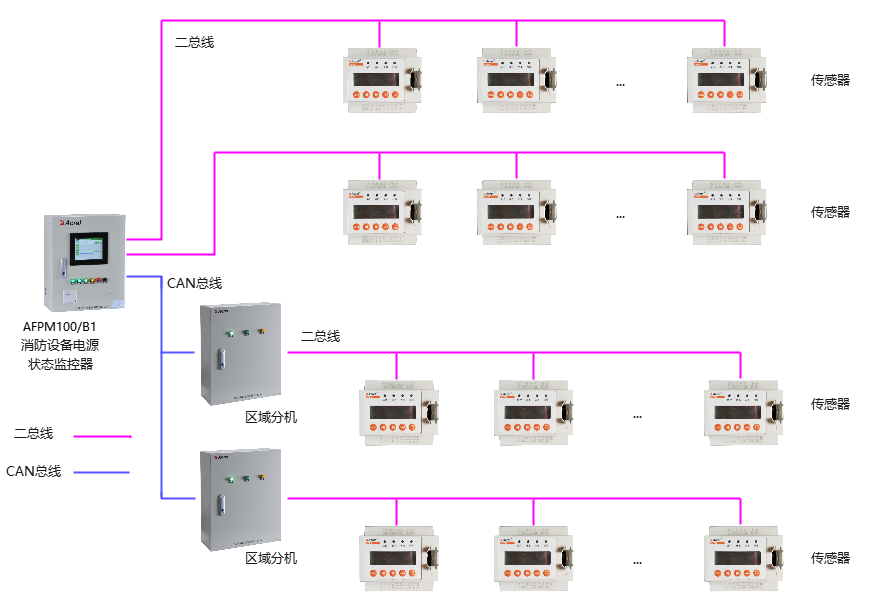

3.3系統結構
