摘要：在整個電力管理系統中，配電室的綜合監控起著非常重要的作用。目前，配電室通常采用無人值守和定期檢查系統，不僅需要大量的物質資源和人力，而且不能實時監控配電室的安全和環境。配電室環境的可靠性和穩定性直接影響變壓器等設備的正常運行。為此，主要討論了10kV站柜內的運行狀態和環境指標監測管理平臺。

關鍵詞：配電室；監控管理平臺；關鍵技術；

引言

10kV站柜內運行狀態和環境指標監測管理平臺對分布在不同位置的動力設備、環境監測設備和安全設備進行遙測和遙信采集，對各設備的運行狀態進行實時監控。同時，對相關監測數據進行記錄和處理，第一時間監測故障，并進行必要的控制，迅速打開報警計劃，通過手機短信、聲光報警等方式立即向相關人員發出通知，便于及時處理各種異常事件或危險情況，實現配電室無人值守、少人值班、高效管理的目的。

1 10kV站柜內運行狀態及環境指標監測管理平臺設計

1.1站端設備集成系統系統

為了滿足配電室各設備各種信息的共享要求，必須建立動態環系統。動態環系統主要包括設備集成和軟件集成，促進管理效率的有效提高，最大限度地控制運行成本，避免多個系統分散維護和管理不便的缺點。通過建立動態環系統，整個配電室形成了一個完整的系統。

1.1.1軟件集成

它專門用于數據管理和先進的應用功能，以實時數據庫為核心，實現實時數據處理、事件處理和通知、內部操作和歷史數據歸檔；各級操作員對系統的監控和操作。

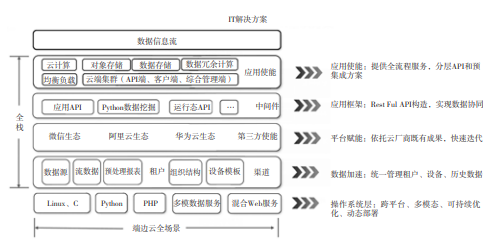

圖1為技術拓?fù)鋱D

1.2SAS版IT執行

由于項目硬件部署在現場，遠程辦公室進行演示、訪問和管理，項目軟件運行端（邊緣側）部署在當?shù)兀浖偪刂撇糠直仨氃陔娦艡C房（云側）運行。

“云側”與“邊緣側”協同，“邊緣側”與當?shù)貍鞲泻吐?lián)合控制“終端設備”協同，形成“終端-邊緣-云”的基本框架。在部署N個邊緣側時，云軟件實際上必須升級為SAAS版本的軟件。

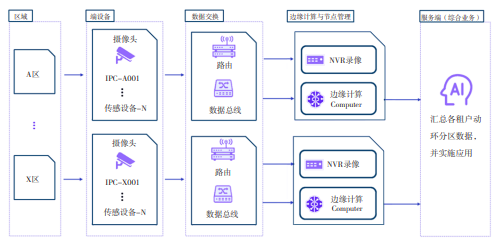

一個客戶有一個或多個移動環場景，在SAAS版本軟件中向客戶分配一個賬戶，類似的賬戶也被稱為“租戶”。根據目前的業務形式，本階段的SAAS版本軟件最初將按照容納1000個租戶的“移動環站點”的標準（如圖2所示）執行。

圖2SAS版

2關鍵技術

2.1MQT信息傳輸技術

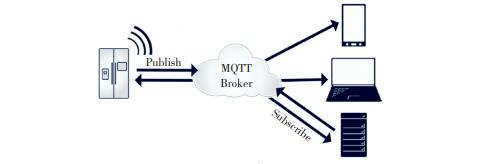

信息傳輸采用MQTT（信息隊列遙測傳輸協議，詳見圖3），具有寬帶有限、代碼少的優點，為連接遠程提供更可靠、更實時的信息服務。

圖3MQTT信息傳輸技術

3安科瑞配電室環境監控系統系統

3.1概述

配電室綜合監控系統包括智能監控系統屏幕、通信管理機、UPS電源、視頻監控子系統(云臺球機、槍機)、環境監測子系統(溫度、濕度、水浸、煙感)、控制子系統（照明、空調、除濕機、風機、水泵）、門禁監控子系統(讀卡器、開門按鈕、磁鎖)、安全監控子系統(雙檢測器)。

3.2應用場所

適用于軌道交通、工業、建筑、學校、商業綜合體等35kV及以下用戶端供配電自動化系統的工程設計、施工和運行維護。

3.3系統結構

3.4系統功能

實時監控、數據查詢、曲線查詢、運行報告、實時報警、歷史事件查詢、用戶權限管理、網絡拓?fù)鋱D、遙控功能

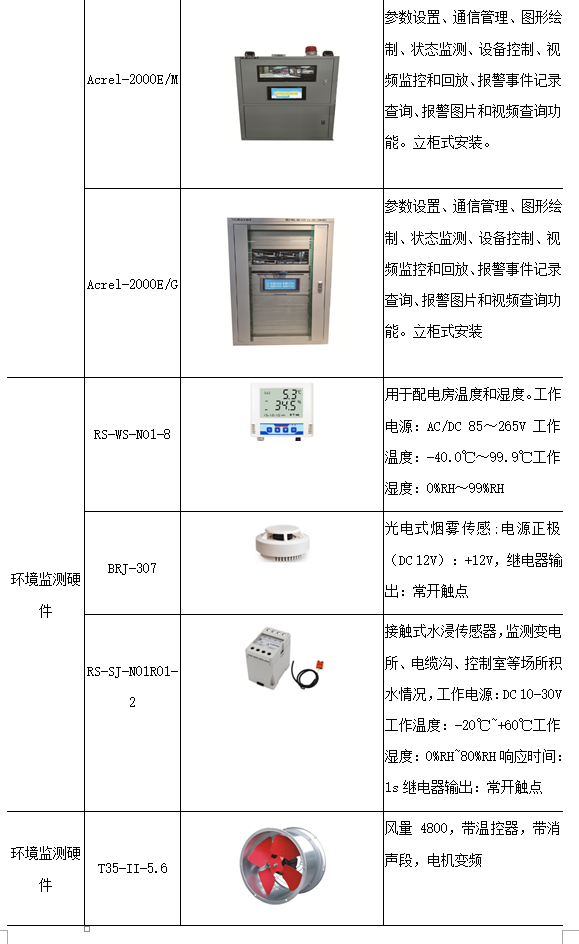

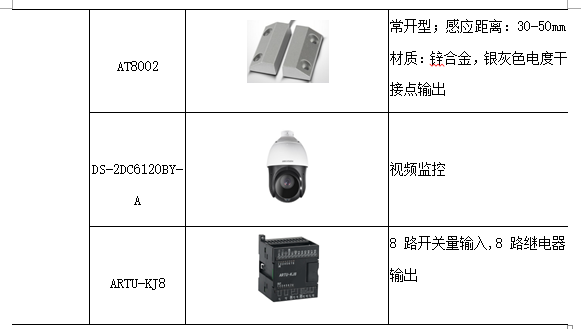

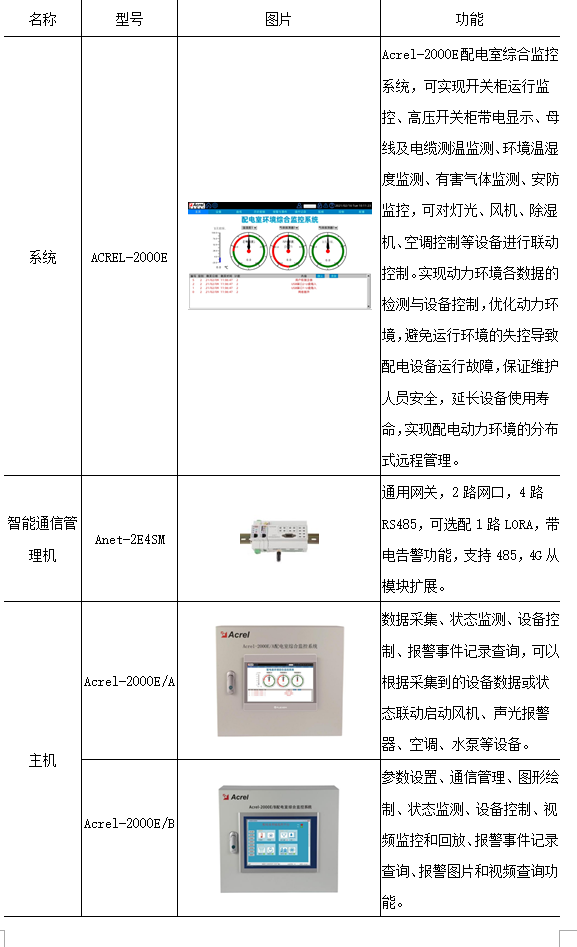

3.5系統硬件配置

4結束語

10kV站柜內運行狀態和環境指標監測管理平臺可實時監測配電室的工作狀態和環境，第一時間發出警報，順利實現配電室無人值守、少人值班、高效管理的目的，有效提升配電室的可靠性和安全性。對此，相關人員應充分了解10kV站柜內運行狀態和環境指標監測管理平臺的優勢，積極利用該平臺高效開展工作。

參考文獻：

陳偉凡,陳曉亮,高偉,等.變電站10KV開關柜運行環境監控系統設計［J］.電氣技術,2016,17（9）：83-87.

郭和川,任小勇,潘豪蒙,周威,黃沙熠.10?kV站所柜內運行狀態及環境指標監測管理平臺分析.

安科瑞企業微電網設計與應用手冊2022.05版.
