摘要：電力監控系統是現代電力技術發展的標志，在供配電設計中發揮著重要作用。供配電中的電力監控可以提高用電清晰度，提高電網工作效率，有效降低電力系統的運行成本。通過對供配電設計中電力監控系統的綜合分析，最后研究了電力監控系統在供配電設計中的應用。

關鍵詞：供配電設計；電力監控系統；電力應用；
電力自動監控系統是一套完整的電力供配綜合自動化管理系統。成功實現了供電系統現場設備的實時數據采集、數字通信、遠程控制、設備維護和綜合電源信息管理。結合現代控制理論，系統集成了在線監控技術、傳感器技術、數字處理技術、無線通信技術和計算機管理技術，通過各種傳感器和現場監控裝置，遠程監控、監控、監控和設備周圍環境條件，當電力設備或周圍場景異常時，可自動收集并向上級遠程監控管理中心發送監控信息和報警信息，使操作人員能夠監控現場設備的實時遠程監控和管理中心。

1電氣自動化系統網絡與通信構成

1.1控制站控制網絡
對于站控層網絡，它通常在使用過程中起著兩大作用：一是可以作為通信設備使用，然后將站控層和控制層設備連接起來；二是可以將站控層作為每個節點連接起來，也可以發揮通信功能的作用。在系統中，有兩個服務器相互冗余，但在數據處理中起作用，表明服務器不僅可以通過以太網、站級通信規則等常見方式實現數據處理，還可以與設備直接接觸，完成數據處理工作。此外，如果數據庫與站控層連接，服務器將成為兩個網格的網關。對于網絡，以太網以速度為優勢。

1.2間隔網絡
間隔網絡是一種介于通信控制層和間隔層之間的網絡。借助LON現場總線作為測控網絡，數據傳輸?shù)奈锢斫橘|(zhì)主要是屏蔽雙絞線。目前支持的間隔網絡主要包括CAN、以太網、LON網絡、RS485網絡等。如果傳輸距離較近，可以選擇5種線路。相反，如果傳輸距離較遠，則選擇光纖作為物理介質。

1.3 DCS系統接口接口
DCS系統是電廠生產活動的正常控制系統。因此，在電力監控系統的運行中，DCS系統通信主要包括以下兩個方面：一是站控層將數據轉發到工作站，傳輸?shù)紻CS系統網卡，實現數據的高效傳輸，可以存儲大量的信息數據；第二，如果數據對響應速度要求較高，可以選擇串口實現通信，也可以借助以太網實現數據傳輸和交互。


2電力監控系統在供配電設計中的應用

2.1電力監控系統在供配電設計中探討
電網方案設計；監控組態軟件

2.2電力監控系統在供配電中的功能
采集和處理數據；實現人機交互；協助供配電記錄事件；實現遠程查詢；

3安科瑞電力監控系統產品介紹及選型

3.1概述
Acrel-2000Z電力監控系統是安科瑞電氣有限公司根據電力系統自動化和無人值守要求，為35kV及以下電壓等級開發的分層分布式變電站監控管理系統。該系統是一個開放式、網絡化、單元化、組態化的系統，應用于電力自動化技術、計算機技術和信息傳輸技術，集保護、監控、控制、通信等多功能于一體。適用于35kV及以下電壓等級的城市網絡、農村網絡變電站和用戶變電站，可實現變電站方向的控制和管理，滿足變電站無人值守或少人值守的需要，為變電站的安全、穩定、經濟運行提供了堅實的保障。

3.2應用場所
辦公樓（商務辦公、國家機關辦公樓等）
商業建筑（商場、金融機構建筑等）
旅游建筑(酒店、娛樂場所等)))
科教文衛建筑(文化、教育、科研、醫療衛生、體育建筑)
通信建筑(郵電、通信、廣播、電視、數據中心等))
交通建筑(機場、車站、碼頭建筑等))
建筑（石油、化工、水泥、煤炭、鋼鐵等）
新能源建筑（光伏、風能等）

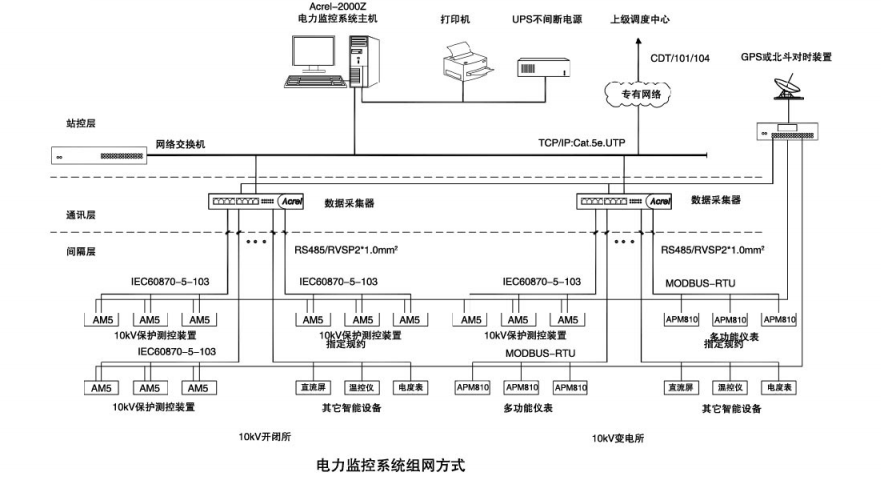

3.3系統結構
Acrel-2000Z電力監控系統采用分層分布式設計，可分為三層：站控管理層、網絡通信層和現場設備層。網絡組裝方式可為標準網絡結構、光纖星網絡結構和光纖環網絡結構。根據用戶用電規模、用電設備分布和占地面積等信息，綜合考慮網絡組裝方式。

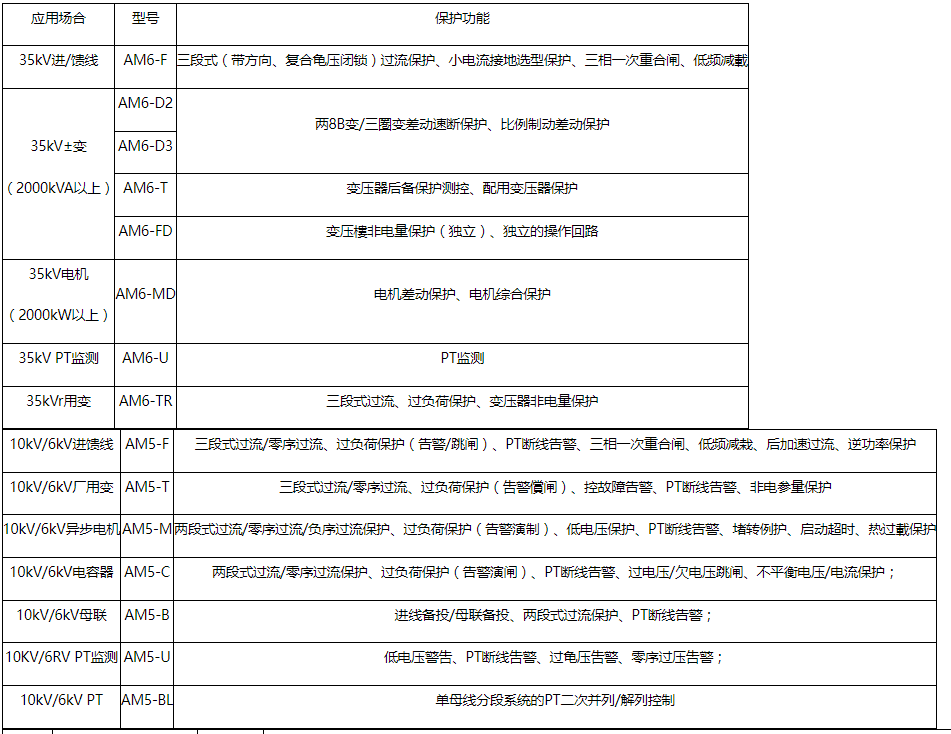

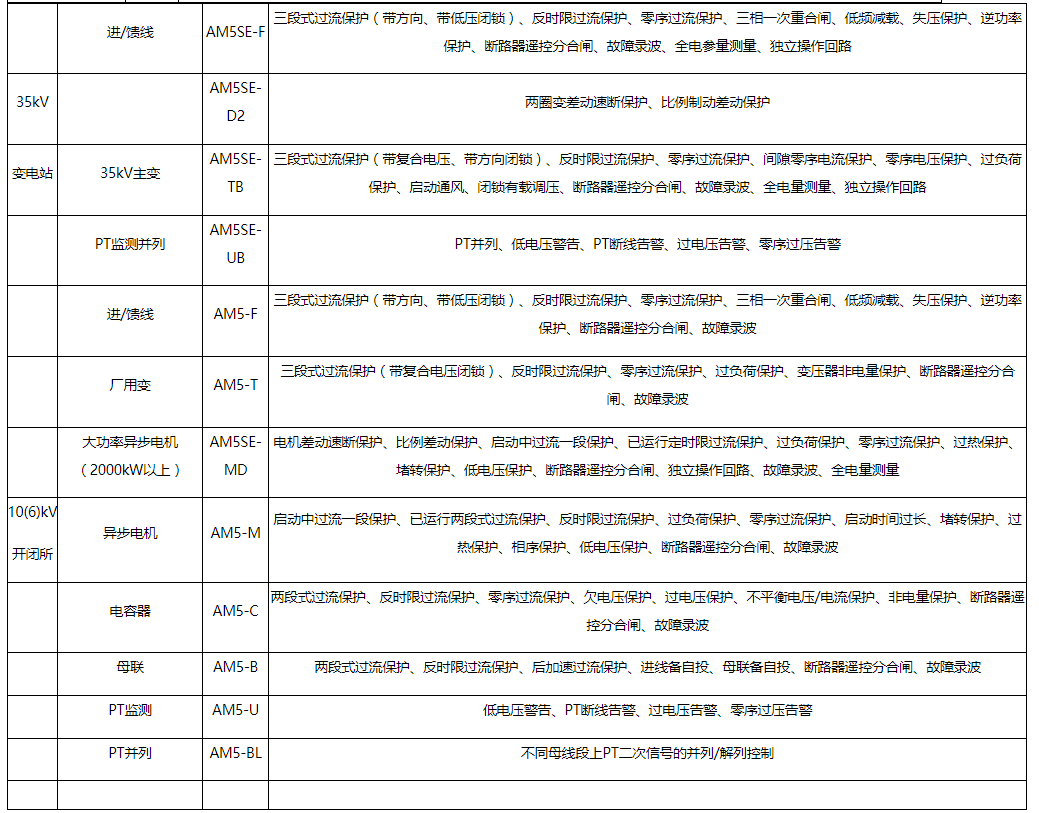

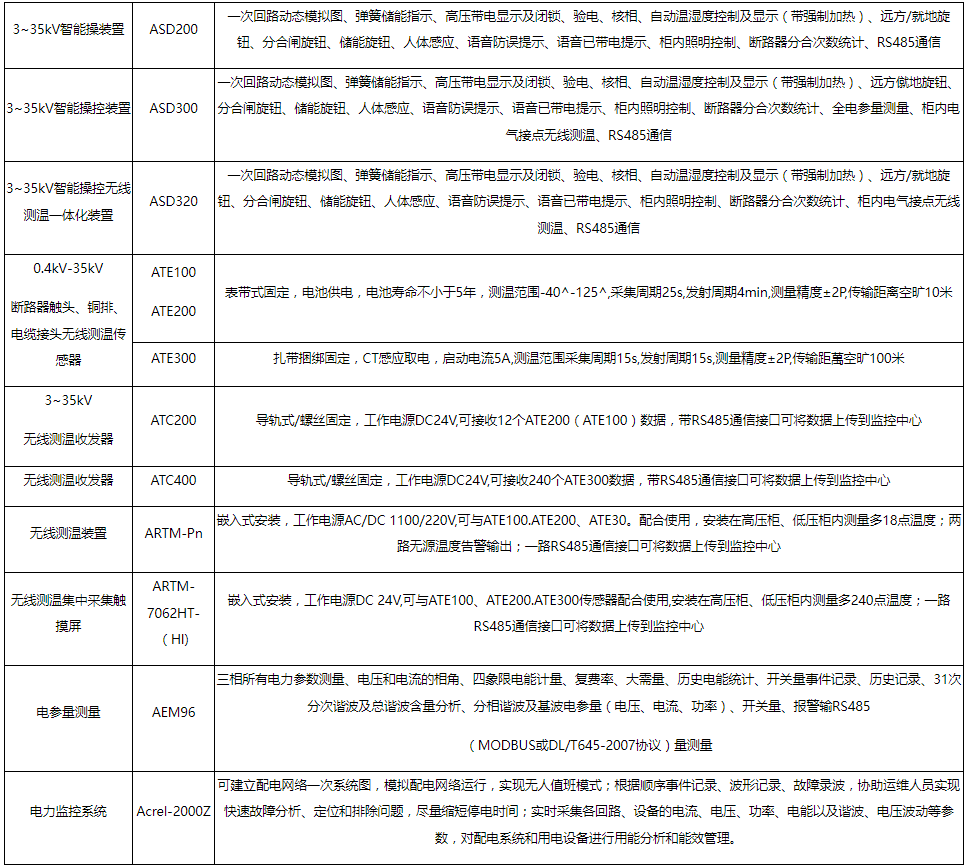

3.4設備選型

結束語

綜上所述，在電力系統中，人們對電力電子技術的研發越來越集中，開拓了國內外廣闊的市場，對電力的發展起到了關鍵作用。如今，隨著科學技術的不斷發展，人們對電子系統中的電力電子技術的要求將越來越高。因此，電力電子技術要不斷更新變化，融入時代新元素，滿足公眾需求，跟上時代步伐，為中國經濟社會發展做出突出貢獻。



參考文獻
李強.電力監控系統在電力生產中的應用[J].
高陽.通信電源監控系統在電力通信中的應用[J].電子世界,2018(17):201.
安科瑞電力監控與保護類產品選型手冊,2022.07.
安科瑞企業微電網設計與應用手冊，2022.05.
