摘要：配電室智能監控系統的設計引起了供電部門的重視。借助科技，配電室智能監控系統的設計創新得到加強，人工值班和單一的電力監控方式得到改變，配電室綜合監控系統的完整建設得到了重視，從而滿足了現代社會發展的要求。

關鍵詞：配電室；智能監控；系統設計；

根據配電室智能監控系統的設計和實際應用分析，本文主要選擇中國航空技術總廠配電室電力監控系統作為研究對象。在創新研發過程中，綜合配電室監控平臺主要借助互聯網、物聯網、云平臺、大數據、智能電網等技術，通過通信監控主機直接傳輸到中央監控室，實現配電室“無人值守”的目標。

1配電智能監控系統一體化設計

1.1系統組成

在配電室智能監控系統的整體設計過程中，主要以移動通信網絡為載體，旨在方便對變電站等進行實時監控。其中，GPRS通信模塊已經成為主要操作系統，可以綜合分析配電室的內部結構和各個領域的應用需求，使系統終端上的信息數據能夠及時上傳到主站，然后主站能夠及時將系統中的信息數據發送到各個模塊的功能中。整個操作過程清晰，也保證了信息數據傳輸的質量和效率。同時，在整體設計過程中，只有工作人員才能考慮到整個系統的結構和需求。

1.2軟件設計

根據配電室智能監控系統的整體情況分析，該系統內部結構復雜，包括多個模塊。每個模塊都是單獨存在的，相互影響的。在系統的實際運行過程中，需要對系統進行整體分析。目前常用的檢測方法包括循檢、接收終端報告等。，可以實時控制系統的運行情況，并在系統出現故障的第一時間發出故障報警信號，方便工作人員及時處理，保證配電網系統的運行安全。

1.3硬件設計

配電室智能監控系統中的硬件設計也需要考慮硬件系統的內部組成部分。由于組成部分較多，我們主要分析三個方面:核心處理器、DC模擬量采集和交流模擬量采集。

核心處理器，目前常用的內核處理器快速出版ARM7月位。-TDMI,主要是這種內核處理器，功能多，還選擇了計量芯片，既符合配電室智能監控系統的要求，又能集中處理相關信息和數據。

DC模擬量采集主要是掌握配電室智能監控系統在配電室智能監控系統運行過程中的運行情況，為配電室智能監控系統提供各種有利條件。包括變壓器在配電室智能監控系統中的運行情況，以增強系統的穩定性和信息數據傳輸的安全性。

交流模擬收集系統具有自身優勢，可以實現監測系統的電壓、電流、電量、有功功率、無功功率、頻率等。同時，相關信息數據也會在監測過程中產生。通過綜合分析各階段監測到的信息數據，可以輕松掌握配電室智能監控系統的運行穩定性，獲取相關信息數據，突出交流模擬收集系統的強大功能。

2配電室智能監控系統拓撲

本文主要從終端數據采集層、數據傳輸層兩個方面對配電室智能監控系統內部結構的復雜性進行分析。

終端數據采集層:主要是在高壓柜上安裝月臺多功能電能表，完成1#-902、2#-903電流值采集。相關工作人員只需要根據系統采集的信息數據進行合理分析，就可以掌握其電流值。收集到的信息為開關關閉提供了重要依據。年度總臺多功能電能表安裝在低壓柜內，主要負責將收集到的電流值傳輸到監控平臺，監控平臺控制和管理后續工作。

3配電室智能監控系統的功能及特點

3.1功能

配電室智能監控系統的功能主要包括遙測遙信功能和綜合監控功能。其中，遙測遙信功能需要從遙測和遙信兩個方面進行分析:遙測的主要功能是電流值；遙信的主要功能是高壓柜開關的合閘。此外，綜合監控功能主要包括值班監控功能、實時數據查詢、歷史數據查詢、報警預警功能和統計報表分析。

3.2特點

采用“分層分布式”系統結構，旨在方便工作人員維護、擴展等系統。

采用“B/S“系統結構，擴大配電室的運行監控渠道，如：瀏覽器，手機APP等。

采用“層次化、模塊化”設計，提高系統內各模塊的協作性和影響力。

4配電室智能監控系統監控平臺功能

監測系統用電情況；系統故障報警；管理效率顯著提高

5安科瑞配電室環境監測系統

5.1概述

配電室綜合監控系統包括智能監控系統屏幕、通信管理機、UPS電源、視頻監控子系統(云臺球機、槍機)、環境監測子系統(溫度、濕度、水浸、煙霧)、控制子系統(燈光、空調、除濕機、風扇、水泵)、門禁監控子系統(讀卡器、開門按鈕、磁鎖)、安全監控子系統(雙鑒探測器)。

5.2應用場所

適用于35kV及以下用戶端供配電自動化系統的工程設計、施工和運行維護，如軌道交通、工業、建筑、學校、商業綜合體等。

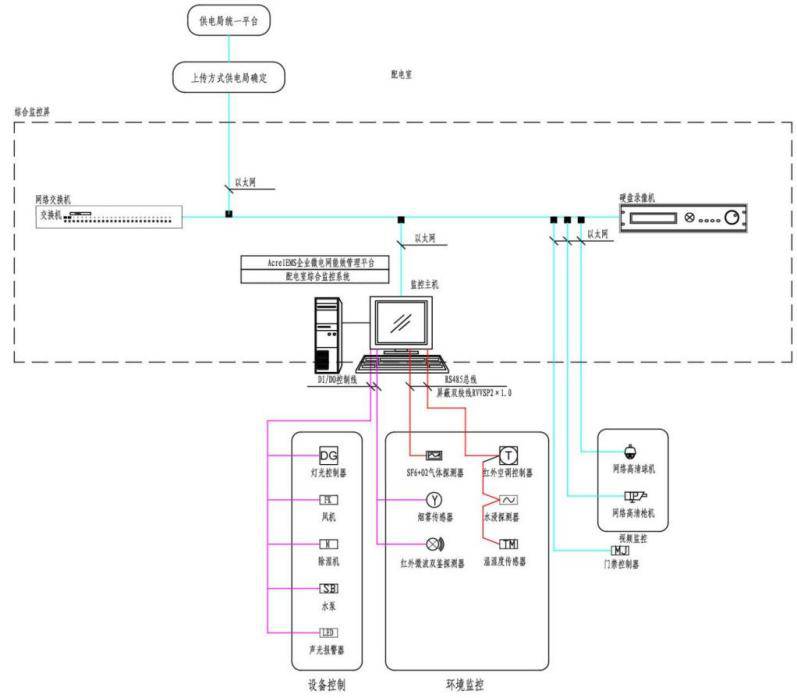

5.3系統結構

5.4系統功能

實時監控；數據查詢；曲線查詢；操作報告；實時報警；歷史事件查詢；用戶權限管理；網絡拓撲圖；遙控功能

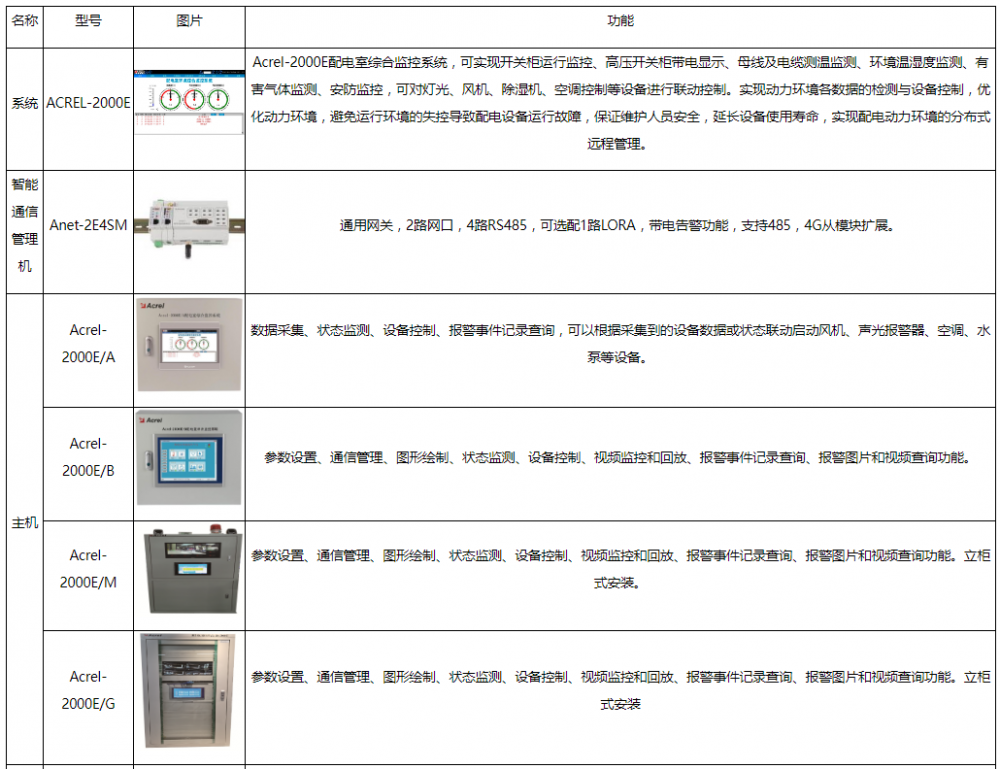

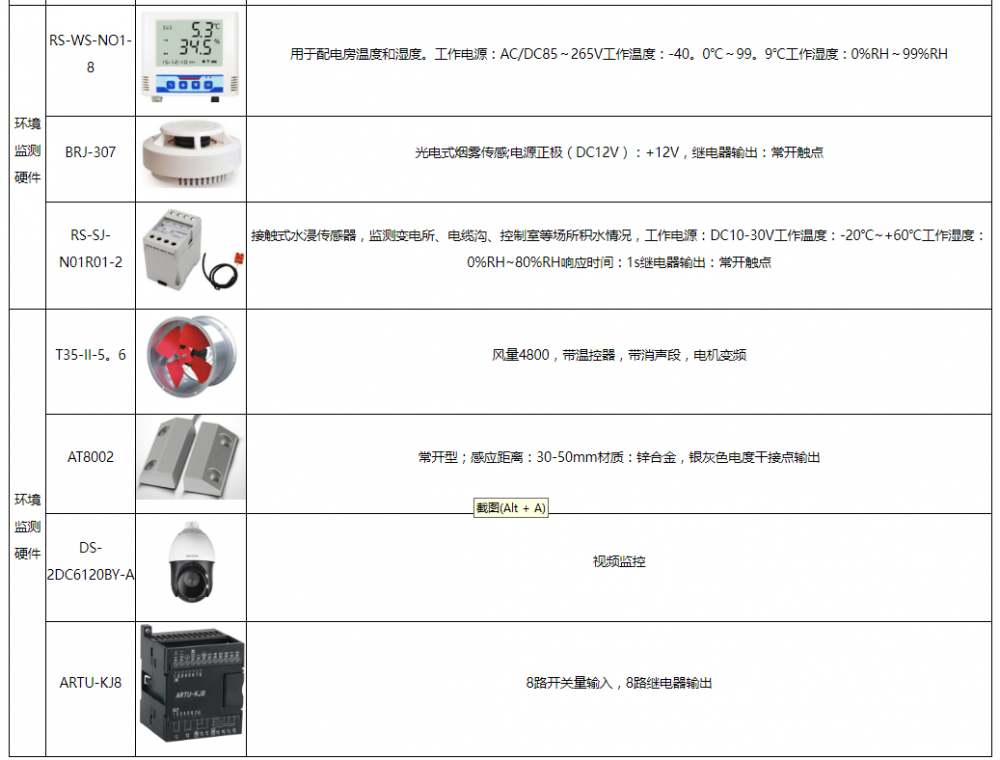

5.5系統硬件配置

6配電智能監控系統實踐價值

6.1顯著降低了管理成本

由于系統內部結構的創新，減少了不必要的工作環節，使組織團隊更加完善，有效降低了人工成本，顯著降低了配電室智能監控系統在實際應用過程中的整體成本。

6.2便捷的管理方法

由于配電室控制模式的創新，擴大了其檢測渠道，滿足了遠程檢測和管理的需要，實現了移動監控的創新目標，從而降低了配電室智能監控系統實踐中的安全風險。

7結語

通過分析配電室智能監控系統的設計和實際應用，我們了解到創新配電室智能監控系統是必要的工作，也成為供電部門的創新發展趨勢。通過技術、基礎設施改進、系統功能增強等。，對配電室的運行情況進行監控和管理，從而提高管理效率，降低成本和安全風險。

參考文獻：

[1]賀大為，張正華，于衛.配電網低壓智能監控系統設計與分析[J].科技創新導報，2017，3（03）：3-4.

[2]肖益平，李靈勇.電力系統中的智能配電網設計探討實踐思考[J].通訊世界，2018，6（11）214-215.

[3]蔣振銓.配電室智能監控系統的設計與實踐探索[J].

[4]企業微電網設計與應用手冊2022.05版.
