配電房如何安裝一套無線監控終端系統

2024-04-01

1配電室設備運行參數

配電變壓器（以下簡稱配電變壓器）是配電室的核心設備。實時收集和分析配電變壓器的二次電壓、三相電流、功率因素和功率無功功率，及時掌握其運行負荷和三相不平衡，及時發現異常狀態。

公共配電室的供電對象一般包括多個用戶，分散在不同方向的區域。配電室內設有低壓出線柜，將多條低壓出線連接起來，向多個方向供電。由于用戶的性質和變化多種多樣，每條出線的負載經常發生變化。通常會出現不良情況，如配電變化不超載，但一條出線超載，或一條出線中某一相的中重負載。因此，監控范圍內還包括各種低壓出線的三相電流。

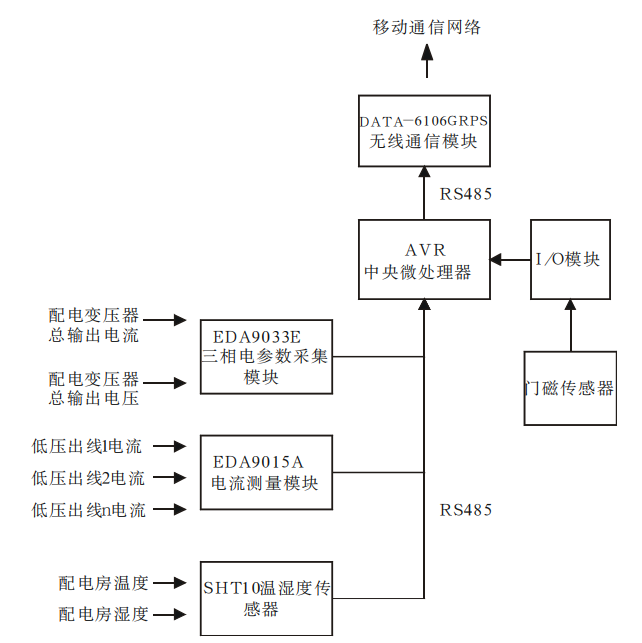

圖1監控終端網絡結構圖

通過力創的EDA9033E三相電參數采集模塊，完成對配變電能參數的采集。EDA9033E可以準確測量三相電壓、三相電流、功率因素、有功無功功率等多個參數。通過力創EDA9015A電流測量模塊采集多路低壓出線電流，該模塊可采集最大12路電流輸入，可滿足多路低壓出線電流檢測的需要。

EDA9033E和EDA9015A均采用RS485或RS232總線通信，支持ASCII碼、十六進制和Modbus協議，通信方式統一，兩個采集模塊可通過不同地址掛在同一通信總線上進行訪問。

2配電室環境參數采集

配電室的環境參數，包括溫度和濕度，對配電變化的運行有一定的影響。通過安裝溫濕度傳感器，運行單位可以同時了解配電室的環境，確保設備的安全運行。在鄉鎮地區，一些配電室往往位于偏遠地區，存在電力設備被盜和人為損壞的風險。因此，配電室應設置門禁檢測裝置，并及時通知管理單位，以減少非法闖入時的損失。

配電室溫濕度傳感器的核心部分采用SENSIRIONSHT1溫濕度傳感器單元。該單元集成了傳感器原件和信號處理器，結構簡單，穩定性好，輸出標準數字信號，支持串行通信。磁性門禁檢測裝置用于門禁檢測，門狀態監測可通過開啟和關閉時改變高低電阻值來實現。

圖2配電室終端監控系統工作流程圖

圖3配電室實時監控數據

3通信網絡

配電室監控終端系統有兩個通信網絡。一個是傳感器網絡，它負責連接每個傳感器，收集、傳輸和處理傳感器信息。二是數據傳輸網絡，負責與外部網絡和遠程服務器的數據交換。

由于EDA9033、EDA9015、SHT1傳感器支持串行通信，RS485通信網絡用于傳感網絡。RS485采用差分傳輸，抗干擾能力強，布線簡單，可安裝多臺設備，便于傳感器的擴展。

數據傳輸網絡的選擇有很多可用的方案。對于變電站，采用的光纖網絡用于數據傳輸，具有高速、實時性好的特點，但需要鋪設專用的通信通道，施工難度大，成本高。由于配電室分散，且許多舊配電室不具備鋪設光纖的條件，因此光纖網絡不能很好地適用于配電室的監控和改造。目前，移動無線通信網絡的發展已經非常成熟，覆蓋面廣。GPRS通信可以實現高達114kbps的傳輸速度。由于配電室監控數據較少，GPRS可以滿足監控數據的傳輸要求

4監控終端系統的組成和安裝

監控網絡采用總線拓撲結構，通過RS485總線連接配電室內的各個模塊和傳感器。傳感器網絡結構如圖1所示。

在現場安裝時，終端系統將分為三個主要部分：

（1）電能采集條：EDA9033E和EDA9015A兩個模塊安裝在U型導軌上，三相開關、接線端子和AC-DC電源適配器安裝在導軌上。采集條安裝在低壓出線柜中。電流互感器從低壓進線柜和低壓出線柜的二次端子中引出(CT)從低壓母線引出三相電壓連接到三相開關，通過開關連接到EDA9033E和AC-DC電源適配器，從信號到兩個模塊采集配變總電流和各種低壓出線電流，用于配變電壓采集，為其他模塊提供工作電源。

（2）控制箱：DATA-6106通信模塊，中央微處理器，I/O模塊，備用電池集成到設備箱中，并安裝在配電室的墻壁上。該部分使用一對電源線和一對通信線連接到電能采集部分，以獲取工作電源和電能采集數據。

（3）門禁和溫濕度傳感器模塊：門禁安裝在配電室門上方。溫濕度傳感器可根據電氣室環境安裝。為了便于布線，它可以安裝在控制箱附近。

5系統運行

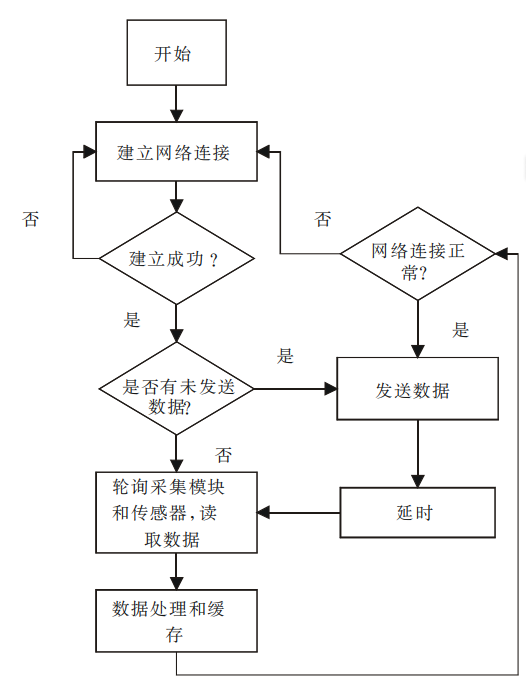

終端監控系統的基本工作流程是建立TCP網絡連接3，收集傳感器數據，處理數據，發送數據，如圖2所示。

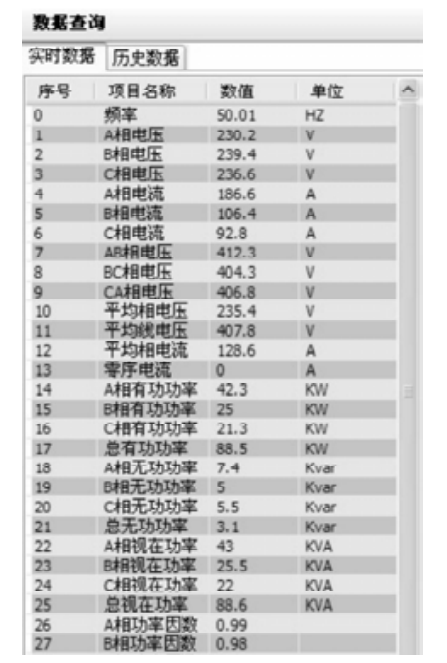

配電室的實時數據可以通過數據服務器和客戶端軟件來觀察，如圖3所示。

6介紹和選擇安科瑞配電室環境監測系統

6.1概述

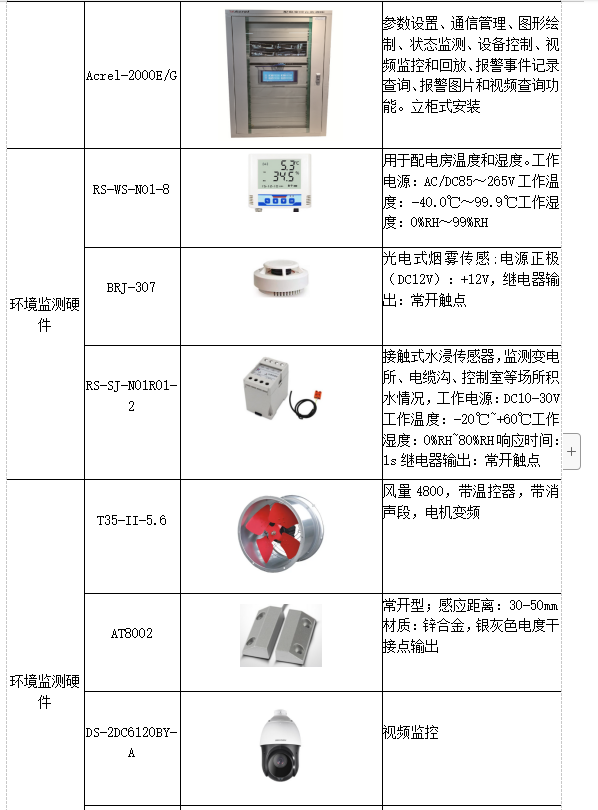

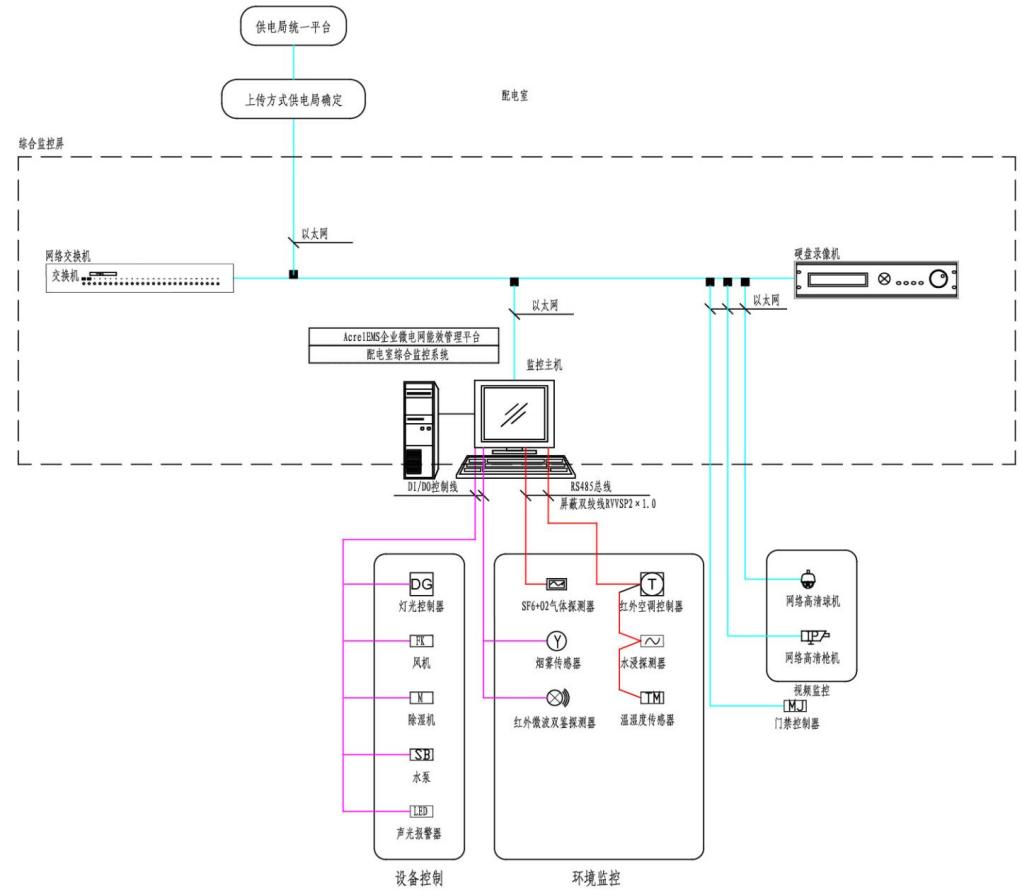

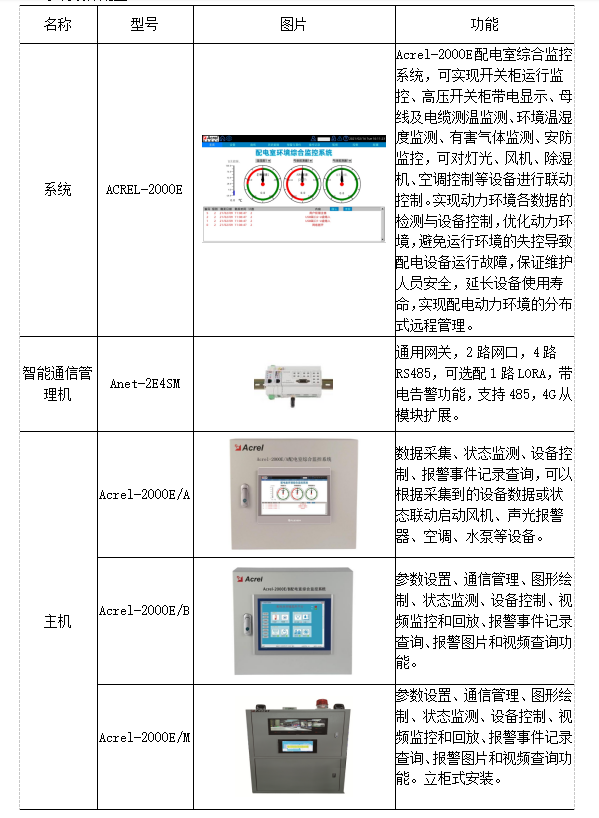

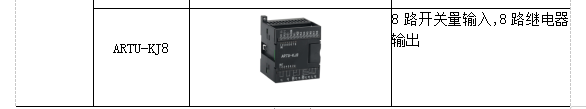

配電室綜合監控系統包括智能監控系統屏幕、通信管理機、UPS電源、視頻監控子系統(云臺球機、槍機)、環境監測子系統(溫度、濕度、水浸、煙霧)、控制子系統(照明、空調、除濕機、風扇、水泵)、訪問控制監控子系統(讀卡器、開門按鈕、磁鎖)、安全監控子系統(雙檢測器)。

6.2系統結構
